文章来源：中冶天工集团有限公司

    孝感市孝云大道长兴三路延伸工程穿铁路、跨河流，位于孝感市孝南区和云梦县境内，以“地面主辅路+高架桥”的组合形式建设，包含公路15.33公里和大桥3座、中桥6座、小桥2座、立交桥2座，属综合性线性工程。

    本项目为“云孝一体化”孝感市政府重点项目、民生工程，对孝感市整体交通规划有着重要意义，也是集团公司在湖北地区首个市政路桥项目。因基础设施线性工程具有带状分布、点多线长的特点施工特点，其BIM模型创建及应用有别于工业与民用建筑等点状工程，开展的BIM阶段应用具有较强的实践意义。

    BIM技术在道路工程开展的较建筑领域少很多，应用点也有很大不同。道路工程属于线性工程，沿线地质情况复杂多变，施工信息、管理指令传递不及时，很多时候由于地形测量的精度，施工图不能做到精确，常常出现边施工边调整设计。此类基础设施工程模型通常包括环境模型和工程模型，需借助GIS与BIM结合起来。道路工程里程长、覆盖范围大，仅环境模型一条100多公里的道路，其研究所辐射的地形面积就高达1000平米公里，地形数据多达千兆字节，高清航片等影像数据可达上百万千兆字节；工程模型就更为复杂，包含了如路基、桥梁、隧道、互通、交通工程等众多专业，各专业工程模型的特点差异非常大，这直接导致了道路工程BIM工作开展十分困难。

    01、模型创建

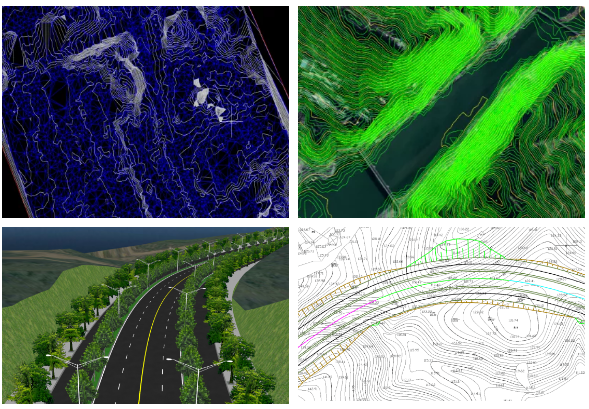

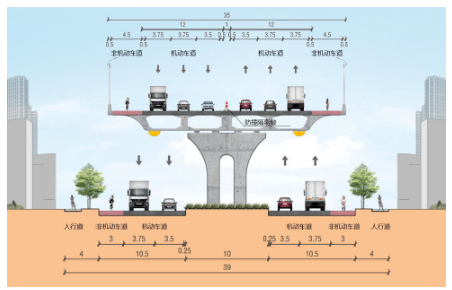

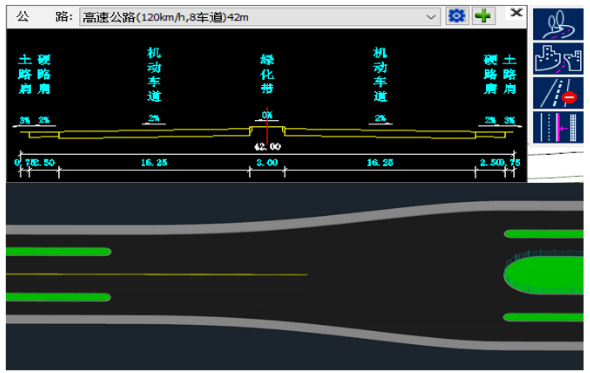

    【模型创建】本项目包含道路工程、桥梁工程，考虑本项目利用多款软件开展工作，以满足项目应用需求。道路工程需搭建环境模型、工程模型及路基断面详图模型。其中环境模型和工程模型使用专业的道路建模软件，路基断面详图实用擅长节点展示的Revit完成。

    02、工程量计算与分析

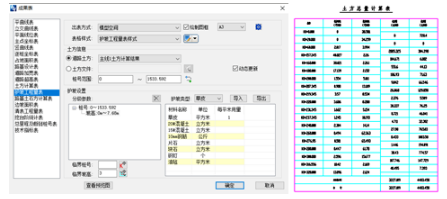

    【工程量计算与分析】利用复合体积算法或平均断面算法，更快速地计算现有曲面和设计曲面之间的土方量。使用生成土方调配图表，用以分析适合的挖填距离，要移运的土方数量及移运方向，确定取土坑和弃土堆的可能位置。从道路模型中可以提取工程材料数量，进行项目成本分析。

    03、轻松处理变更与评审

    【轻松处理变更与评审]】因为数据直接来自模型，所以报告可以轻松进行更新，更迅速地响应设计变更。在工作流程中便可利用与模型中相同的图例生成施工图纸。一旦模型变更，可以更快地更新所有的三维模型。

    04、施工工序模拟

    【施工工序模拟】施工模拟主要表现工序及工艺两方面，为保证工程质量，应用BIM技术，工序、工艺模拟施工采用三维技术交底，为项目提供技术支持。

    综合性的线性工程通过构建不同细度的BIM施工模型，可有效地展示道路工程不同层次、不同局部的动态施工过程和施工状态，实现此类工程的动态、集成和可视化的施工管理和工程模拟。但此类工程的仍需继续探索BIM应用的价值，切实结合项目特点开展有针对的、有效益的新技术应用。
