Revit轴网可以绘制成直线和什么？Revit如何绘制和修改轴网的汇总都在这里了！
一、普通轴网绘制
1、位置：“建筑”选项卡→“基准”面板→“轴网”命令

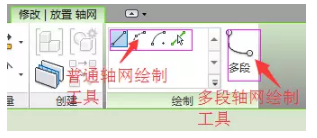

2、点击“轴网”命令，在“绘制”面板下有轴网所需的工具

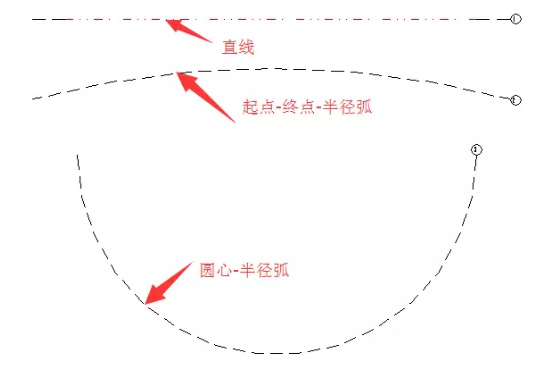

3、利用上面的“普通轴网绘制工具”可以绘制简单的轴网，如：直线、起点-终点-半径弧、圆心-端点弧
二、多段轴网绘制
1、点击“绘制”面板下的“多段”命令

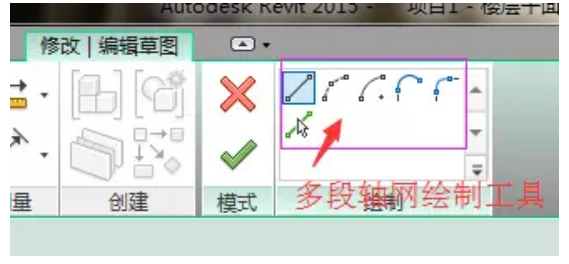

2、使用“多段轴网绘制工具”，点击“多段”命令，进入“修改|编辑草图”选项卡，在“绘制”面板下有创建多段轴网的所有工具

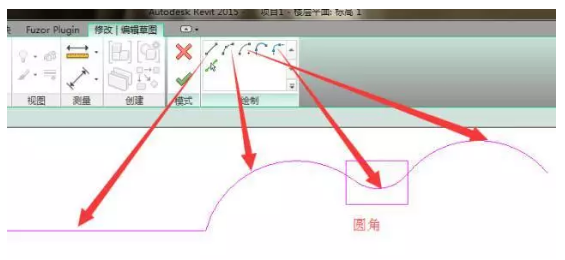

3、利用上图的“多段轴网绘制工具”各个工具组合使用，就能完成你想要的多段轴网。如下：

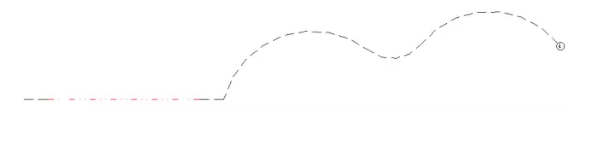

4、绘制完成草图编辑之后点击“模式”下的对勾完成轴网绘制。完成之后轴网如下：
三、轴网类型的修改
1、不管是普通轴网或多段轴网在编辑和修改是的设置是一样的
2、轴网的修改分为“在属性栏”和在“编辑类型”里修改
3、属性如下:
在属性中，可以看到当前使用的是“6.5mm编号间隙”，还可以选用其他的类型，这个修改只能修改你选中的轴网

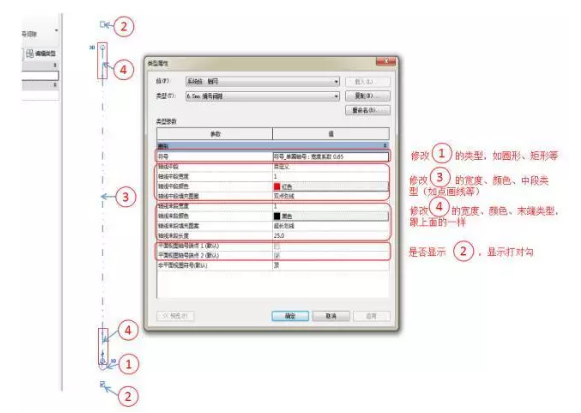

4、编辑类型，修改轴网的位置对应如下图：
