Revit给排水管道如何绘制？关于在Revit中简便建立室外排水管模型的方法
来源丨益埃毕教育
在revit中建立室外排水管时，图纸会给每一根管段每端的管内底标高，在建立模型的过程中需要不断地换算成管中心的标高，费时费力。这里我们灵活运用过滤器可以大大提高我们的工作效率。

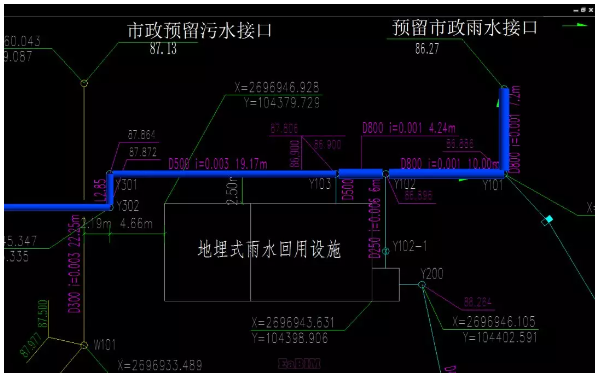

1.打开导入好图纸的Revit文件，按照图纸上管段两端的标高画出管道（现在画的管道模型是管中心标高）,（如图）

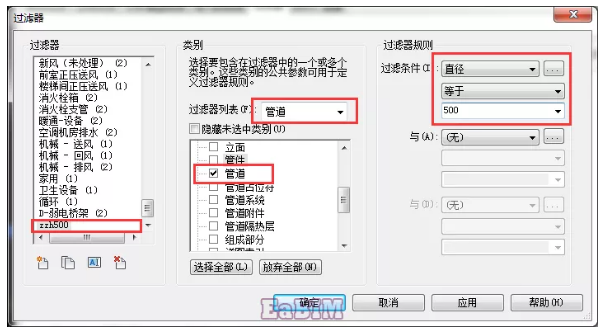

2.按照管中心标高画完所有模型，进入过滤器设置菜单--新建过滤器（按管径过滤）--选中过滤器列表中的管道--只勾选管道--过滤条件为直径（与过滤器中的管径相匹配）。（如图）

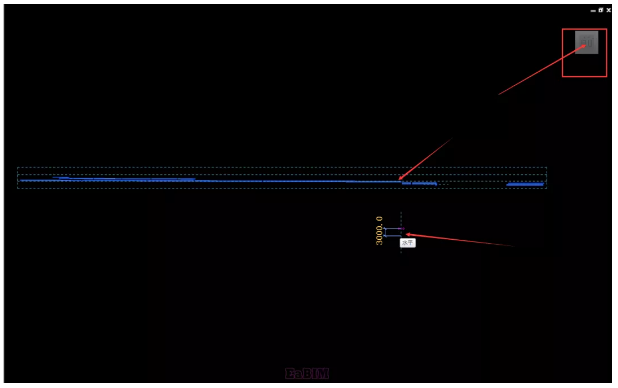

3.将每一个管径都设置一个过滤器，隐藏其他的管径的管道，只显示某一个管径的管道--全部选中--在三维视图中切换到立面位置--向上平移半个直径的距离。（如图）
技巧的意义：
由于画室外排水管时如果按照管内底的标高去画需要不断地转换计算，费力费时，按照我这种画法不需要多余的转换计算，能简洁明了的完成室外排水管的建模工作。
