1.项目概况

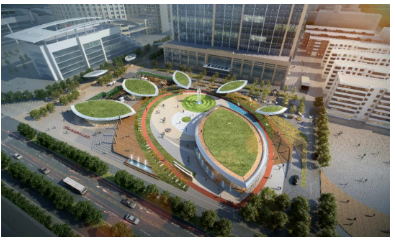

    郑州地产集团投资管理有限公司河南省人民医院地下智能停车及综合开发项目A-05地块位于经二路、纬五路东北角，占地13541.4㎡，总建筑面积54236.55㎡，为地下五层框架结构，地上为河南省人民健康广场，负一层为医疗用房、展厅、商业、污水处理站，负二层为平面移动类立体停车出入口、平面停车、污水处理站；负三-五层为平面移动类立体停车库。

    2.项目特点

    项目位于市区二环以内，地下五层、基坑深20米，采用盖挖逆做法施工，紧邻市政道路和周边建筑，施工前期土地南侧、西侧有110KV高压线，施工场地狭小，无扩展区域，对施工工艺、安全、环境、组织和场地布置要求较高。

    解决方案

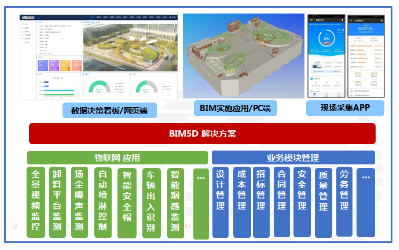

    BIM5D解决方案是通过物联网结合BIM5D平台，对项目各业务模块进行管理，它包含数据决策看板、BIM实施应用平台、现场采集APP。其中，数据决策看板方便领导层随时随地掌握项目情况，实现一张界面反映项目所有数据；BIM实施应用主要对模型、数据进行处理；现场APP主要用于现场人员随时随地对进度、安全、质量数据采集，并形成闭环管理。

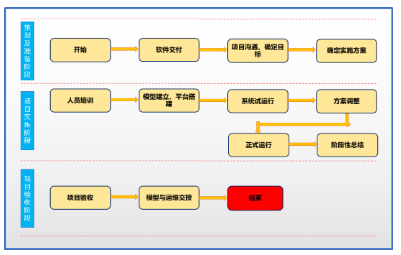

    BIM工作实施流程

    BIM实施

    1.人员培训

    为了推动省医项目BIM应用，公司组建了BIM团队，并进行集中培训，为BIM平台的搭建及运行提供技术保障。

    2.模型建立

    （1）项目总体模型

    通过建筑信息模型（BIM），大大提升了现场安全文明标准化施工、过程质量控制、图纸深化、施工方案及技术交底、进度工期控制、成本管控等多方面的管理水平，真正做到了“技术策划先行”。

    （2）施工场布模型

    通过场布模型，可对项目现场施工各个阶段进行场布展示，既可以达到场地资源合理利用的效果，也方便提取场布构件工程量。

    主要应用成效

    1.设计优化

    通过BIM技术整合土建模型和机电模型，从而有效避开碰撞，优化设计，指导施工，节约成本。项目管综碰撞优化共计63处，节约成本约260万元；净空及结构优化，节约成本650万元，节约无效成本共910万元。优化后的模型，可以输出二维图纸，用来指导施工，进而减少无效成本。

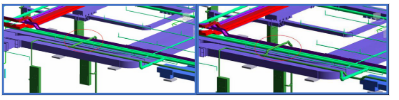

    碰撞优化

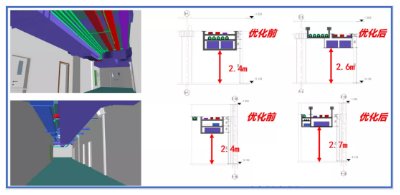

    净空优化

    2.成本管理

    （1）清单关联构件精准算量算价

    运用BIM5D将三维模型、成本、进度进行挂接关联，实现模型与工程量清单、投标报价、进度计划一一关联对应，进而可以进行项目全过程资金曲线模拟，以及施工进度模拟；另外由于模型是构件级颗粒度，因此从模型中查看任一构件的工程量、属性信息、综合单价等信息，结合BIM5D平台实现快速计量支付功能和一键调差功能，对于进度款计算及结算非常高效。

    （2）变更审批高效数据客观可追溯

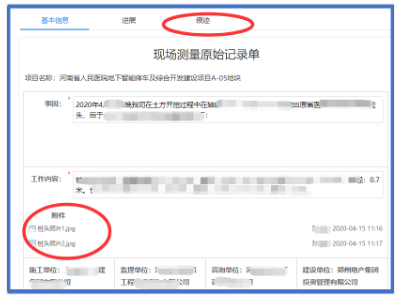

    BIM变更模型关联清单，实现费用客观化，减少与施工单位的沟通成本，同时，通过BIM协筑云平台，实现各参建方线上签批，提升效率，且所有数据痕迹真实留存，有效减少争议问题，例如：省医项目在签证过程各方进行现场实测实量时，将实测数据连同现场采集的照片、视频等影像资料一起上传至云平台，各方签批，资料、痕迹完整留存。

    3.进度管理

    （1）关键线路一目了然，优化工期

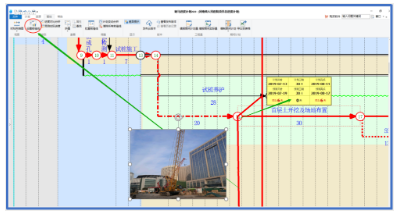

    通过BIM5D平台中斑马进度计划可快速制作项目总进度计划网络图，相比传统施工总包单位制作的Project进度计划横道图具有明显优势:通过斑马网络图可检验出传统进度计划中的逻辑混乱、紧前/紧后工作断点处，且关键线路直观呈现，可通过拉直前锋线快速发现各工序节点超前、落后的情况，进而实现优化工期。

    （2）事前进度风险预判

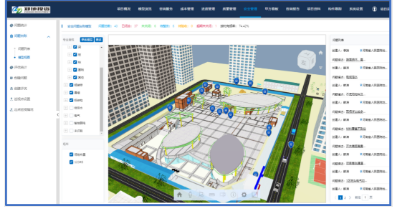

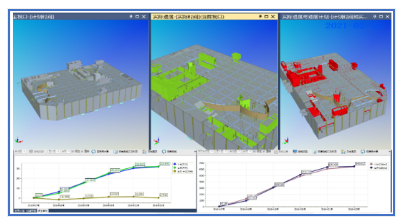

    利用BIM5D可以对进度风险预判，通过BIM模型与总进度计划的关联，使用动画模拟，直观验证施工顺序，工序穿插是否合理，对于不合理的工序及时调整，保证工期；同时将成本计价清单和模型进行挂接关联后，通过施工模拟，可直观展现出人员、材料，资金投入的高峰期，从而实现资源资金的优化平衡，保证工期顺利进行。

    4.质量及安全管理

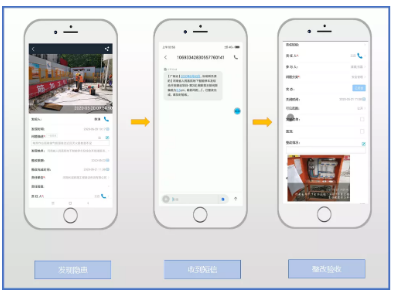

    传统的质量及安全管控对于质量安全问题的记录、整改、验收都是靠人与人之间传递，不及时；且质量安全问题的统计分析都是手工完成；通过BIM5D的手机和Web端，实现质量安全问题的记录、整改、验收全流程在线管理，提升管理效率；同时，自动生成各类质量安全问题的统计图表，为例会和总结会提供数据支撑。

    5.生产例会，直接投屏，报表清晰，一键输出

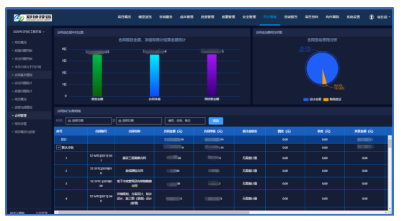

    无需准备生产例会资料，直接投屏开会，分析原因，更高效便捷；同时，记录的数据自动生成周报、日报，减少二次工作，保障信息数据收集的可靠性，支持一键自动输出，可直接推送领导层，直观清晰查看项目施工及成本情况。

    6.智能监控

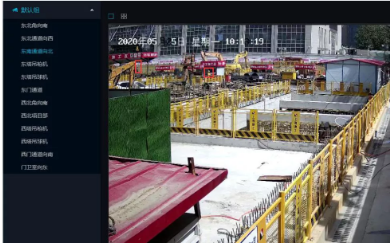

    省医项目运用BIM5D智能监控手段，系统可智能抓拍现场未穿戴反光衣、未佩戴安全帽等不安全行为，还具有视频回放功能，做到360度无死角实时监测，降低安全、质量隐患风险，为工程项目顺利施工保驾护航。
