    一、项目概况：

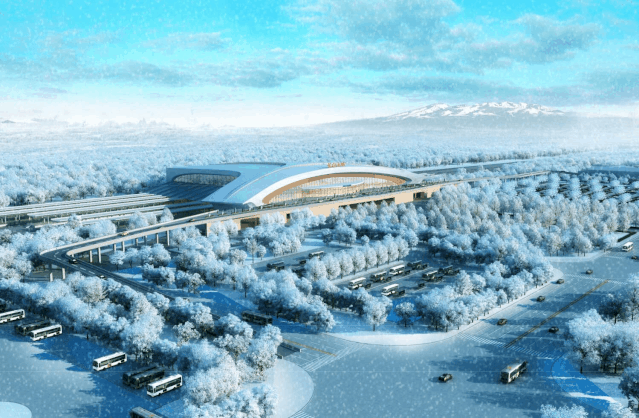

    长白山站建设地点位于吉林省安图县二道白河镇，位于既有白河站北侧1km。旅客进出站流线为上进下出式。站房工程包括高架站房和线侧站房，其中线侧站房局部下设一层地下室、中间部分设置进站口和集散大厅，站台夹层、高架层及高架夹层，高架站房自下而上设置出站通廊、站台层、高架层、高架夹层。

    二、BIM服务背景：

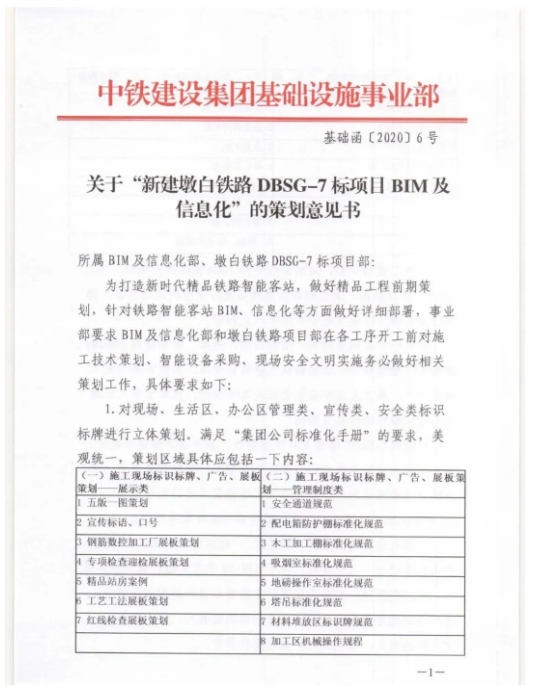

    根据中铁建设集团基础设施事业部2020年3月3日发出的“基础函[2020]6号”文件《关于“新建敦白铁路DBSG-7标项目BIM及信息化”的策划意见书》，基础设施事业部BIM及信息化部与敦白铁路7标项目部签订了《敦白铁路DBSG-7标项目BIM信息化服务协议》。

    服务内容包括：长白山站项目全专业BIM模型搭建，机电综合排布，现场平面布置策划，临设策划，现场展板、标识标牌策划、倾斜摄影，装饰样板间VR可视化展示程序，基于BIM模型全景图制作等内容。

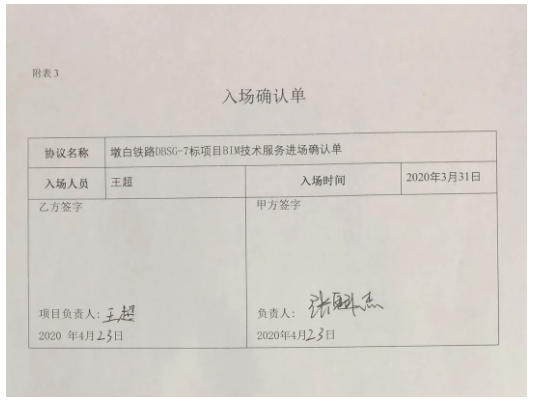

    BIM及信息化部与敦白铁路7标项目部签订服务协议后，于3月31日派出BIM技术人员进行驻场服务。

    三、成果展示：

    长白山站项目BIM技术服务现阶段已完成以下内容：

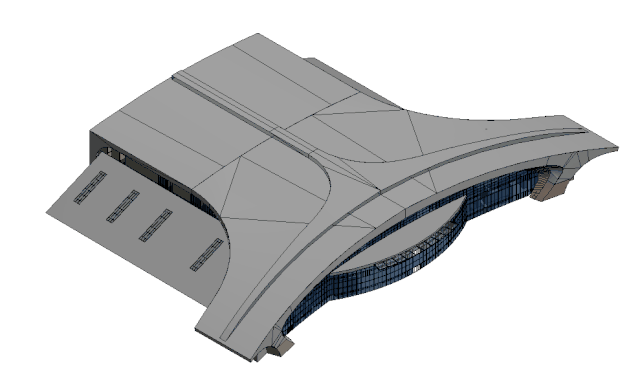

    1.全专业BIM模型搭建完成，根据图纸变更，模型同步变更，模型精度达到LOD300。

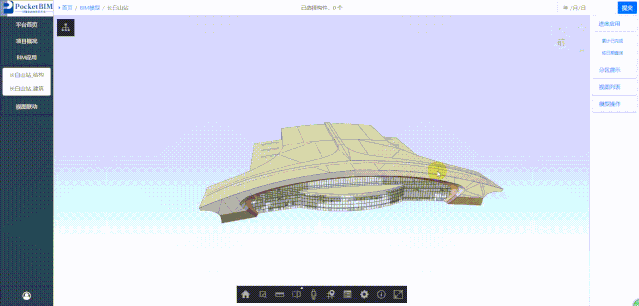

    2.长白山站模型上传到BIM及信息化部自主研发的“PocketBIM”轻量化协同平台，实现进度管理可视化、施工分区管理、工程量快速统计、二三维联动、图模对比等功能。

    3.施工现场场地布置策划、临设策划完成。

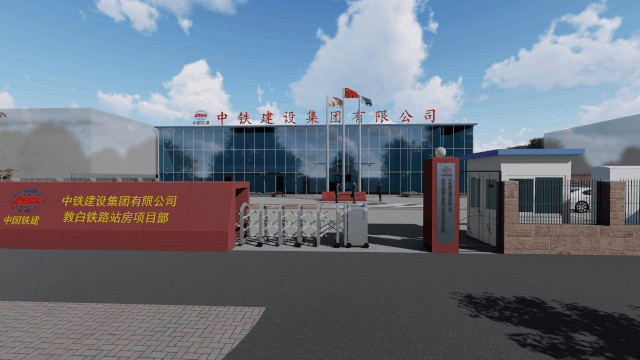

    长白山临设效果图

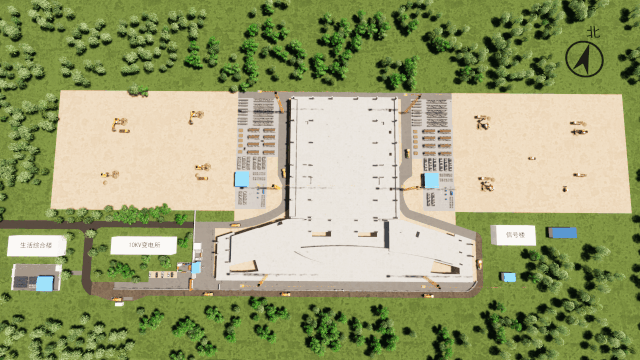

    现场平面布置效果图

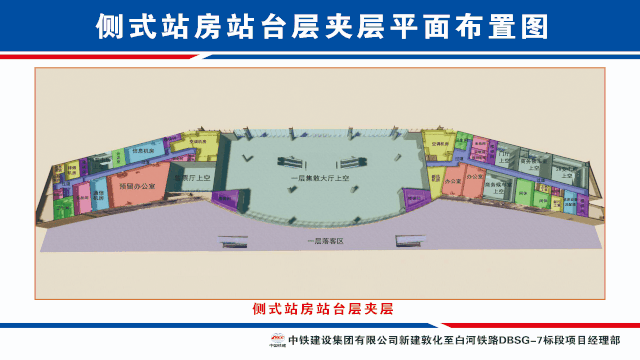

    4.现场展板、标识标牌策划

    BIM导行图

    企业文化展示

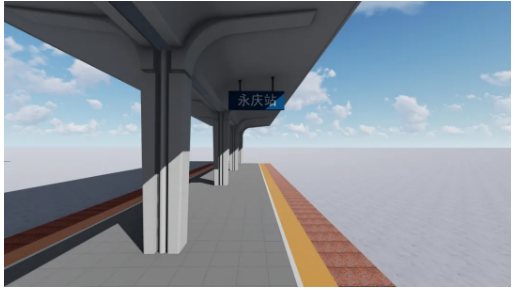

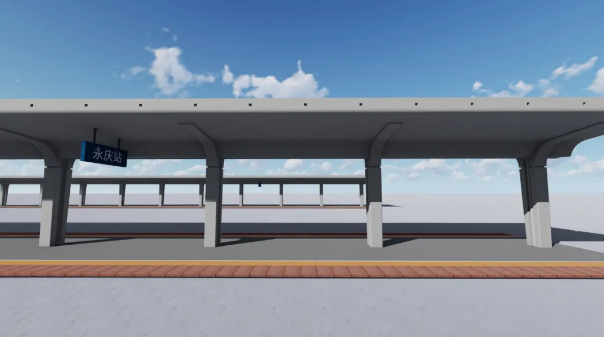

    5.雨棚设计方案优化

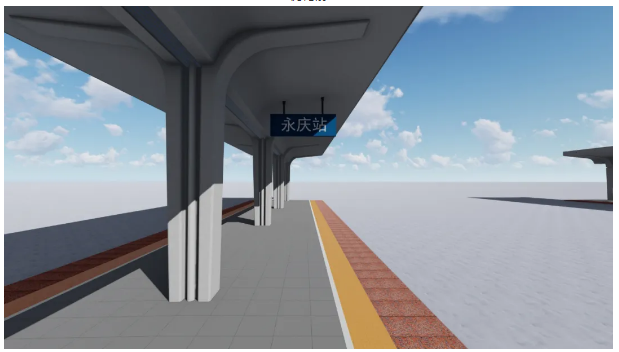

    （1）雨棚柱顶部水平凹槽，取消3.8-4.0处缩径，内部凹槽调整为统一宽度外口350，内口300，外观更顺直，洁净。

    优化前

    优化后

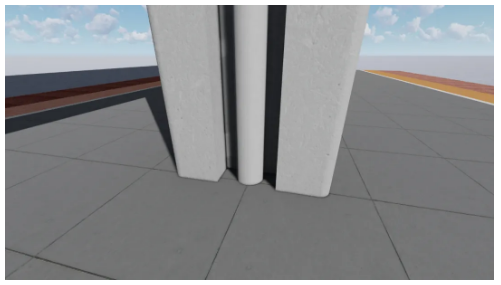

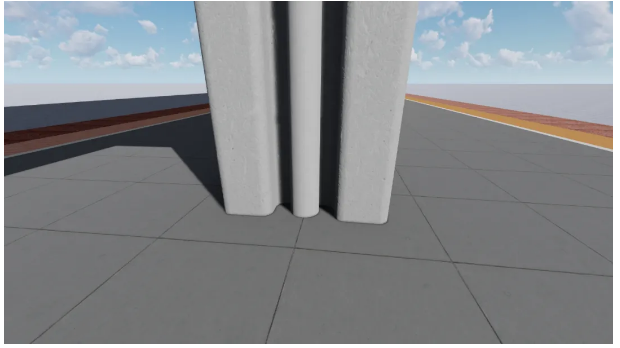

    （2）雨棚柱建议优化阴阳角为圆弧型做法，避免后期旅客磕碰造成伤害。

    优化前

    优化后

    （3）顶部泄水孔原设计为2米间距的200x200mm方形孔，建议间距放大，泄水孔改为直径200mm圆形,定位与柱中线对齐。

    优化前

    优化后

    6.方案配图、三维可视化交底等

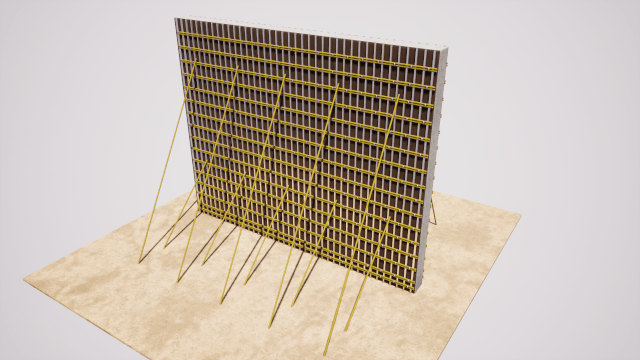

    模板方案配图

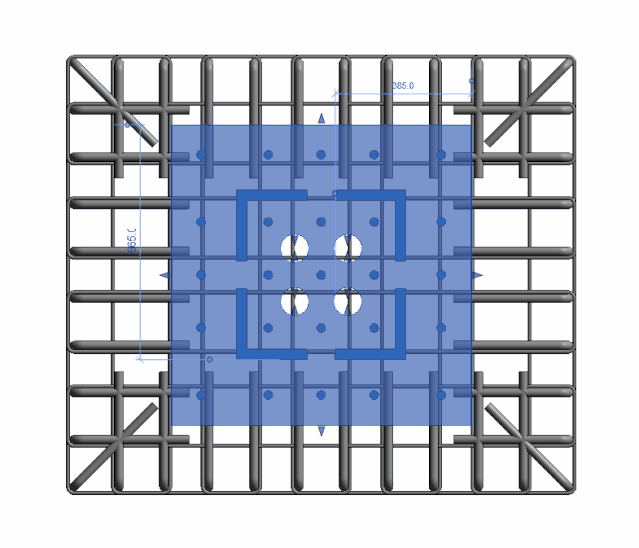

    钢结构预埋件与柱钢筋碰撞分析

    7.施工场地全景图

    四、下一阶段工作计划：

    1.机电深化设计，管线综合排布，使设备、管线成排成线，达到美观大方、浑然一体的效果。

    2.装饰样板间VR可视化展示程序制作，卫生间、售票厅、进站厅、高架层的装修效果整体展示。

    五、关于我们：

    中铁建设集团基础设施建设公司BIM及信息化部主要从事BIM+、智慧工地平台建设、无人机航测、VR开发等业务。打造基于BIM技术的施工项目技术实施团队。从科技研发、项目实施、成果总结、品牌输出几个环节形成正向运营机制。通过自建网站、每月一推送、书籍出版物进行品牌建设。
