    源深路1111号研发楼项目

    BIM技术助推智慧工地建设

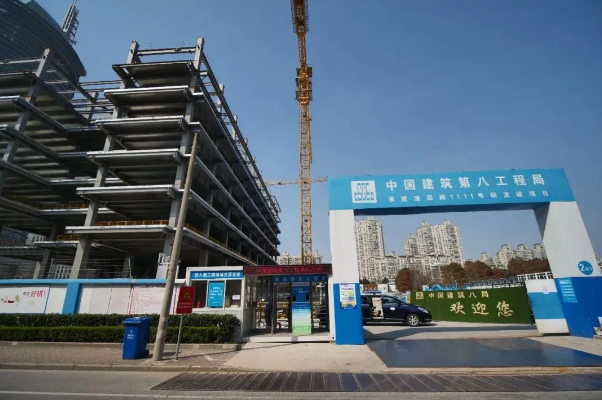

    一、工程概况

    源深路1111号研发楼项目位于上海市浦东新区陆家嘴金融区，总建筑面积为51608.6平方米。地下室两层，基坑挖深11.2米；地上十五层，建筑高度为69.95米。结构形式为钢框架结构形式。

    项目地理位置重要，各类外部检查频繁，环保长期处于高压态势。在绿色施工创奖方面，项目需竭力争取全国性的绿色施工示范工程的目标。

    建设单位：上海浦东土地控股（集团）有限公司

    BIM咨询单位：中国建筑第八工程局有限公司

    设计单位：AECOM艾奕康设计与咨询（深圳）有限公司

    二、智慧工地

    1、总体应用框架

    为适应智慧建造的需求，建设单位要求自研智慧工地系统，系统界面如下图所示。中建八局源深路项目团队通过智能化技术手段，围绕施工过程管理，建立互联协同、智能生产、科学管理的施工项目信息化生态圈，并将此数据在虚拟现实环境下与物联网采集到的工程信息进行数据挖掘分析，提供过程趋势预测及专家预案，实现工程施工可视化智能管理，从而实现智慧建造、绿色建造和生态建造。

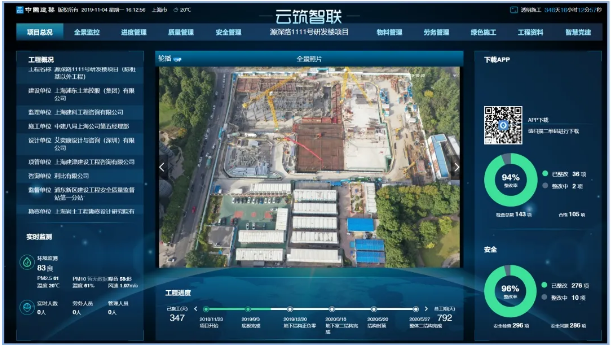

    智慧工地系统界面

    智慧工地平台的管理架构分为四个方面：应用层、平台层、网络层和感知层。应用层指根据实际管理的维度，将业务分类纳入不同的功能模块进行管理。平台层指监测的数据和物联网数据等进行汇总、分析，形成可视化图表。网络层指运用网络通信技术将相关的数据进行传输。感知层指运用多种传感器实时回馈采集的数据以及及时抓取企业的数据库信息等。

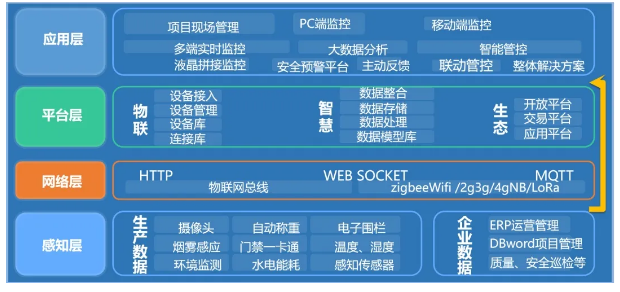

    数据平台管理架构图

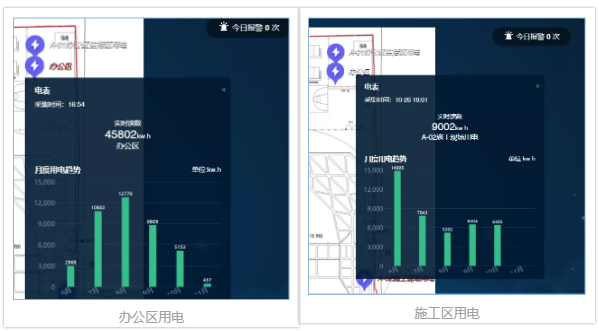

    2、用电管理

    在项目的生活区、办公区和施工区安装智能电表，通过实时监控端口的用电量，将数据反馈给智慧工地管理平台，系统自动进行汇总和分析，形成可视化的图表。当采集的数据发生异常时，系统自动通过平台对管理人员进行报警提醒，管理人员可迅速定位排查，解决用电量异常的问题，控制用电的浪费情况；当功率过大超过负荷时，系统将自动切断以保护用电线路，达到节约用电的目的。

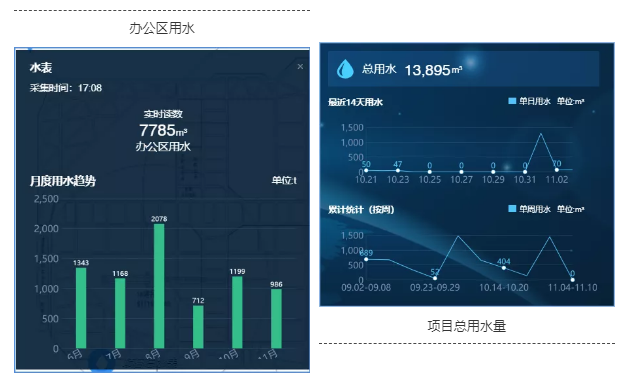

    3、用水管理

    与用电管理方式一样，在项目的生活区、办公区和施工区安装智能水表，通过实时监控端口的用水量，将数据反馈给智慧工地管理平台，系统自动进行汇总和分析，形成可视化的图表。

    并且智慧工地管理平台可以对项目当前阶段的整体用水量进行分析，方便现场的管理者评估当前施工阶段绿色施工的指标完成情况，若有用水指标超标的情况，通过采集的数据了解水电能源消耗的症结所在，控制项目的用水量。

    当采集的数据发生异常时，系统自动通过平台对管理人员进行报警提醒，管理人员可迅速定位排查，解决用水量异常的问题，控制用电的浪费情况。

    4、材料管理

    智慧工地管理平台可进行物料无人化和精细化管理。智慧工地运用物联网对进场物料跟踪管理。结合电子标签，对进场大宗物资、机电设备、钢结构、PC构件等进行物料跟踪管理，对材料的计划、点验、使用等各环节进行信息记录和实时共享。管理人员能够根据材料实际需求量与计划需求量进行分析核算，找出材料超量的原因，通过信息化的措施高效地管控材料，减少物资材料的浪费。

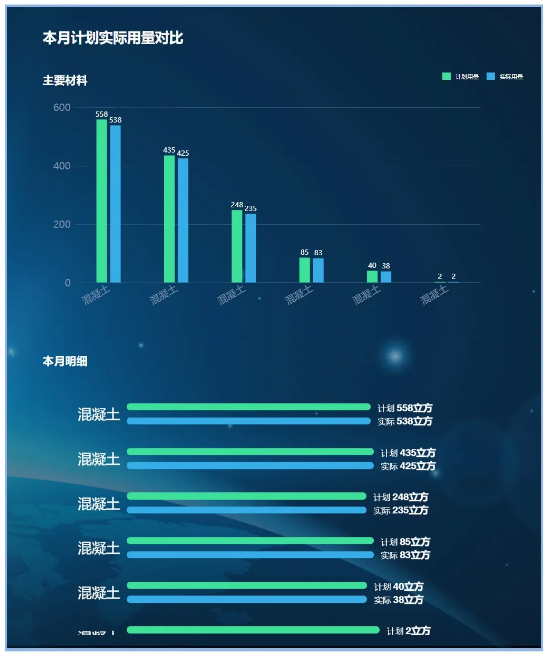

    物料管理

    5、环境管理

    智慧工地管理平台可实时监控扬尘、噪音情况。一旦实时监测的扬尘或噪音数据超标，监测系统终端发出警告。若扬尘超标，平台会自动开启喷淋设备，进行喷洒降尘，当扬尘数据回归正常，警报解除喷淋关闭。智慧工地管理平台提高了环境保护的智能化水平。

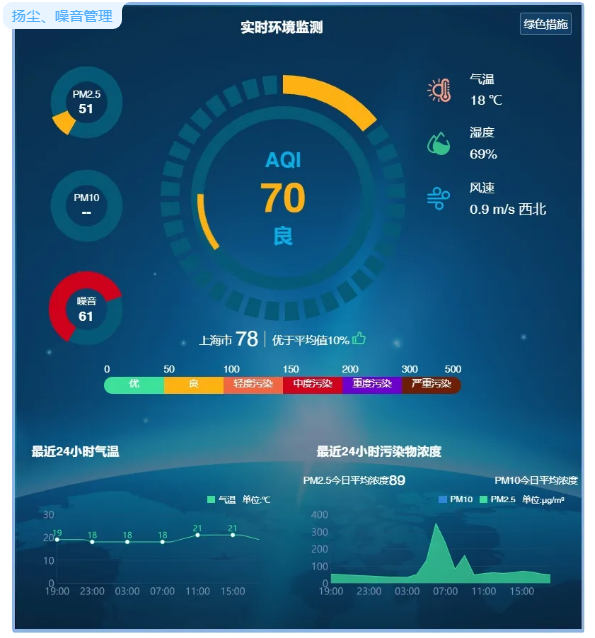

    扬尘、噪音管理

    6、BIM技术应用

    （1）运用BIM技术提前进行场地布置，根据施工现场的实际条件，合理地进行分阶段场地规划，使得机械、加工区、材料堆放等设置合理，优化施工路线，提高场地利用率，达到节约用地和减少二次搬运作用。

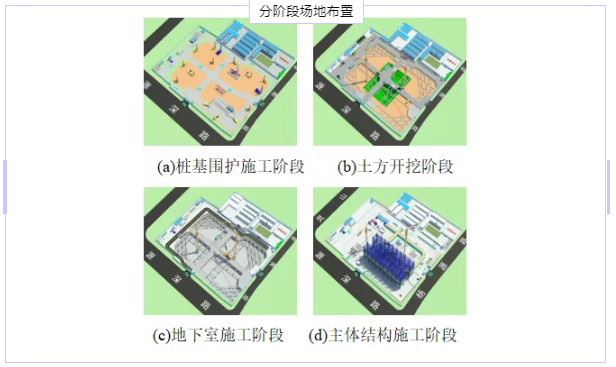

    分阶段场地布置

    （2）利用BIM技术检查管网三维模型“碰撞”部位，查找不符合设计规划的部位，提高工作效率，避免出现返工，减少资源浪费。

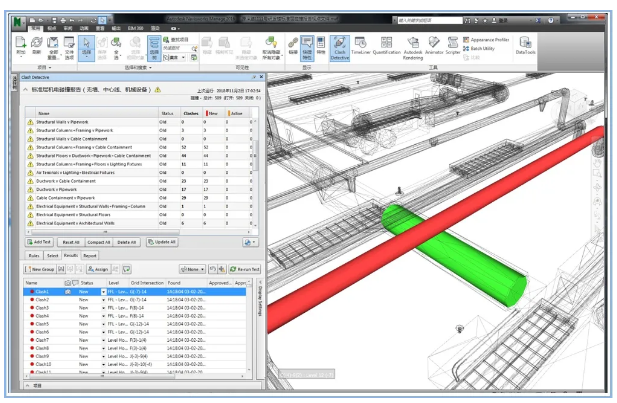

    BIM管线碰撞检测

    （3）运用BIM技术对复杂节点进行深化设计，同时对部分节点进行优化，既缩短了施工工期又能降低构件加工出错概率，减少返工。

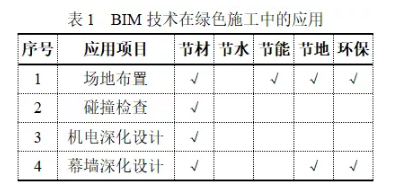

    利用BIM技术提高绿色施工的信息化水平，有效地减少建筑施工能耗。BIM技术对绿色施工“四节一环保”的作用如表1所示。
