Revit官方教程丨关于Revit平面视图的介绍
在二维视图中，显示楼层平面、天花板投影平面或结构平面。

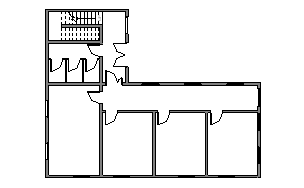

楼层平面视图是新建筑项目的默认视图。 大多数项目至少包含一个楼层平面。 楼层平面视图在将新标高添加到项目中时自动创建。

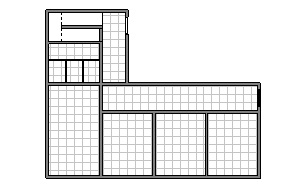

大多数项目至少包含一个天花板投影平面 (RCP) 视图。 天花板投影平面视图在将新标高添加到项目中时自动创建。
结构平面视图是使用结构样板开始新项目时的默认视图。 大多数项目至少包含一个结构平面视图。 新结构平面视图在将新标高添加到项目中时自动创建。 可以创建多个结构平面视图类型。
不同国家/地区的工程师以不同方向查看平面。 为了适应这种变化，Revit 为结构平面提供了“视图方向”类型参数。
为每个结构平面视图设置不同的“视图方向”参数，以允许项目内存在多个视图方向。通常，基础视图应向下查看，以显示结构楼板、条形基础和基脚。 而框架视图则可以向上查看，以显示未被结构楼板遮挡的结构框架图元视图。

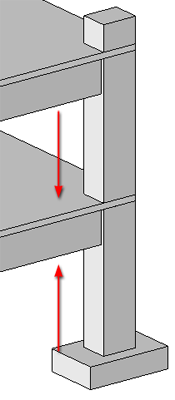

视图方向透视图
