任务：

    根据已有不同标高及形状的样条曲线，创建相邻样条曲线间等分的幕墙嵌板

    方法：

    解析样条曲线，确定等分原则，等分样条曲线确定等分点；形成两曲线间的点阵，载入具有四个自适应点的自适应嵌板族；形成竖向幕墙表皮。

    步骤：

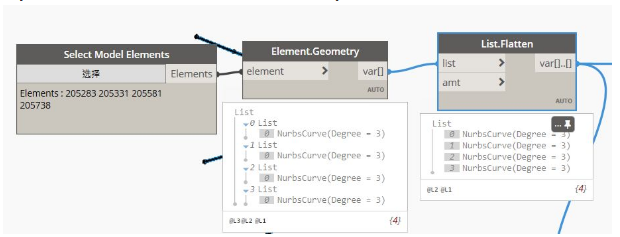

    step1：首先拾取目标Curves，让这些线在Dynamo中可见，且能被处理。当然这些线提前在Revit项目环境中创建完成。通过ModelElements节点进行拾取的。和之前小编分享的创建曲面桁架的方法一致。

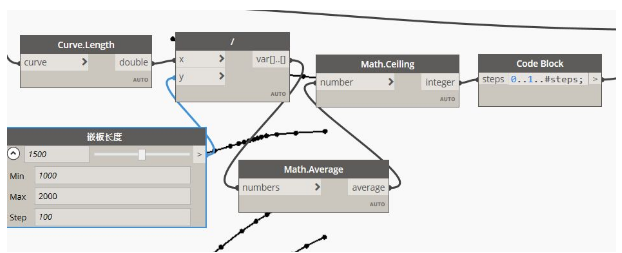

    step2：获取每条曲线长度（length），给定线分段长度参数并分段（/），取分段长度平均值（长度不一致，分段数量不尽相同），通过Math.Celling节点确定分段数量为均值向上取整，确定线分段数量。

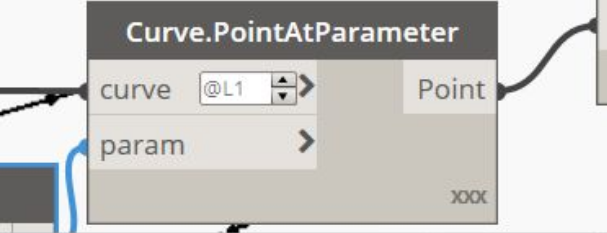

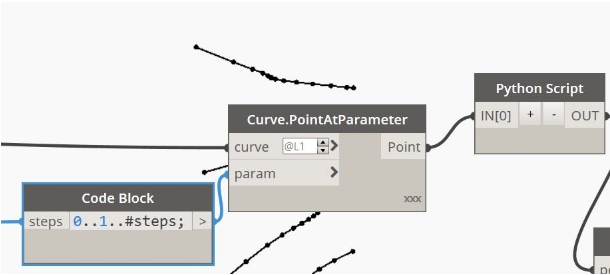

    step3：这一步就是该案例最精彩的部分。对每条线根据分段数量进行分割获得分割点。

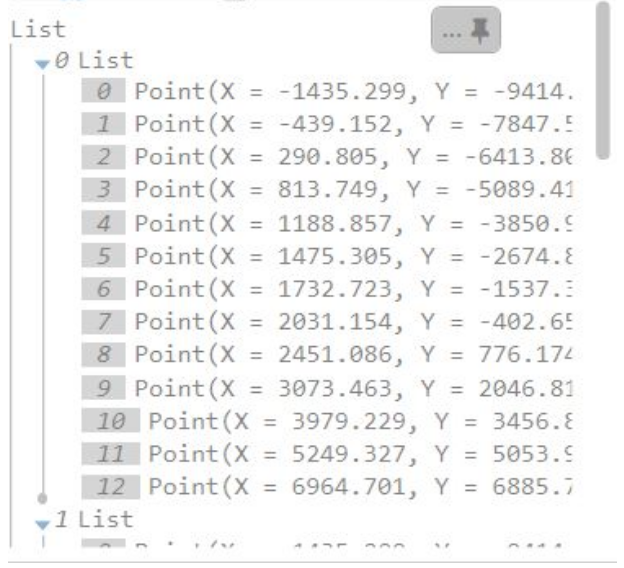

    每条线均有分割数量个点，形成列表，此列表的结构对下一步运用PythonScript节点进行点阵处理至关重要。

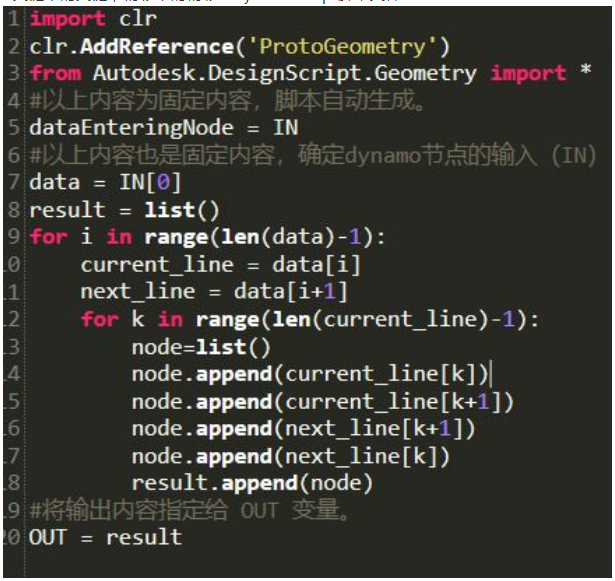

    关键中的关键，精彩中的精彩！PythonScript脚本文件

    对于大神@Vctcn93来说，这个脚本是“常规动作”，但对小编来说解读这个脚本还是牺牲了不少脑细胞，不过看样10天速成Python基础也不是白学的。

    来看看小编的解读：

    1、定义两个变量data和result确定为本节点的输入和输出。data其实就是刚刚提到的那个重要的列表。len(data)表示这个列表的长度，根据以上我们就非常清楚，该数值就是样条曲线的数量，本案例中该值为4。即4条样条曲线，也就是列表是由4组数组组成。rang(len(data)-1)就是range(3)，在Python中他代表的值就是[0,1,2]。

    2、foriinrange(len(data)-1)，是遍历范围（range）的每个数。其实说白了，就是遍历三个数：0,1,2。

    3、定义两个变量并赋值current_line=data[i]

    next_line=data[i+1]

    也就是定义了当前线的点列表和下一条线的点列表；也就是i在range中遍历"0"时，current_line=data[0],也就是第一条线上所有点的列表；而next_line=data[1],也就是列表中的第2项，也就是第二条线上所有点坐标的list。一次类推，当i遍历到2时，current_line=data[2],也就是第三项（第三条线），而此时next_line=data[3],也就是第四项（第四条线）。此时，根据range的范围，i已经遍历完，也就是完成了四条线的遍历。

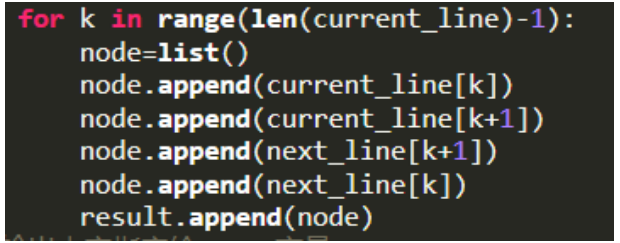

    4、同理一下代码，就是从第一条线的第一个点开始遍历点。定义一个node变量，用以存放遍历的点坐标。根据上条可见，K的range为[0,....,12]。每遍历一个点都将该点的坐标append到node中，起点、本条线一下个相邻点、下一条线对应点、下一条线发向相邻点，这样四个点连线即可形成封闭的四边形。遍历完所有点的，也就形成了所有四边形的四个点坐标list，变量名为node。

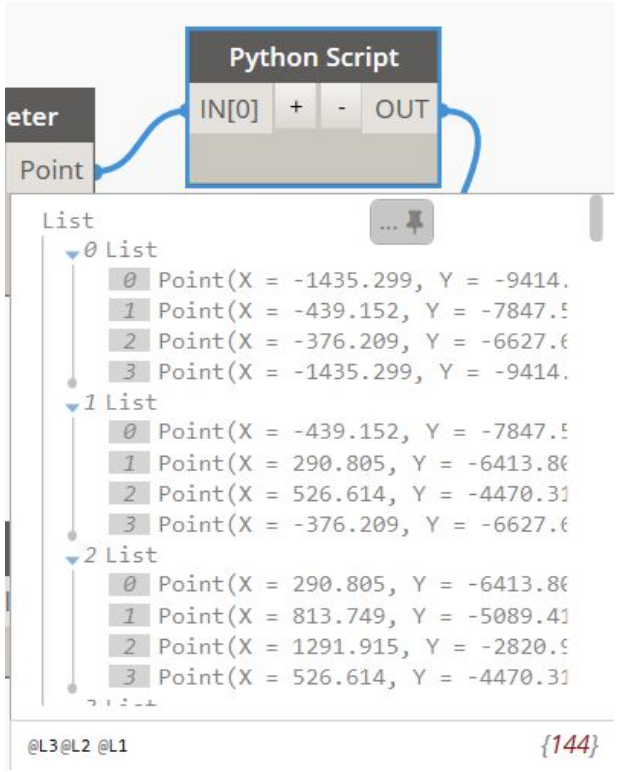

    最终这个脚本要的就是这个result。如下图所示。

    也就是每条线13个点，也就是通过这些点载入自适应幕墙嵌板族，可以形成幕墙嵌板实体。144/4=36块幕墙嵌板，完美!

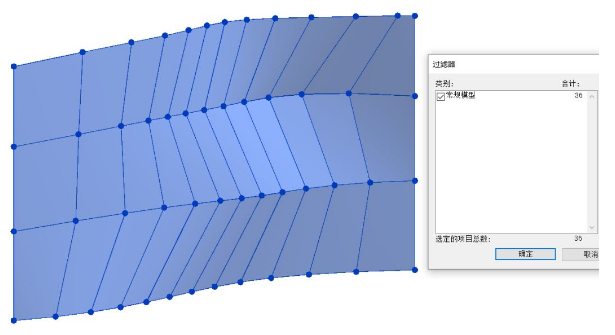

    效果如下：

    思考：

    1、这波操作是批量建族吗？很显然不是！

    2、如此处理还是运用了一样的建模的思路，只是点的处理采取了另一种方式。

    3、这种点阵处理的方式，可以用在其他list转化中。
