BIM叠合板怎么画？如何使用Dynamo快速生成叠合板
文章来源：壹匹BIM
我之前发过一个GIF，可能有人看过，就是下面这个
这是我基于Dy做的创建叠合板的小工具，本来是提高我自己的建模效率的（我去年干了大半年的构件深化），现在免费放出，当然没啥技术含量，哈哈，抛砖迎玉~
当然可能个别钢筋要手动删除下，不过我感觉相比于一根根手动画钢筋速度还是提高很多的。
支持功能
载入参数（已存在）
保存参数，供重复使用
自动设置钢筋保护层为0mm（简单暴力，防止钢筋乱跑）
自动成为部件，方便在部件中出各种图
需要什么
Revit+Dynamo
WhiteHorse（我的软件包，需要0.3.0版本,可进群下载或Dy软件包管理器下载）
使用方法
首先需要载入钢筋形状，不会的同学问别人，只有这样才能读取到钢筋的各种参数
切换到建筑平面视图

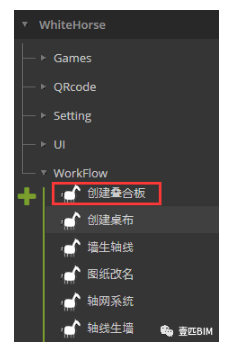

打开Dy，找到WhiteHorse，找到【创建叠合板】节点，如下图
【开关】输入端连入True来运行
设置参数，默认我添加了两个叠合板的参数，你可以载入看看什么样，其中a1为左数第二根宽度钢筋（非受力筋）到左侧板边距离
点击生成，在平面视图上单击你想放置的位置，稍等片刻就会生成叠合板了
后期调整，默认生成的方向是横着的，可能有的板需要竖过来，请自行旋转
好了，就到这~
