如何在BIM中新建模板？BIM基础—族模板的选择及应用
文章来源：新点培训
本期讲师：新点阿正
大家好，本期小技巧的环节我向大家分享一下族模板选择及应用的方法。

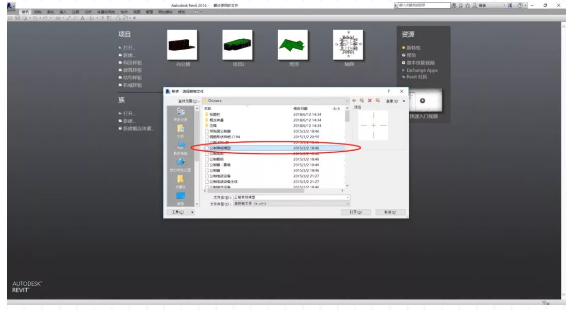

一般情况下，如遇到需要用族来绘制模型的情况，初学者通常会选择“新建族—公制常规模型”，如下图：

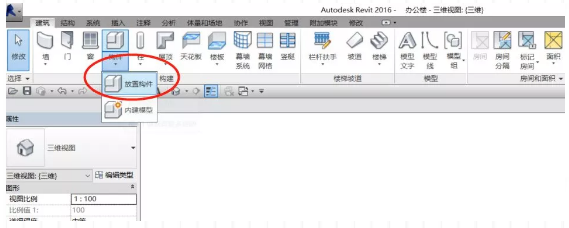

模型绘制完成以后，只需将模型载入到项目，然后点击放置构件即可。

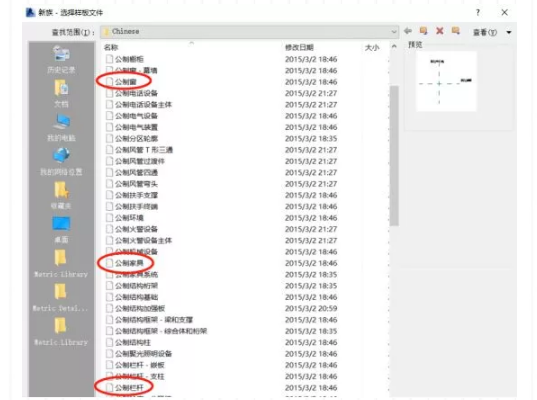

当我们新建族的时候，会发现有很多模板供我们选择，例如公制窗、公制家具、公制栏杆等。不过在选择模板的时候需要有一定的逻辑性，比如有时必须在特定的模板中绘制完构件，才能在项目中进行有效的调整并且替换原有的族。

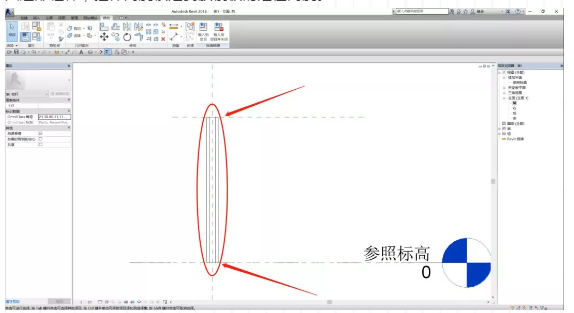

我们以公制栏杆为例来创建一个栏杆族，先用“拉伸命令”在顶视图中绘制一个六边形栏杆，拉伸高度锁定到族模板的定位高度。

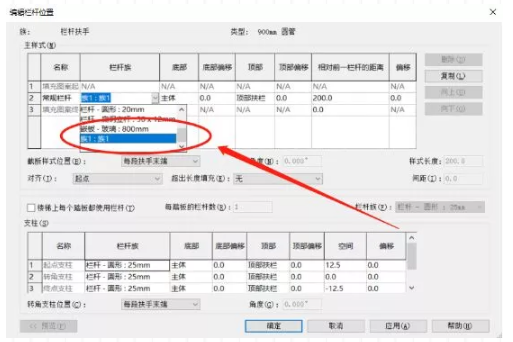

绘制完成后载入到项目，我们选择一段栏杆扶手，点击类型编辑，再次选择栏杆编辑，在“栏杆族”的下拉菜单中，选择刚刚绘制好的六边形栏杆。

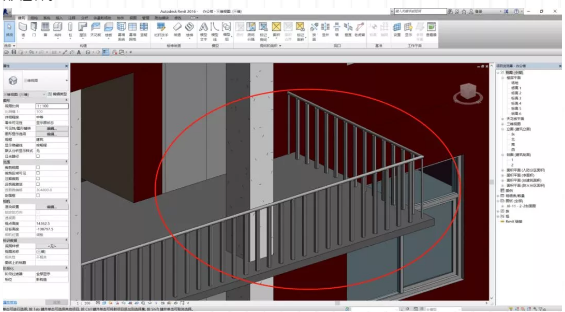

然后，点击确定，再到项目中查看，就会发现项目中的栏杆变为之前绘制的六边形栏杆。
举一反三，其他族模板的选择及应用也可参照以上步骤，大家可以自己尝试一下。
