Revit怎么单独设置下标头？Revit创建轴网斜标头族步骤

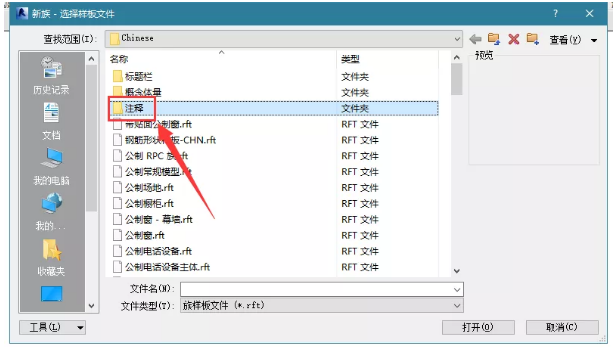

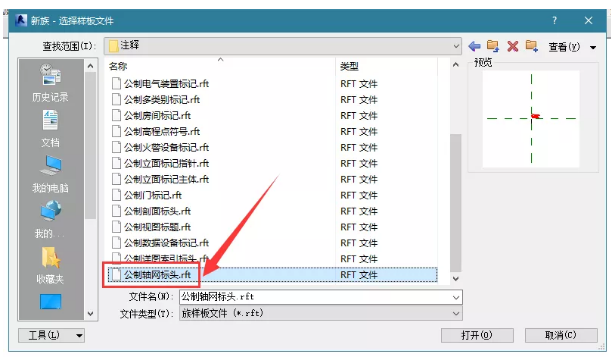

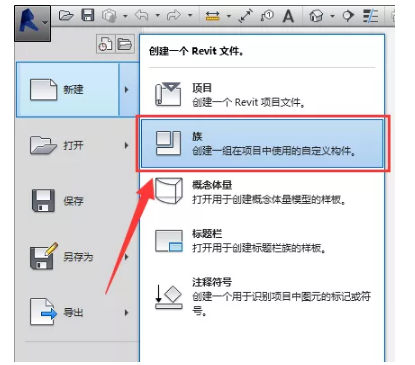

1.新建→族→注释→公制轴网标头。
2.删除样板中的注意事项。

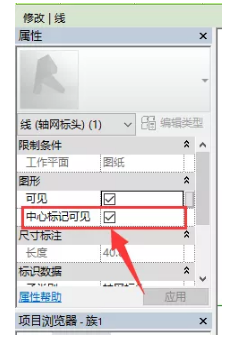

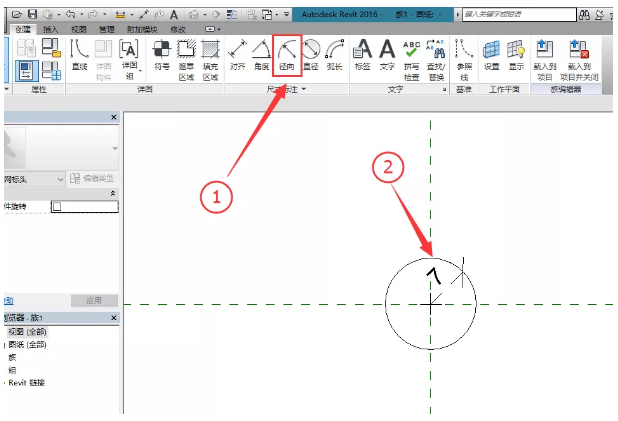

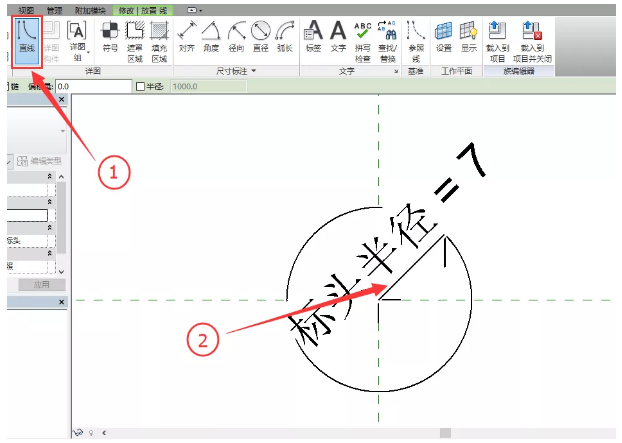

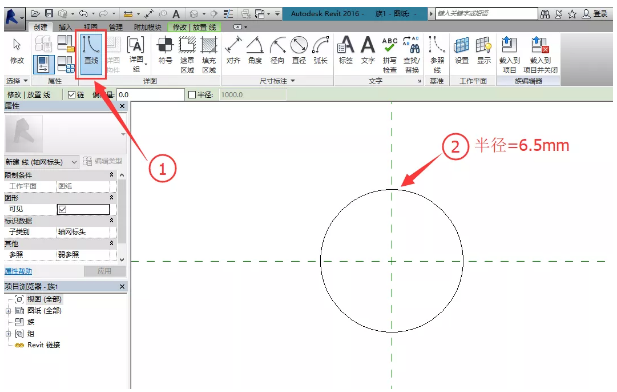

3.点击创建下的直线，用圆形工具画一个半径为6.5mm的圆。并在属性下勾选中心标记可见。

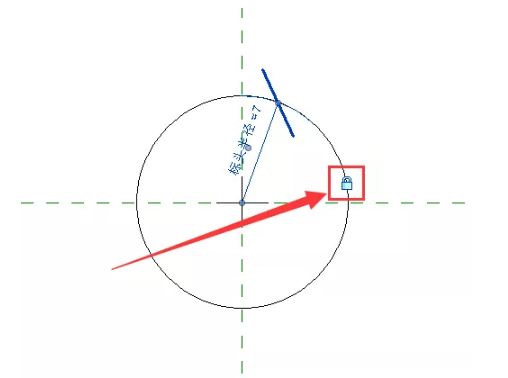

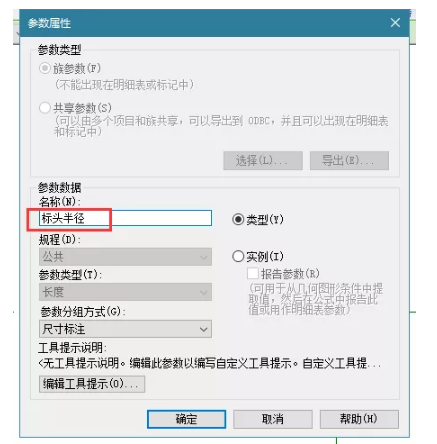

4.用径向标注圆的半径。并为其添加参数，锁定。

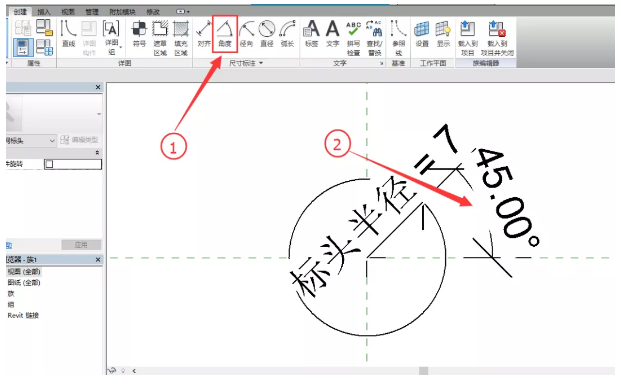

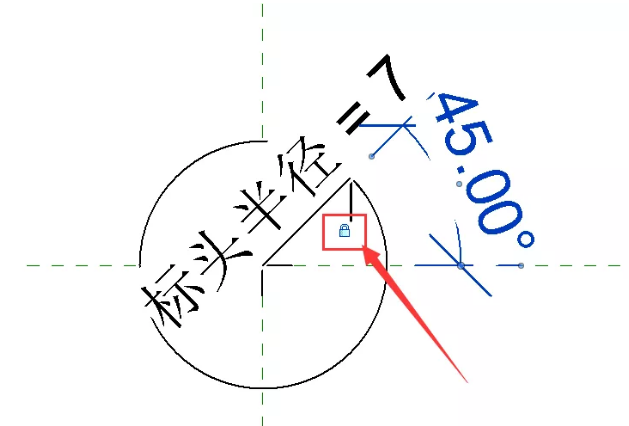

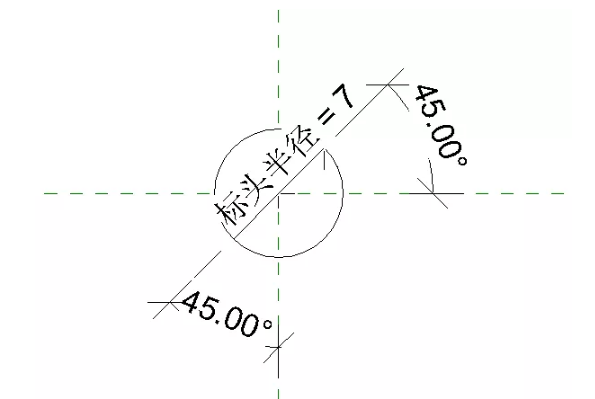

5.用直线从圆心开始绘制一条45°的半径，并为其添加角度标注，锁定。用同样的方法绘制另一边，添加标注并锁定。如下图所示。

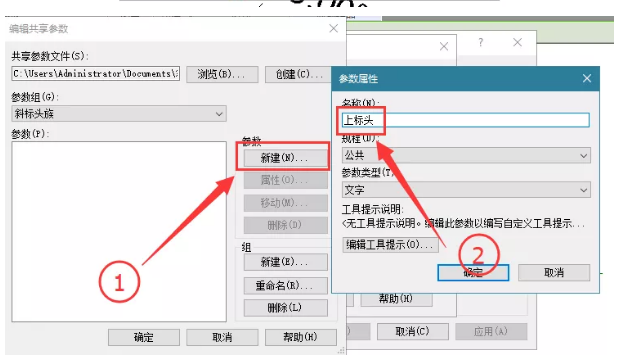

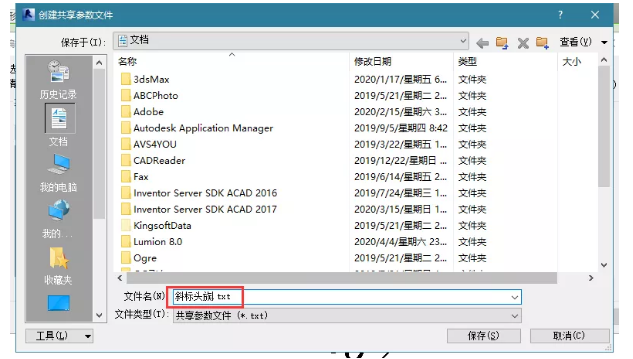

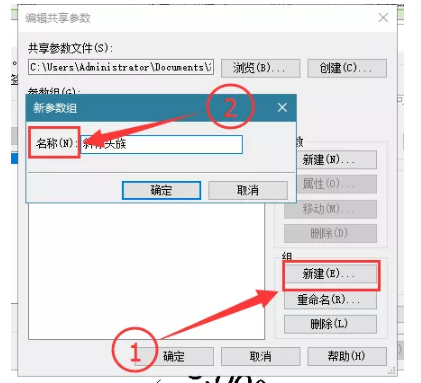

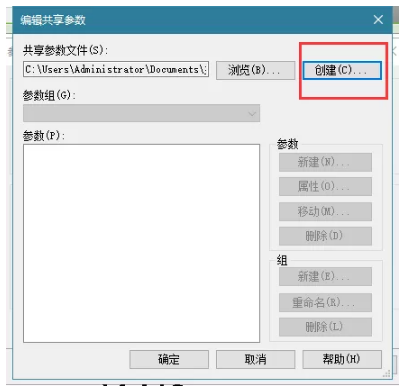

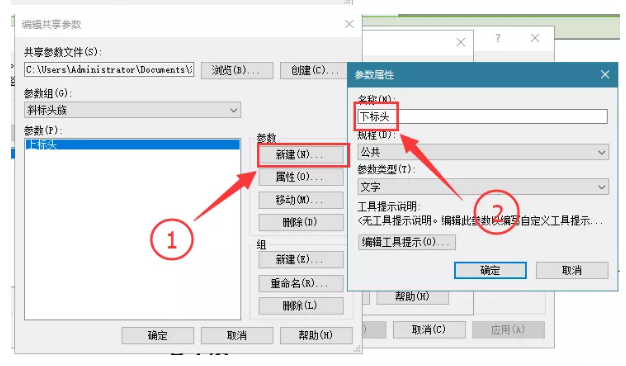

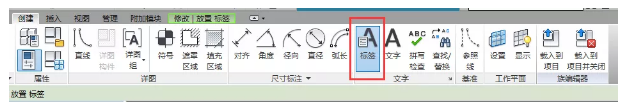

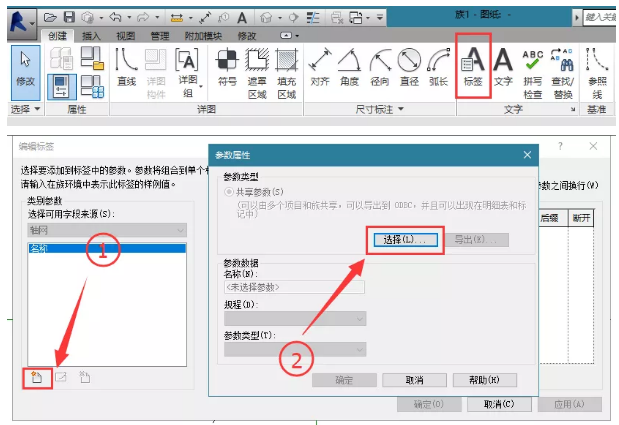

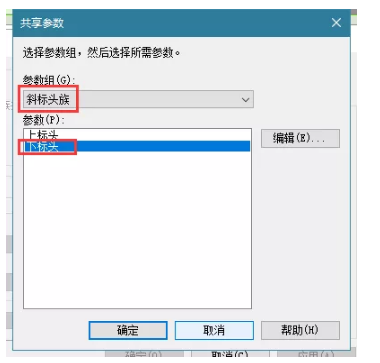

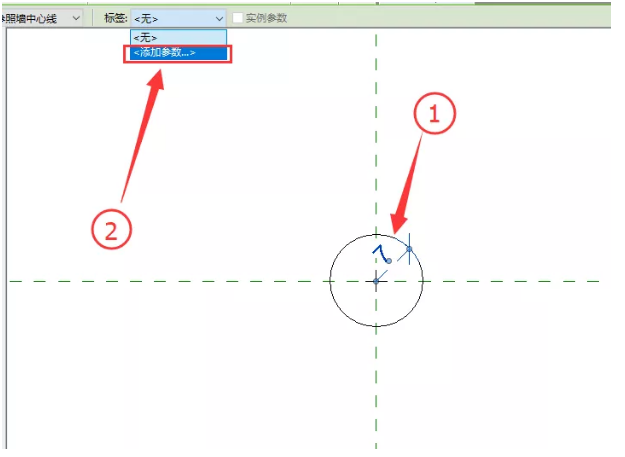

6.点击创建下的标签，新建两个共享参数，分别为上标头、下标头。步骤如下图所示。

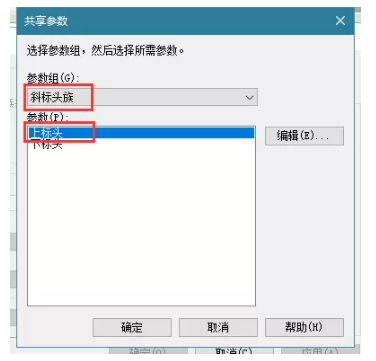

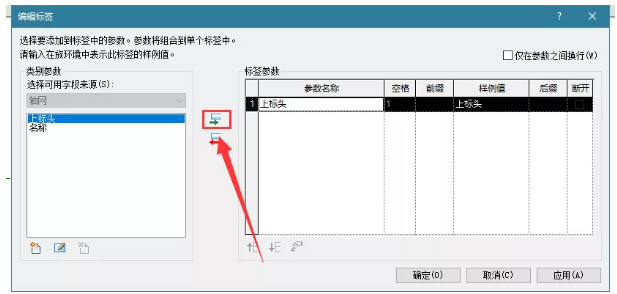

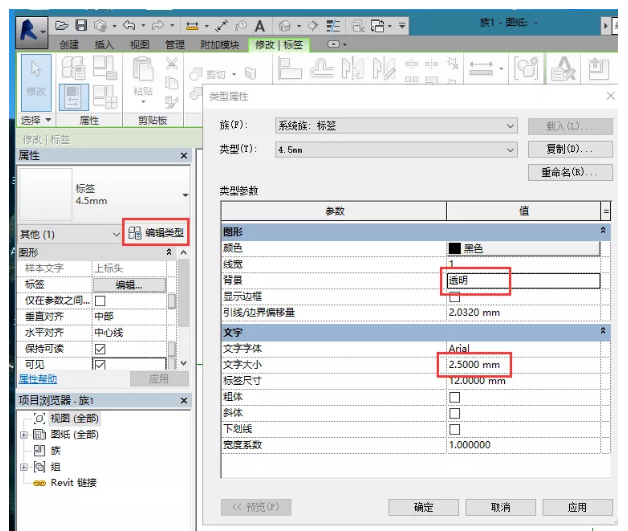

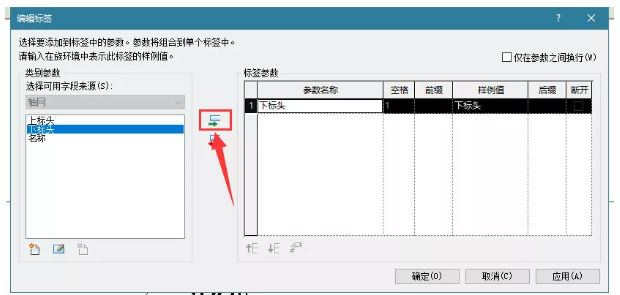

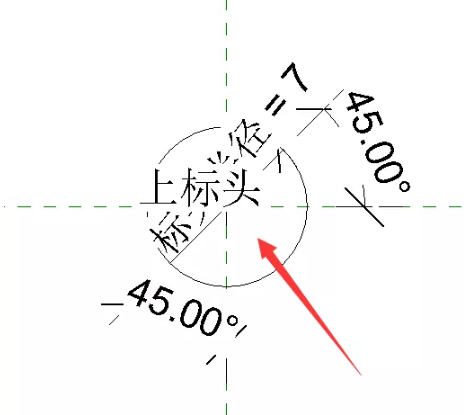

7.选择斜标头族参数组下的上标头参数。并将上标头参数添加到标签，点击确定。通过编辑类型按钮调整标签大小并把背景改为透明。

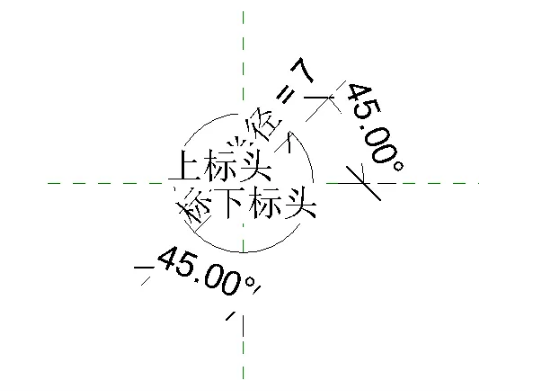

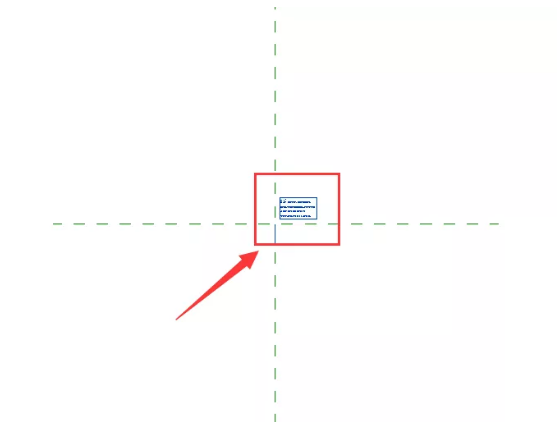

8.用同样的方法（步骤7）添加下标头标签。效果如下图。保存该族→点击载入到项目中。

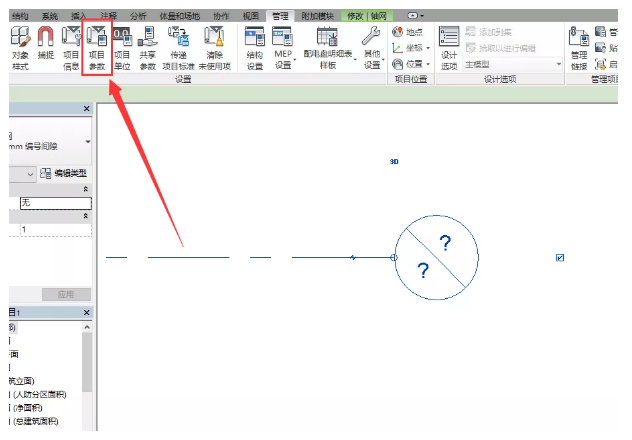

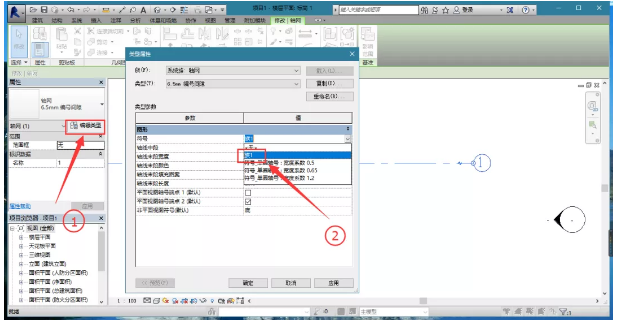

9.绘制一条轴网，点击编辑类型，将符号改为新建的斜标头族。

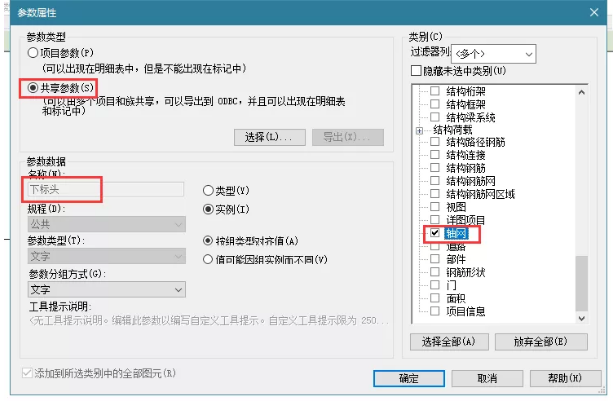

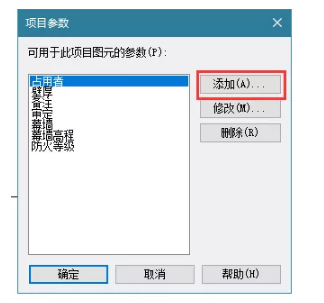

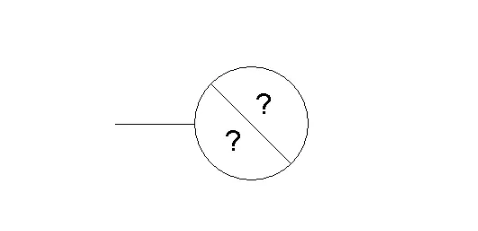

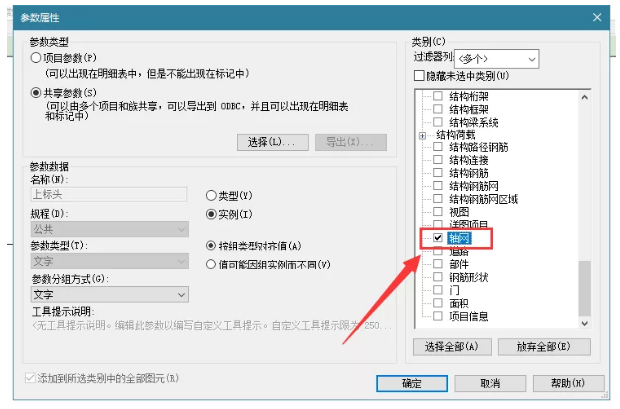

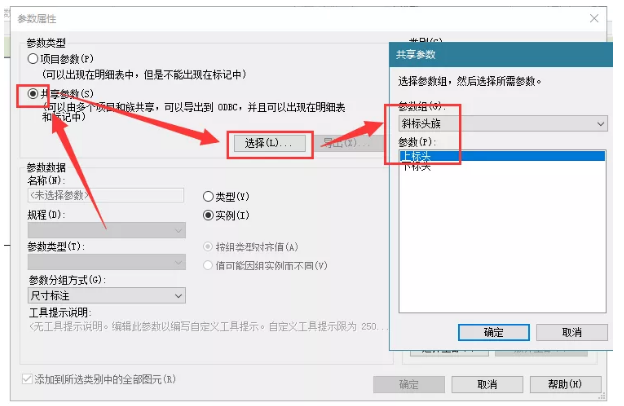

10.我们会发现轴网显示两个“？”，并且不能进行编辑。解决步骤：点击管理下的项目参数→添加→共享参数→选择→上标头→点击确定。并在过滤器里勾选轴网。（添加下标头参数与上述步骤相同）

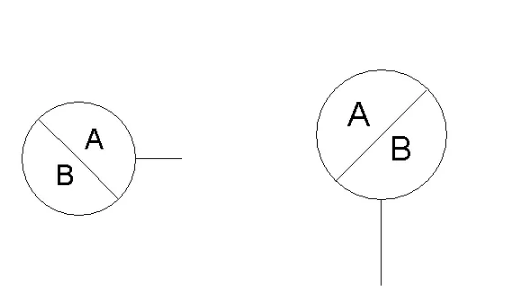

11.解决了不可编辑问题后，我们会发现轴网纵向绘制时，方向与创建时的相同，横向绘制则相反。想要解决这个问题需要再创建一个反方向的轴网标头族。
