Revit怎么改墙体？在Revit中如何利用块状编辑做有凹凸造型的墙体
在Revit中如何利用块状编辑做有凹凸造型的墙体

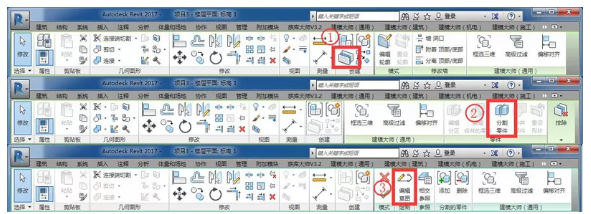

1、先绘制一道墙体，再对它进行分割，鼠标左击选中墙体后运用修改面板—创建板块—创建零件命令对其分割成块，具体操作顺序如下图；

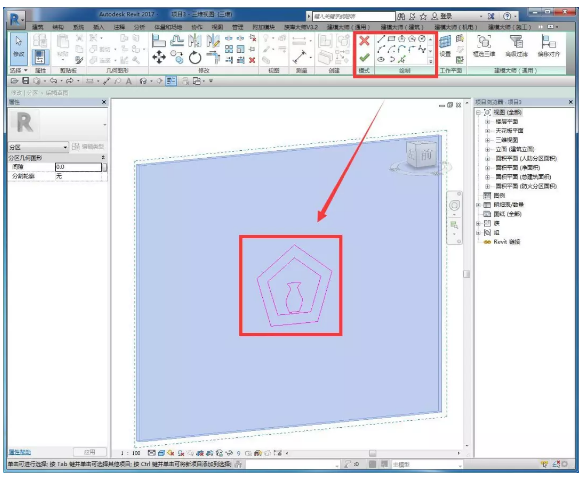

2、选中我们需要修改编辑的墙体，首先将墙体表面设置为工作平面，再利用编辑草图命令下的绘制板块进行形状的编辑，如下图所示：
3、形状绘制好后点击完成，如下图所示：

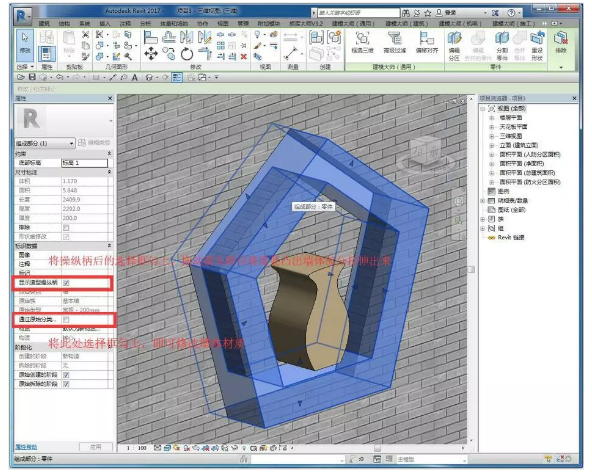

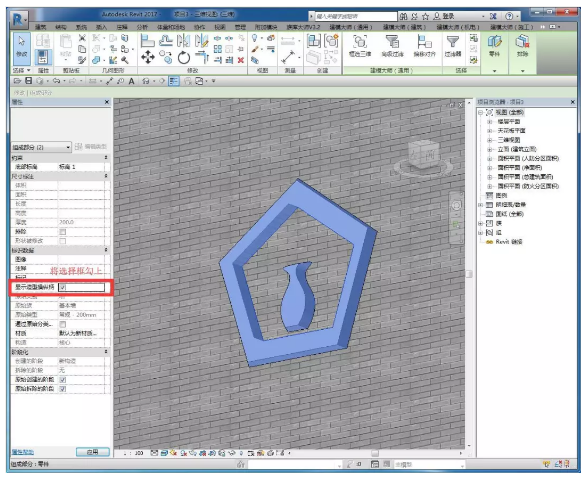

4、选中我们需要进行凹凸编辑的块，然后进行拉伸操作，具体设置见下图：

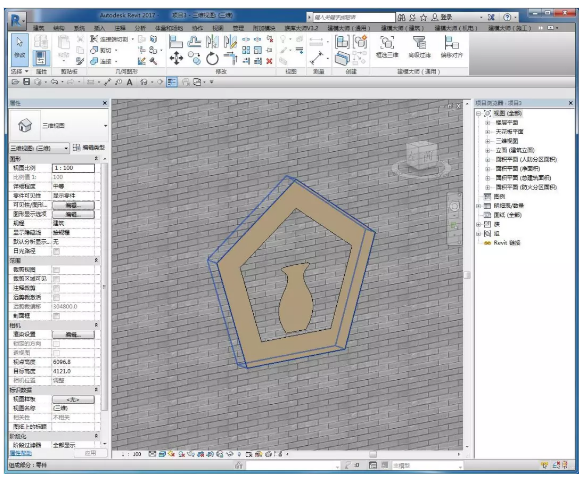

5、也可以单独更改墙体凹凸部分的材质，选中需要改材质的墙取消勾选属性栏中通过原始分类，然后更改材质：
BIM技术是未来的趋势，学习、了解掌握更多BIM前言技术是大势所趋，欢迎更多BIMer加入BIM中文网大家庭（http://www.wanbim.com），一起共同探讨学习BIM技术，了解BIM应用！
