    兰州大学第一医院门诊综合楼

    P1、项目概况

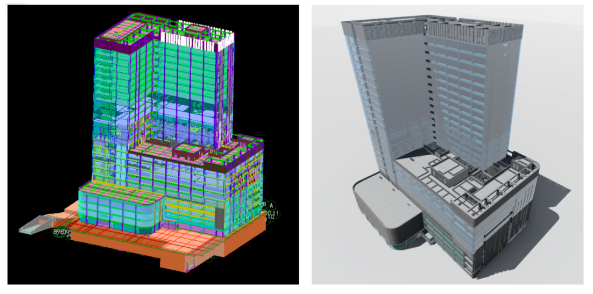

    本项目位于兰州市城关区北邻东岗西路、东临瑞德大道，南北长128米，东西宽85米，总建筑面积77446平方米，其中地上建筑面积66582平方米，地下建筑面积10864平方米，地下2层，主楼地上24层，附楼9层。为一类高层建筑，高度为97.65米，建筑结构为钢筋混凝土框架剪力墙，基础为平板式筏板基础。地下防水等级为一级，混凝土抗渗等级为P8，设计600床，设有中央空调、自动喷淋、自动报警、供氧吸气、自动呼叫系统、低温地板辐射供暖等。

    P2、组织架构

    人员  BIM项目组组织架构

    为保证BIM技术顺利实施，本项目团队先后应用建模类、平台类、效果类、排布处理类等15余款BIM软件高质量、高效率完成。同时配备高性能台式工作站4台、高性能笔记本1台。

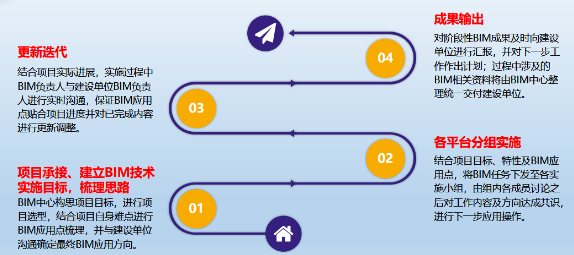

    BIM中心工作四阶段

    BIM技术应用实施方案

    P3、BIM应用点

    （一）全过程BIM5D管理系统

    WEB端是各方参与管理的基础平台，涵盖了成本管理、质量管理、进度管理、安全管理、甲方看板和项目资料等各种模块。通过WEB端依据不同权限，可操作和查看不同信息，实现了信息共享和集成化管理。

    进度管理篇：

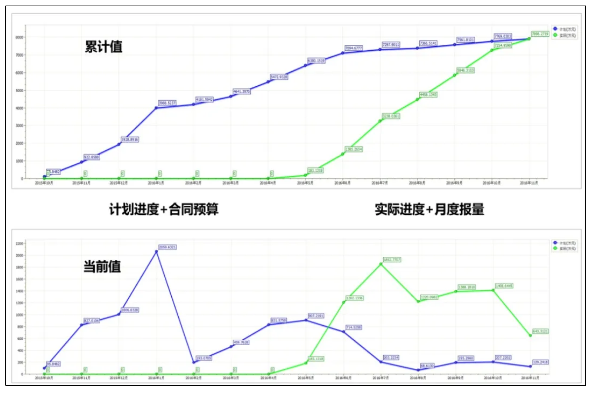

    上图为2015年10月至2016年10月资金曲线图，蓝色线条为计划值，绿色线条为实际值，该曲线是基于施工进度计划和合同预算将资金计划使用情况和实际使用情况对比，清楚反应项目建设情况。如上图资金曲线显示该项目延迟开工6个月，于2016年11月初才实现实际进度与计划进度同步。

    月进度表报，基于软件端的数据同步分析整理，资金变化及流动随时掌握。同时清晰的呈现每月资金变化及整体资金支付变化，网络端最重要的作用就是直观可视化，将跟踪过程中纸质的、碎片化的数据、汇报、成果及时的呈现在网络端，使跟踪审计工作可视化。

    成本管理篇：

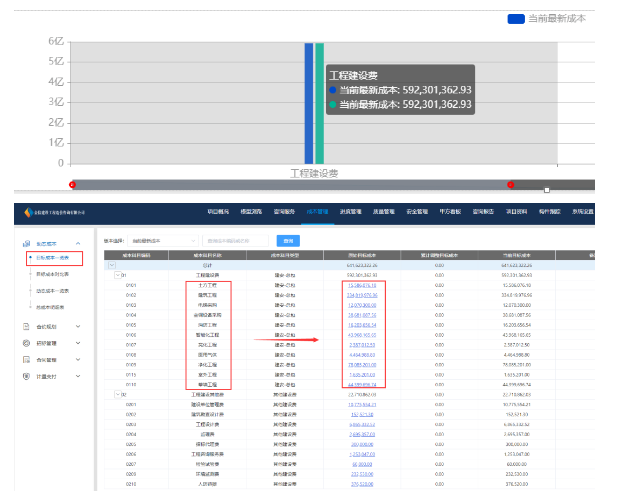

    成本控制是项目建设过程中最重要的目标之一，对于业主来说，项目批复概算是目标成本上限指标，随时更新当前累计成本，为业主实现成本目标动态管理。

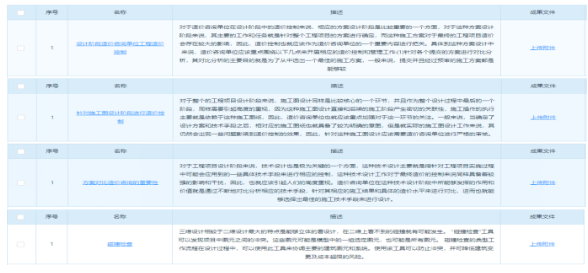

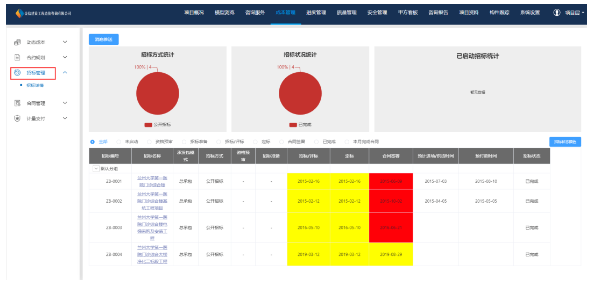

    对招标内容、招标进度、招标成果文件等进行统一管理，以指导整个项目的招标过程，清晰各招标任务节点的进展情况，并对下一步工作内容进行提前预警与计划安排，保障各招标任务顺利开展并完成。

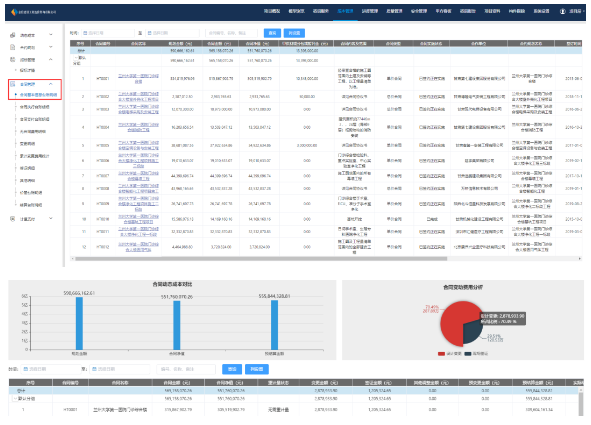

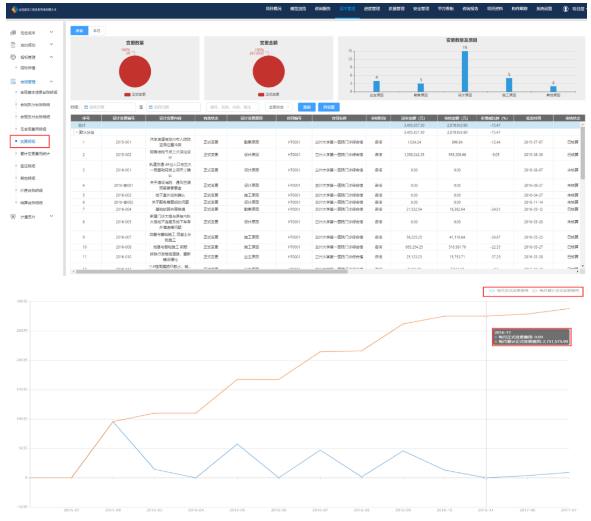

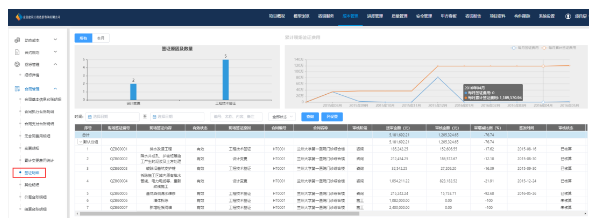

    实时统计合同的执行数据及计量支付信息，并自动生成图表展现合同目标金额和预结算金额的对比分析，合同外费用占比分析等，提升数据统计的效率和及时性。

    变更直观体现，归类变更的发生情况、种类，便于整体项目管理，为项目成本变化原因形成主观的数据支持。

    签证台账、预算文件及附件资料统一在系统存储，方便多人查看；并根据签证原因进行统计分析，为造价管控提供数据支撑。

    咨询服务界面呈现项目决策、设计阶段、实施阶段及竣工验收阶段项目相关《可行性研究》、《批复立项》等前期资料。根据不同权限查阅、下载及上传，方便各参建方工作开展，实现了随时随地网络化和无纸化办公。

    质量安全篇：

    作为移动互联网终端设备之一的手机，已成为生活的必需品，监督质量、安全，保留现场证据，从传统相机到手机再到BIM云，是从原始统计到智能化的转变。

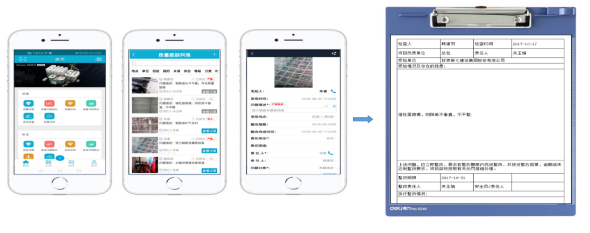

    参建各方通过手机端拍照录入质量、安全问题，随时上传BIM云端，随时确定质量、安全问题位置，督促责任单位及时整改。现场发现问题均生成整改报告，为合同管理提供有效依据。

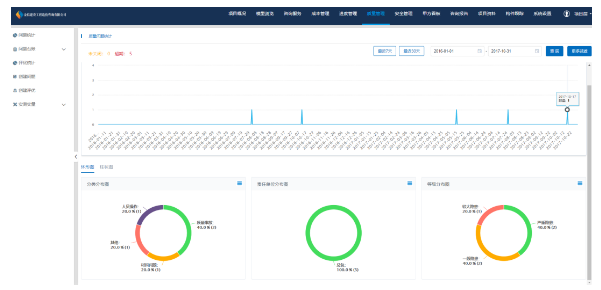

    现场发现的所有质量、安全问题在WEB端自动生成问题的统计图表，为例会和总结会提供数据支撑。

    甲方看板篇：

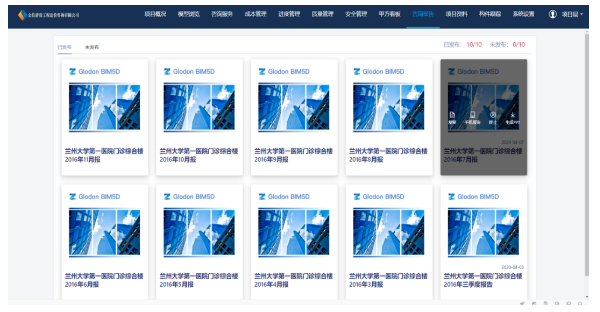

    在WEB端，每月向建设单位提交月报。

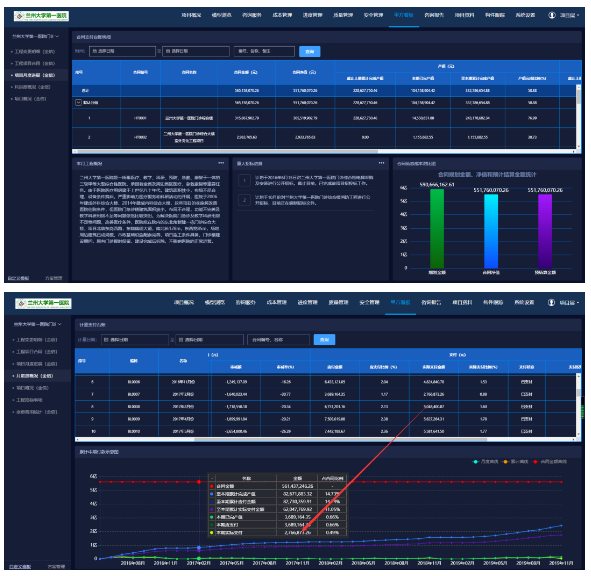

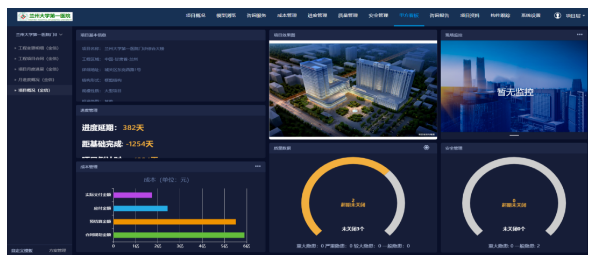

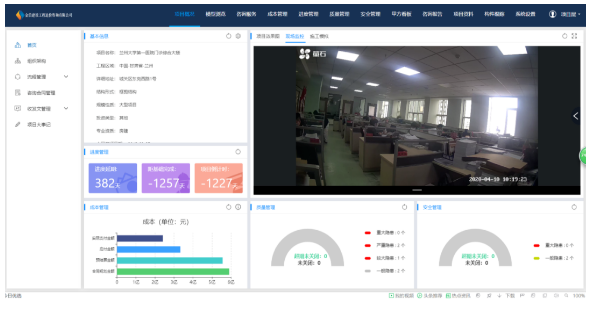

    根据甲方需求，定制“甲方看板”，将每月发现的质量问题、安全问题、月计量报表、招投标情况、合同签订情况等重点内容在网页端快速呈现，并且以图表分析、曲线图等方式向业主单位直观反映；WEB端连接现场摄像头、播放施工模拟视频等，随时查看现场情况。

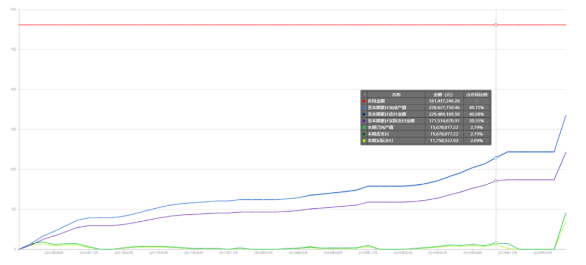

    根据业主单位业务需求，“甲方看板”中将月进度详细发生情况（审减额、审减率、付款详情、累计金额等）、项目进展情况、资金使用情况、项目重大招标进展等以曲线图和柱状图呈现。

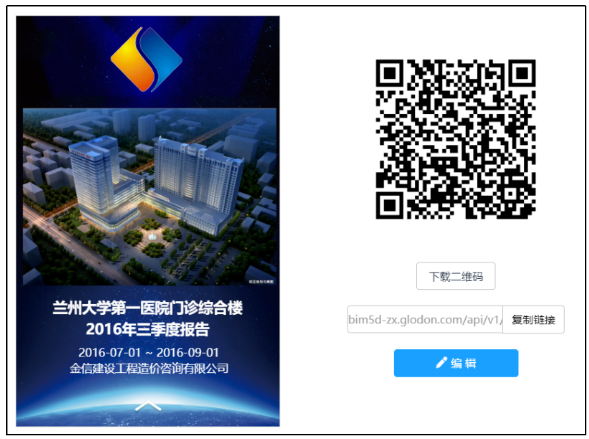

    咨询报告可通过手机扫描二维码，随时查看咨询报告便于办公。

    （二）管线综合布置

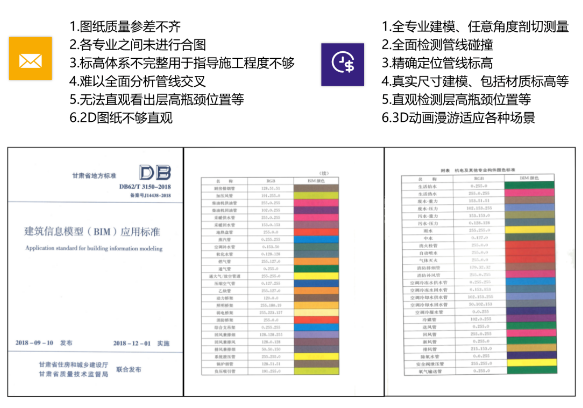

    依据甘肃省建筑信息模型（BIM）应用标准，设置机电安装管线颜色。

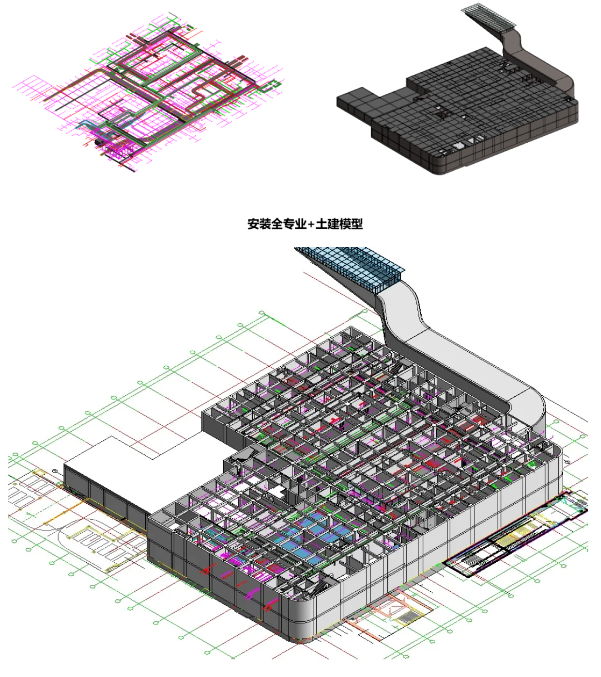

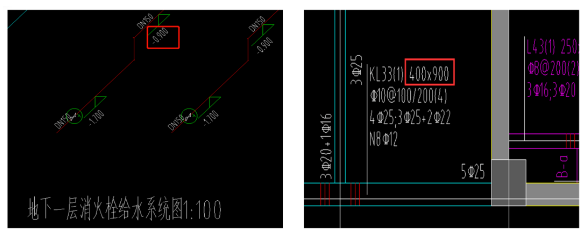

    根据各系统管道、桥架、风管标高及梁高初步确定管道绘制标高。

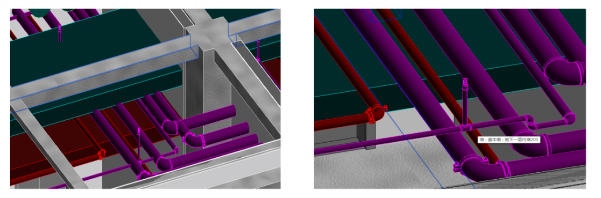

    喷淋系统支管与喷淋主管交叉

    支管避让主管原则支管进行翻弯

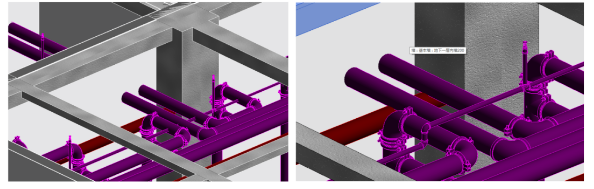

    风管与喷淋管交叉，喷淋支管与主管碰撞

    降低风管标高及喷淋支管进行翻弯处理

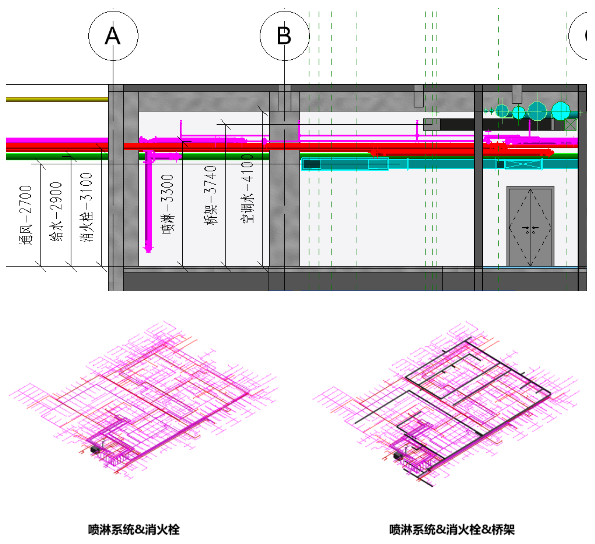

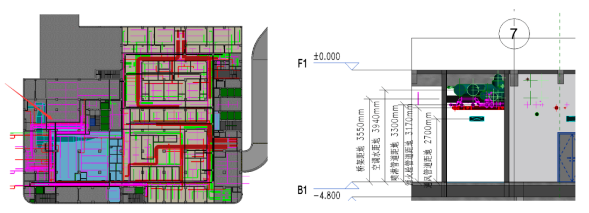

    针对管线复杂位置进行剖切处理，测量剖面图最下方管道距地高度是否满足净高要求

    （三）施工场地布置

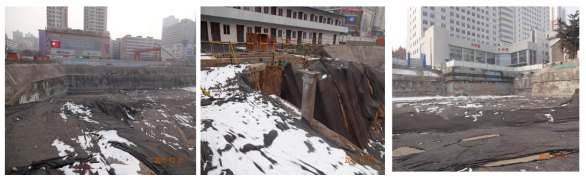

    该项目处在市区繁华地段，施工场地受限，在场地布置方面需要提前考虑机械进出场、材料堆放，塔吊吊装范围等问题；在确保工程建设的质量、安全和工期的基础上，应尽量少占用施工场地。当组合场地无法充分满足施工要求时，应加强对仅有的狭小场地的有效利用，以发挥出最大的实际价值。

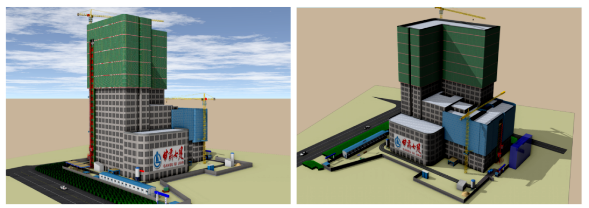

    根据施工单位现场布置图搭建场地模型。

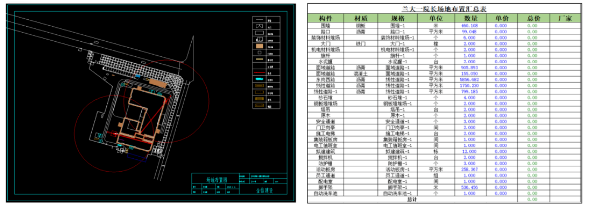

    在三维模式下搭建场地布置模型，实时导出场地布置CAD图纸，附带场地图例；并导出场地布置材料汇总表（场地模型中包含的构件、规格等）方便后期统计。

    （四）场景效果渲染

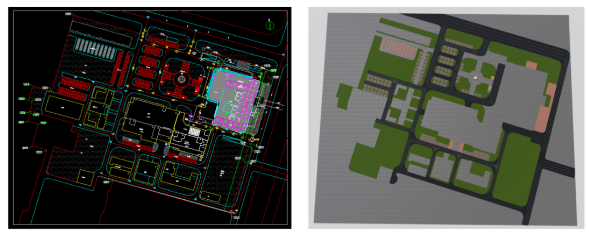

    根据总平图绘制场地模型，绘制前需对将营造的场景进行构思布局，细部节点应全面考虑。

    利用广联达GCL模型导入Lumion效果渲染软件，通过对材质调整呈现与设计相应的实物模型。

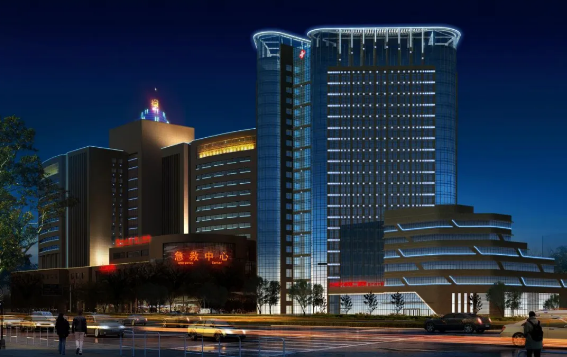

    利用软件各项功能，对建筑物及整个场景进行实时渲染，展示场地布置效果，建筑物及样板间装修效果，利于对外宣传。

    通过制作动画漫游，创建虚拟模型，让客户可以在短短几秒内体会到建成后的效果。

    P4、应用分享

    项目各单位进场后，建设单位根据参建单位已有的BIM技术，组建BIM项目管理中心，搭建BIM实施操作平台，通过BIM强大的功能，实现模型的施工模拟，方便各单位进行准确计价、计量，通过BIM操作工具让建筑物达到可视化，便于管理规划，高效决策，降低成本、减少资源浪费。在项目实施范围内安放监控摄像系统，通过BIM平台显示施工现场周边环境，便于管理人员及时掌握现场实施情况。施工进场后我公司配备了BIM技术人员进行专业化集中培训，组织实施，为项目建设期在安全控制、质量控制、投资控制、进度控制、风险识别方面提供有力保证，为建设单位提供精细的项目管理服务。
