Revit没有门窗族怎么办？Revit制作的可开启关闭的门族
来看思路
用门族创建门框及亮窗灯不可开合的部分，在门族中创建一个参考线，给该参考线设定驱动角度，用拉伸创建门扇，并将门扇与参考线锁定，达到驱动目的。
教程如下：

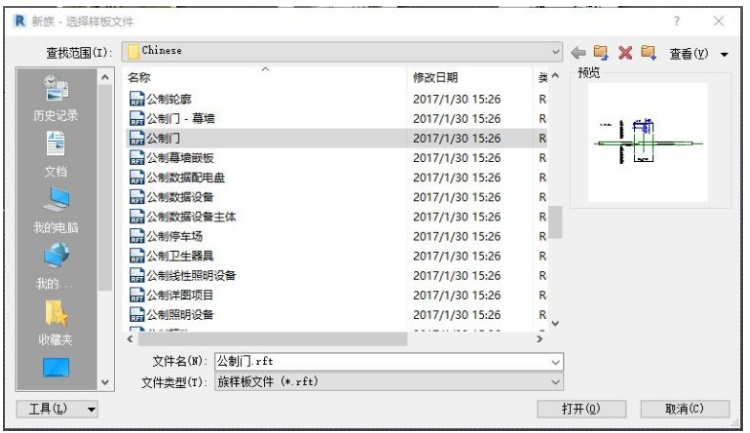

1.选择公制门族

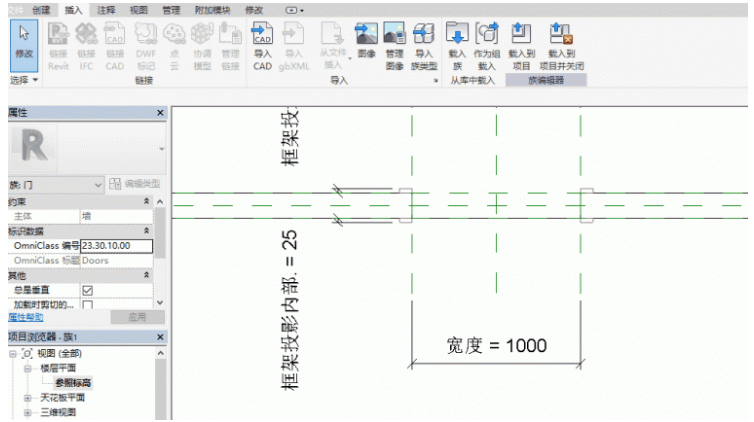

2.创建一条参考线，用来控制门的开启角度，并将参考线的顶端锁定在门框处的参照平面交点处。给参考线和水平平面之间给角度，设为开启角度。

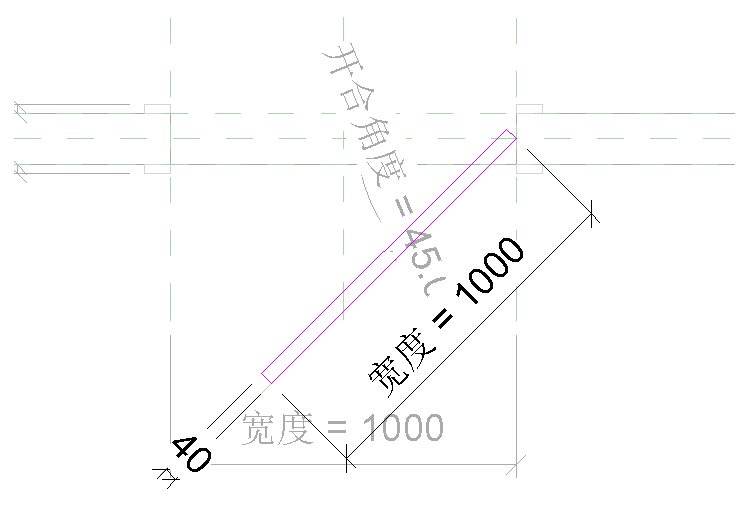

3.绘制门扇，这里我们需要绘制一个门扇，将门扇和参考线进行平行约束。即可达到参照线驱动门扇的目的。门扇绘制用拉伸命令即可完成。将一侧和参考线平行约束。

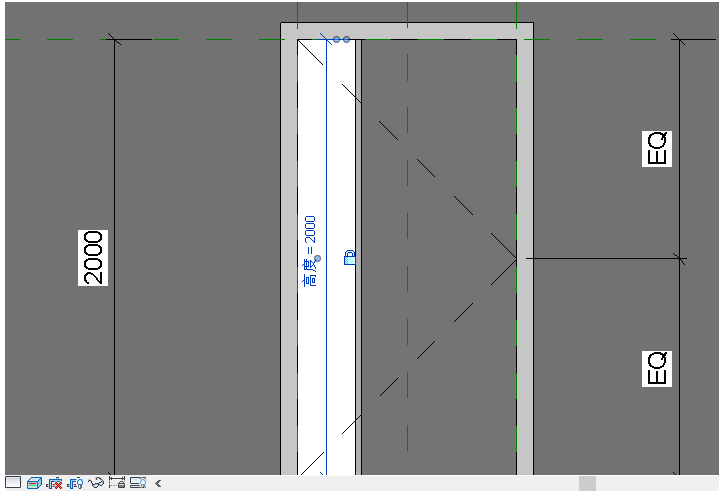

并在立面给高度参数

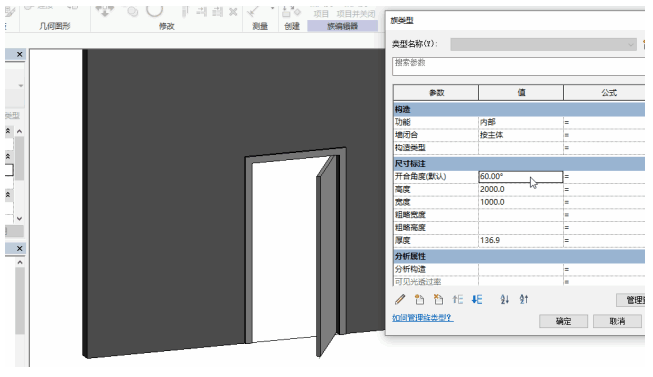

看下效果
给大家留个问题：能不能用判断给门设置开关呢？比如选开，门就打开，选关，门就关闭呢？下期为大家带来判断命令设置门开启关闭状态的办法。
