Revit利用dynamo两点放置分割装饰条

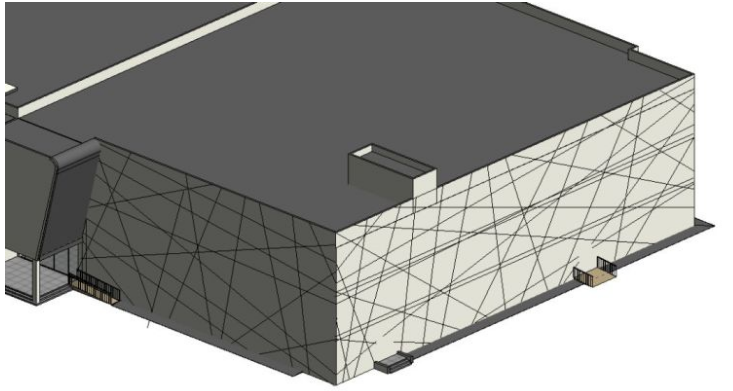

    有朋友做了一个建筑模型，模型外饰分隔条是用模型线画的，在渲染的时候无法渲染出来线。模型线没有体积，也就是说，模型线不是实体，所以无法渲染。所以必须将模型线转化为有宽度的实体，才能将其渲染出来。

    通过分析可以发现他这些模型线都是独立的线条了，所以只要将新做成的实体按照现有模型线的方式排布上去即可,方法有很多种，我们这里讲的是用两点自适应族配合dynamo快速放置分隔条。主要内容有两部分，一部分是两点自适应族的制作，另一部分是通过dynamo将这些族按照模型线的方式放置在模型上。

    首先讲两点自适应分隔条的制作方法

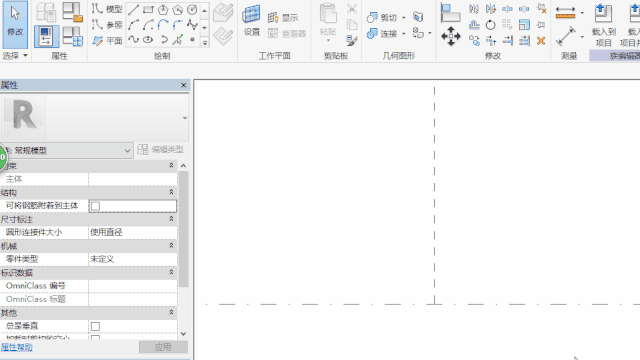

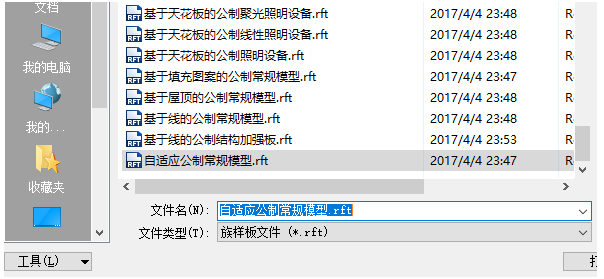

    1.新建族，选择【自适应公制常规模型】族样板

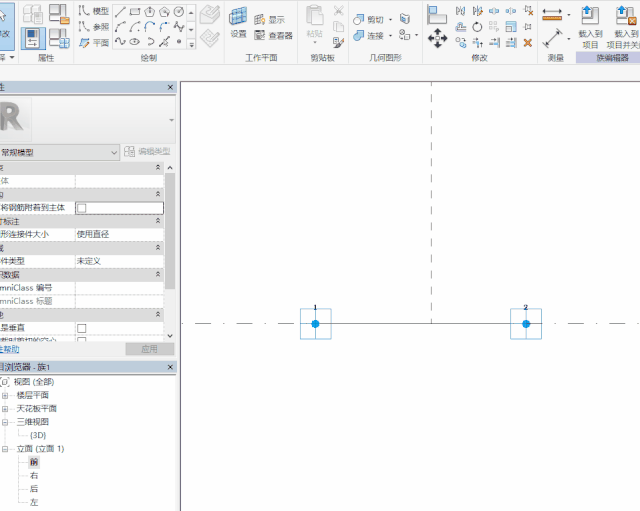

    2．在立面上创建一个两个点的样条曲线，并将两个点设置成“使自适应”

    3.再在另一个对应的立面上创建分隔条的轮廓，并利用样条曲线和轮廓创建实体，我们可以看到，实体的形状已经可以随着两个端点的移动而改变了。

    其实现在做的这个族已经可以布置在分割线上了，只是要一根一根的布置，效率非常不高。

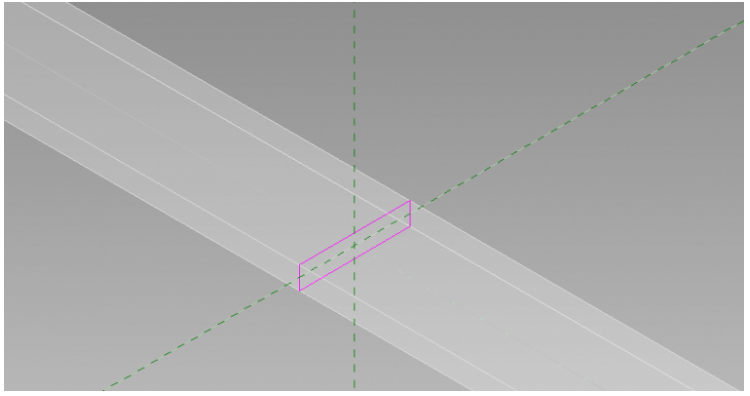

    但是这里我们发现了一个问题，分隔条是垂直插在墙面的，而不是我们预期的扁平面在墙面的。所以我们可以将轮廓转90度，这个大家根据自己的实际需求旋转就行。

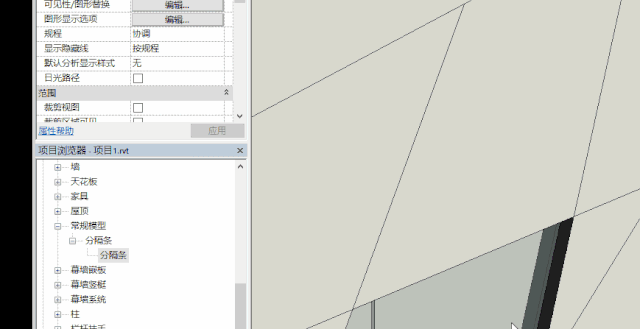

    手动摆放一个测试。已经没有问题了。

    接下来我们写dynamo节点

    还是通过两点来放置这个分隔条的族，还是我常用的两点放置的办法，之前绘制建议隧道的时候用的就是这个办法，其实原理很简单，就是中间会有一些用到的节点。

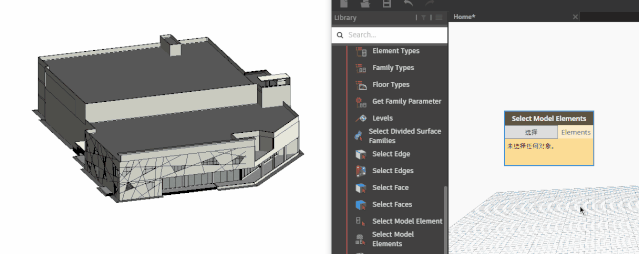

    1．选择模型中的模型线

    这里我们用到的节点是【ModelElements】节点。

    但是这样选出来会有很多其他的图元，我们需要将其他的图元过滤掉，只剩ModelCurve这图元就行了。

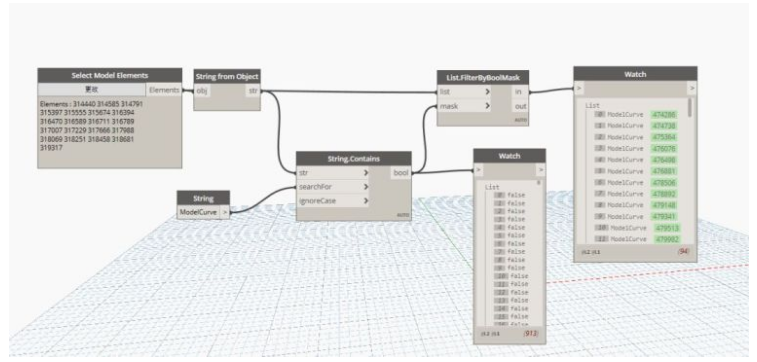

    2．过滤筛选模型线，通过【String.Contains】节点是否含有ModelCurve字符，再用【List.FilterByBoolMask】节点筛选即可。

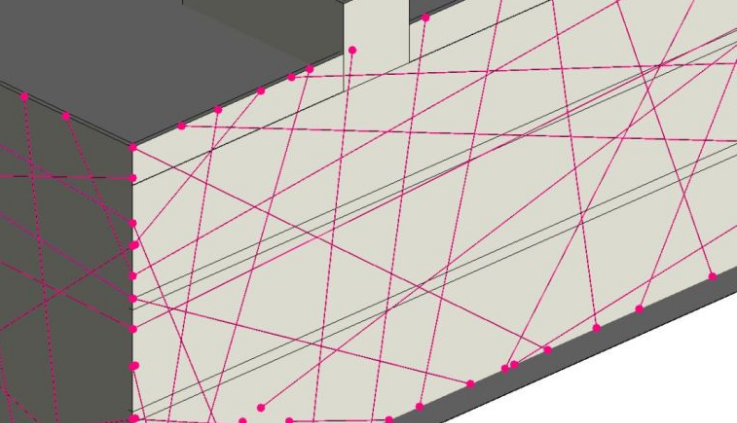

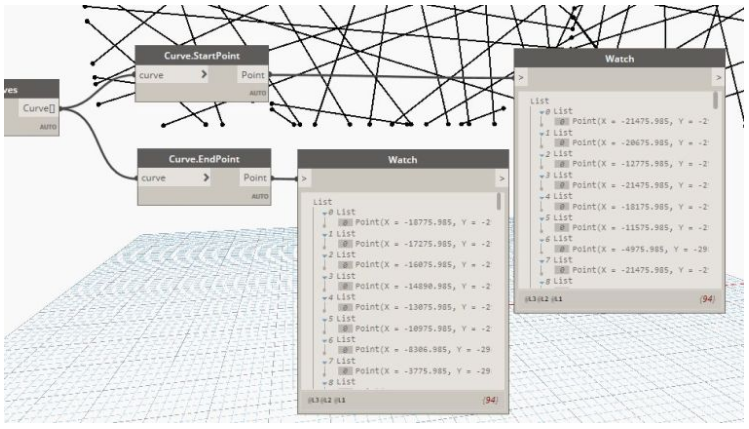

    3．读取模型线中的曲线，并获取每条模型线的起点和终点。用【Element.Curves】节点获取过滤后模型线中的线段，然后通过【Curve.StartPoint】和【Curve.EndPoint】节点获取线段的起点和终点。

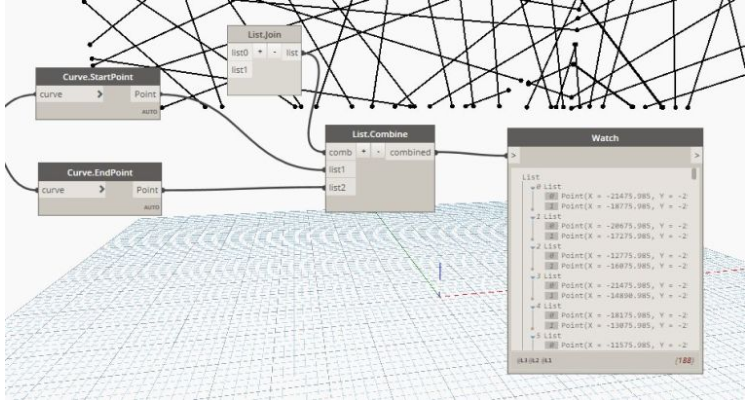

    并将这些起点和终点一一组合，形成（起点，终点）这样的模式，并通过【List.】和【List.Combine】节点实现这个过程。

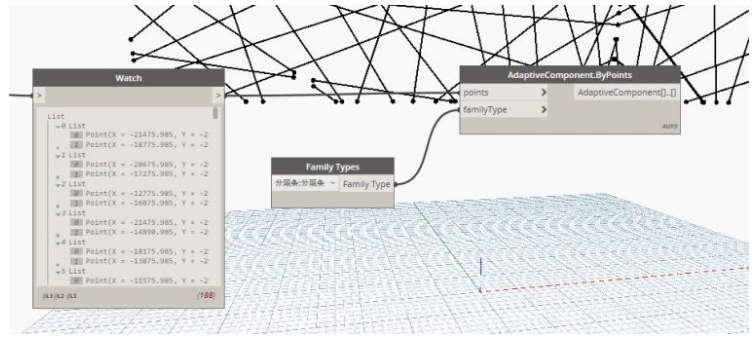

    4．将新建的基于两点的族通过现在点的列表放置即可。

    通过【AdaptiveComponent.ByPoints】节点可将预先做好的族按照坐标放置，之前的章节讲过，这里不加赘述。

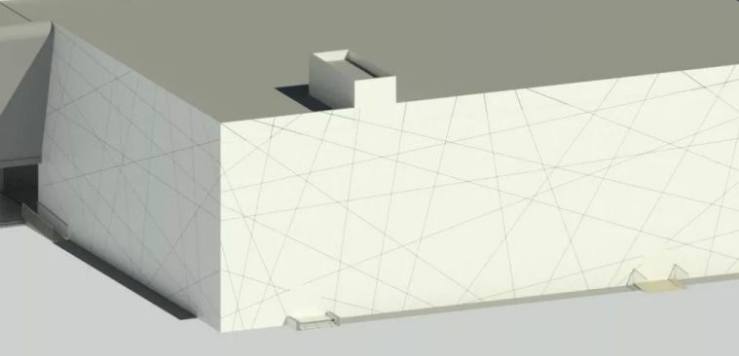

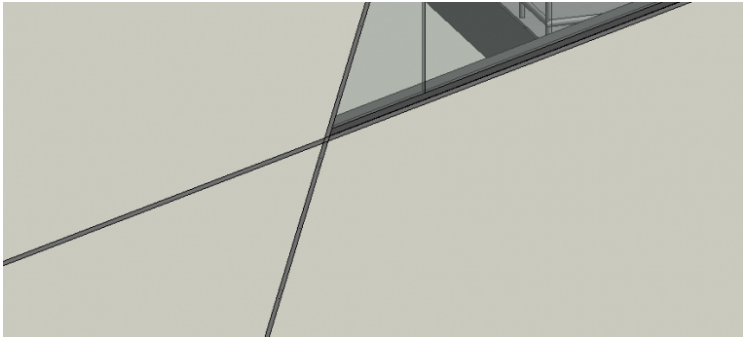

    效果如下：
