Revit倒圆角怎么做？如何控制Revit建模中的倒角问题

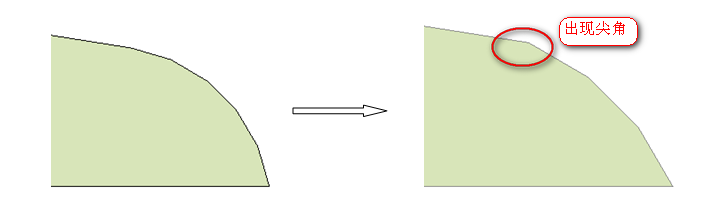

Revit族建模中，尤其是对于钢结构构件的建模中，不可避免的会碰到倒角的建模问题。如果约束控制不好，在参数值参变时，倒角不能始终与相邻图形保持相切，如下图所示，这是一个让人头疼的问题。

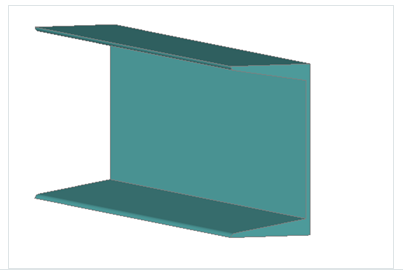

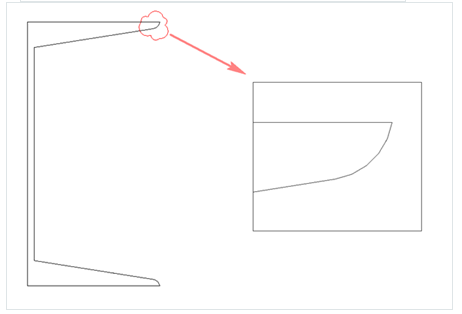

类型一：

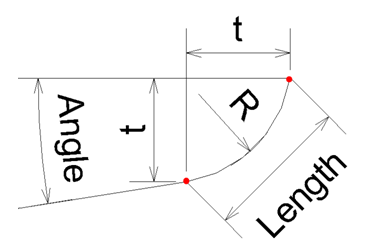

对于这种情况，我们需要以下几个参数以及约束来控制倒角，
Length=Sqrt(2)*t
R=Length/(2*cos(45°+Angle))
也就是，我们需要同时控制半径和弦长。

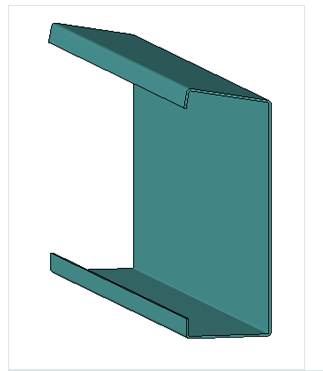

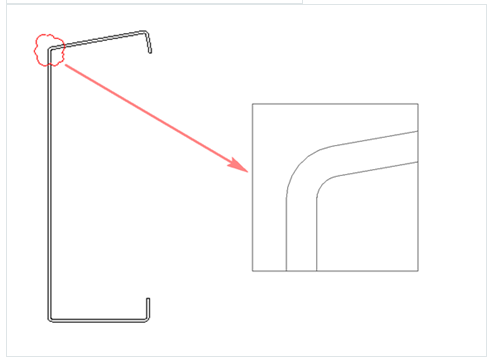

类型2：

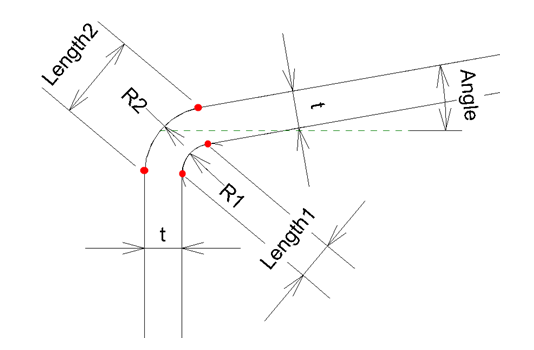

而对于这种情况呢，需要以下参数以及约束来对其进行控制。
R2=R1+t
Length1=2*R1*cos((90°+Angle)/2)
Length2=2*R2*cos((90°+Angle)/2)
如此一来，不论参数如何变化，倒角图形将始终保持相切.
BIM技术是未来的趋势，学习、了解掌握更多BIM前言技术是大势所趋，欢迎更多BIMer加入BIM中文网大家庭（http://www.wanbim.com），一起共同探讨学习BIM技术，了解BIM应用！
