Revit绘制预应力钢束怎么做？BIM混凝土连续梁预应力钢束建模
文章来源：慧远BIM
在桥梁三维建模中混凝土连续梁中的预应力钢束建模是让所有BIM工程师头疼的问题。由于预应力钢束由三维曲线构成，所以绘制管道路径极其困难。
在对桥梁建模过程中，我们找到了简便方法以快速放置预应力钢束。

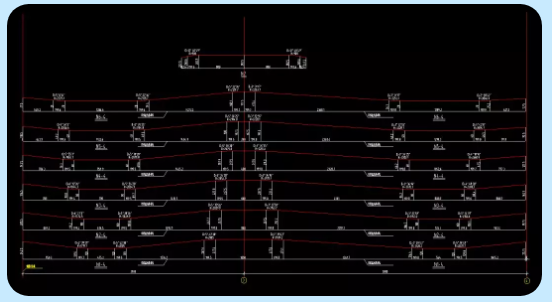

1、预应力钢束在二维设计中会给出相应的平面布置图与立面布置图。通过这两张图，可以得出每根预应力钢束平弯曲线与竖弯曲线。而预应力钢束的三维曲线是由平弯曲线与竖弯曲线的投影相交而成的，这就给我们建模提供了一个很好的方向。

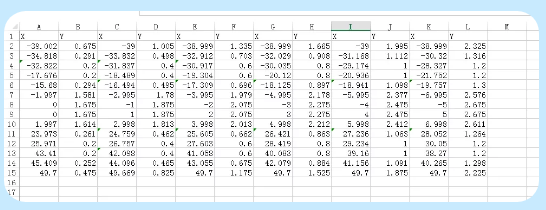

2、通过对图纸的解析，预应力钢束的平弯曲线与竖弯曲线都是由直线与圆弧线组成，通过excel记录所有转折点的对应桥梁中心线的定位数据。其中预应力钢束在设计时是通过圆弧段来处理钢束的弯折。所以在运用Dynamo进行设计时，可以通过这个模式来完成对平弯、竖弯曲线的绘制。

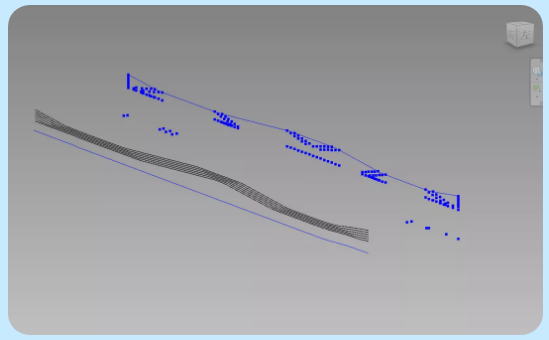

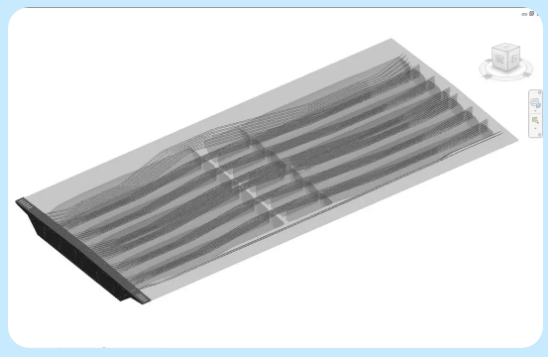

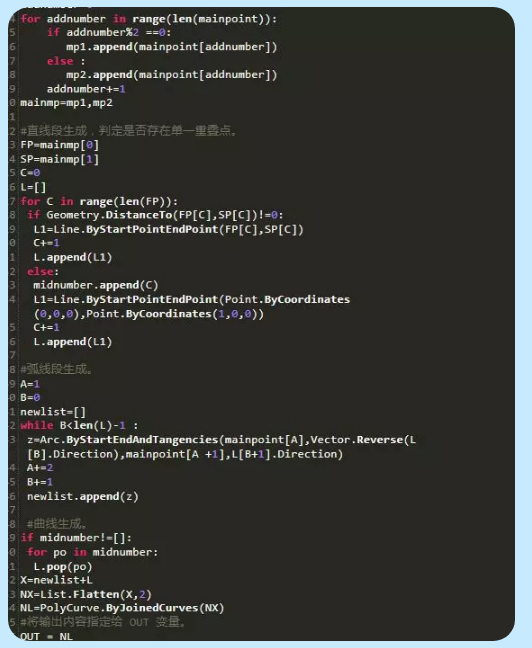

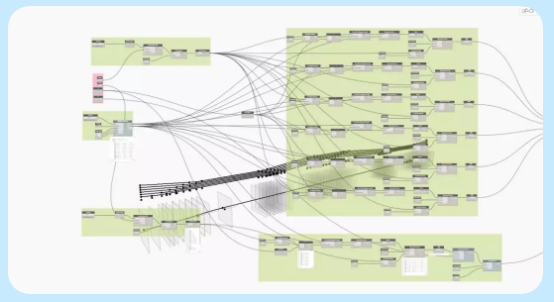

3、平弯、竖弯曲线的绘制是通过Dynamo进行的。通过对excel中数据的处理，可以快速定位各个转折点的位置并绘制对应的平弯、竖弯曲线。再通过平弯、竖弯曲线的相对投影得出对应预应力钢束的三维空间曲线。
BIM技术是未来的趋势，学习、了解掌握更多BIM前言技术是大势所趋，欢迎更多BIMer加入BIM中文网大家庭（http://www.wanbim.com），一起共同探讨学习BIM技术，了解BIM应用！
