Revit台阶怎么画？全国BIM技能等级考试之台阶族的创建
为大家介绍第十期“全国BIM技能等级考试”真题中台阶族的创建。

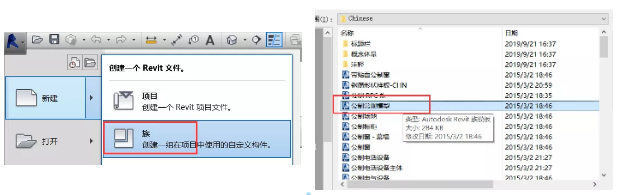

1.在Revit中选择新建——族，选择公制常规模型。

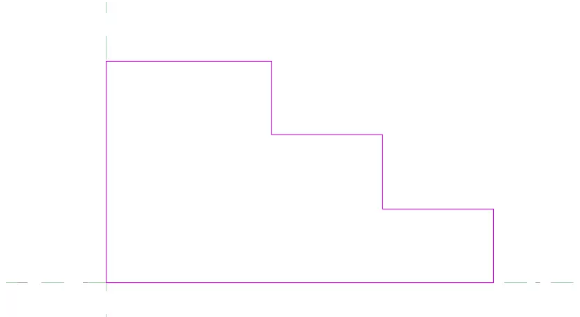

2.切换至立面—左，使用拉伸命令，用直线绘制出一段台阶，具体数值如图所示。

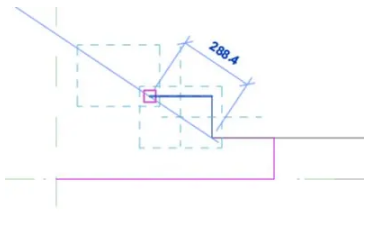

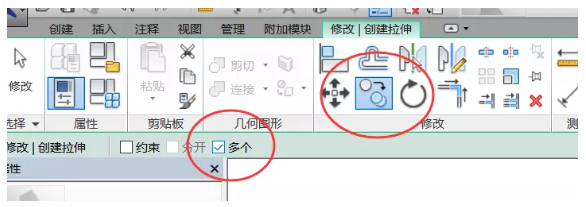

若台阶数量过多时，可使用复制命令，方法是：点击复制，勾选多个，选中一段台阶后，从底部依次复制，可得多段台阶。

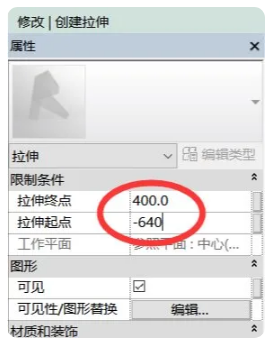

3.设置台阶的拉伸起点与终点，具体数值如图所示，点击确定。

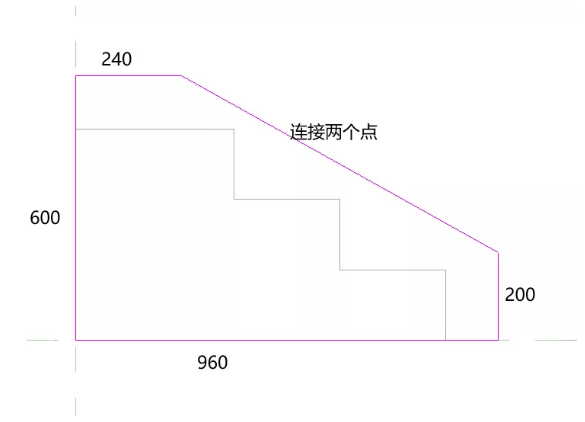

4.使用拉伸命令中的直线，设置拉伸起点与终点，点击确定。

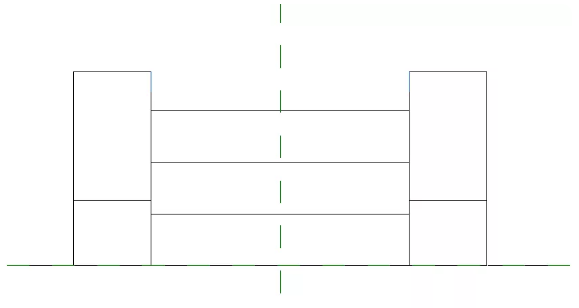

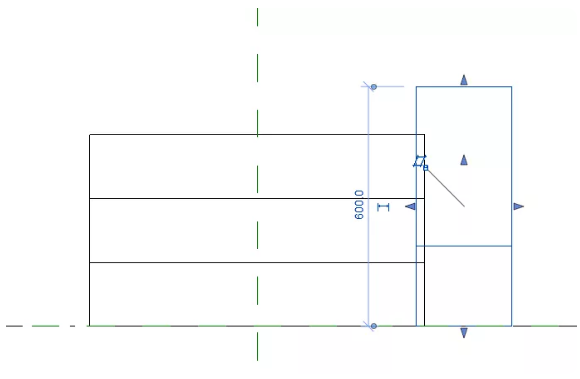

5.切换至立面—前，选中台阶，使用镜像命令或快捷命令MM，点击正中轴，即可镜像出剩余部分台阶。

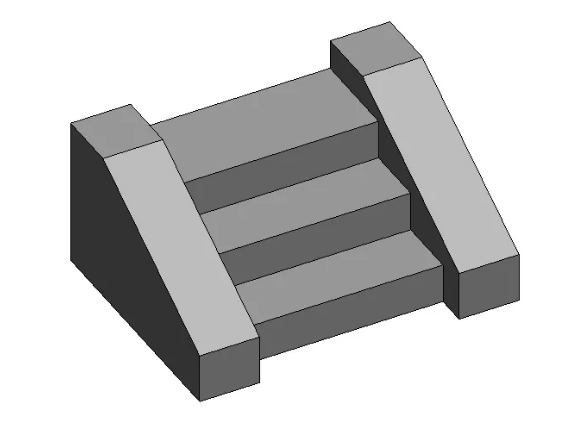

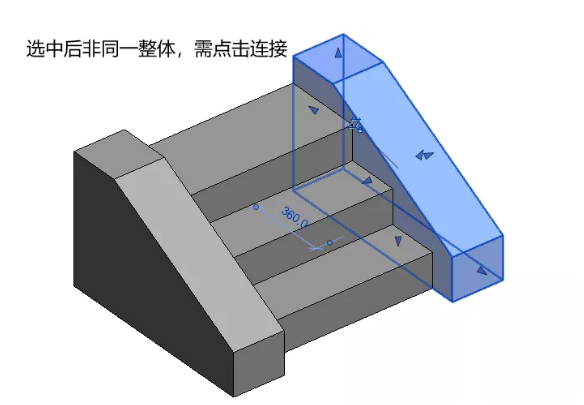

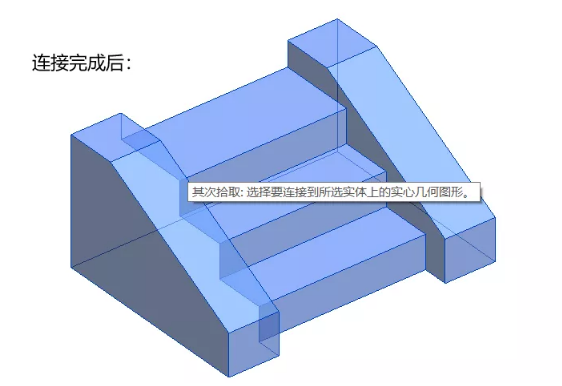

6.选中修改面板中的连接命令，将台阶连接成同一整体。这就是用Revit绘制台阶族。
