Revit中斜梁的搭接问题

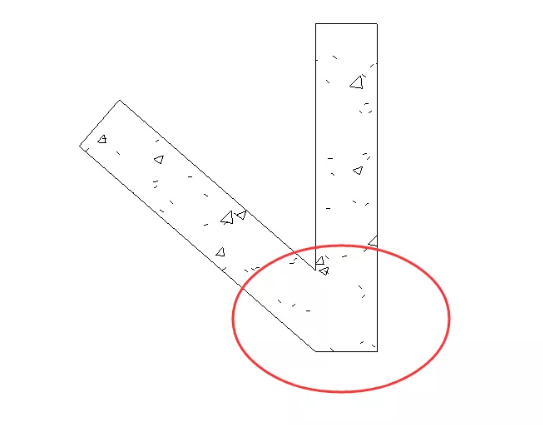

在Revit中，我们绘制建筑结构经常需要绘制结构框架，也就是我们所说的梁，对于非常规建筑来说，梁的搭接会出现很多问题，如下图。
图中的梁的搭接并不是我们想要的，这时候就需要我们单独处理一下结构框架的连接方式。

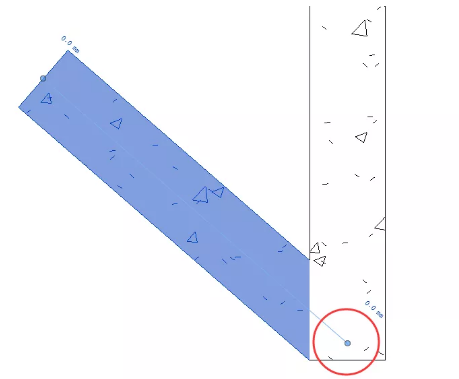

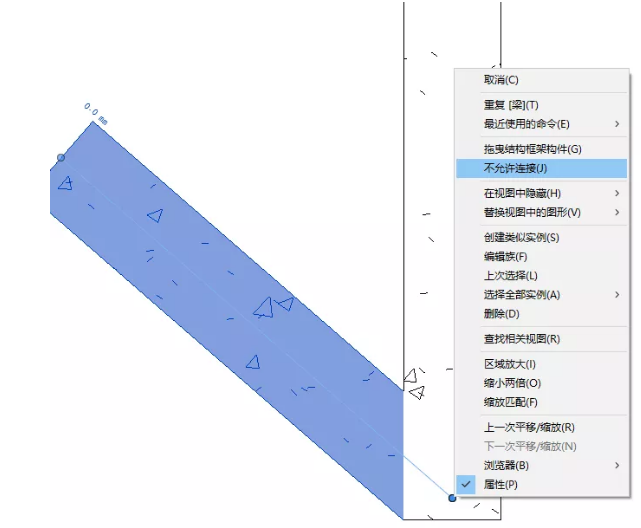

1、随意点击其中一根梁，在梁的端点单击右键，选择不允许连接。

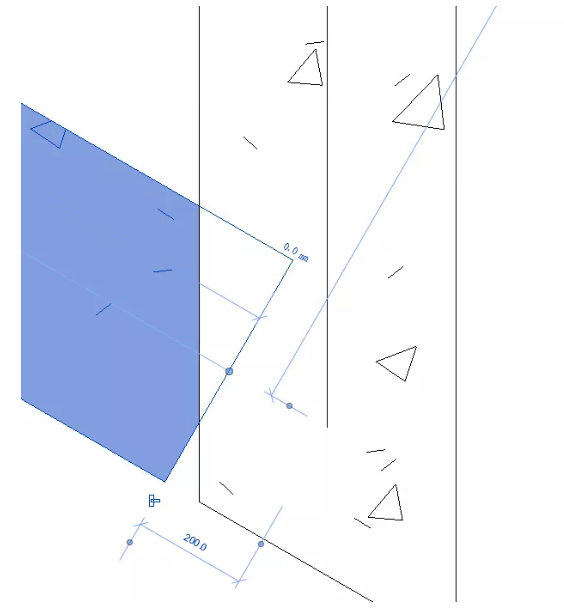

2、两根梁分开后，用线性模型在另一根上画出梁的中线。

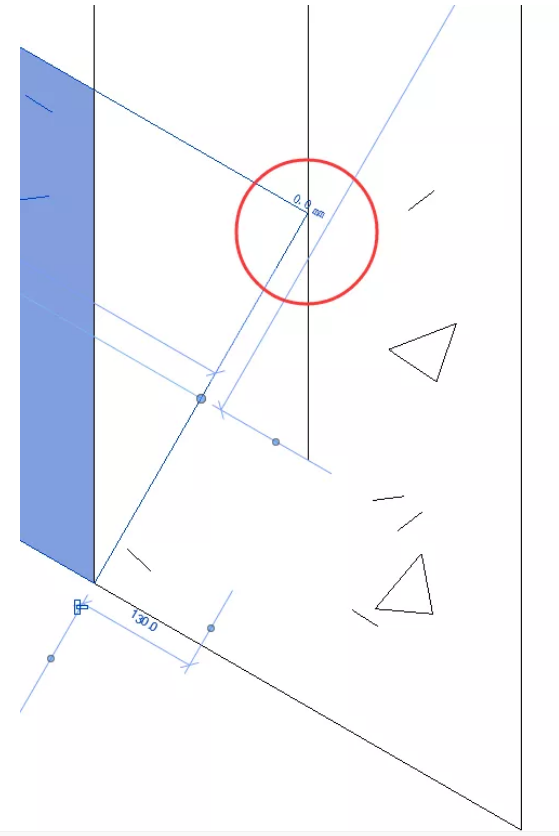

3、拖动分开的梁，注意梁的边角不能超过中间线段尽量贴合，但绘制出来的搭接量还是会出现一个小缺口。

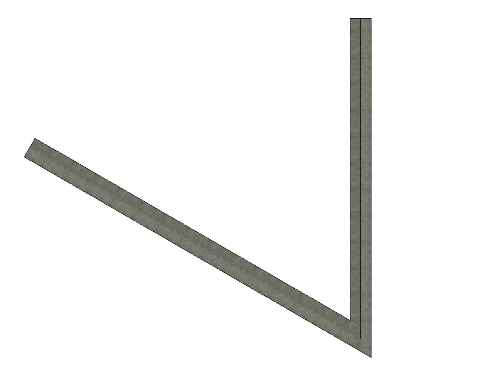

4、最后绘制的搭接梁就完成了。
