最近刚接手一个钢结构项目，运用到revit钢结构的功能就此对其中节点剪力板的运用做一个总结，分享出来也希望对大家有所帮助。

    1、型材编辑

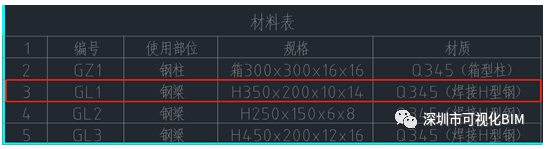

    首先我们在提供的图纸中找到相对应的型材信息，如下图以GL1举例。由材料表可知GL1规格为H350x200x10x14(型钢高度*翼板宽度*腹板厚度*翼板厚度)的焊接H型钢。

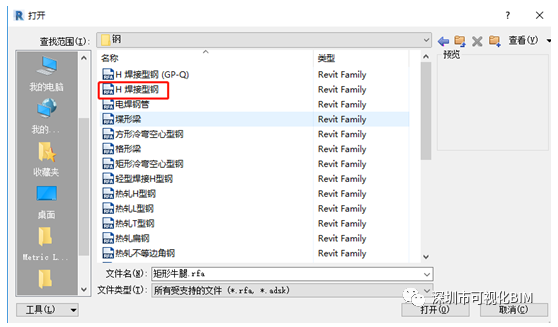

    我们找到软件中结构-梁功能打开以后去族库中载入相对应的焊接H型钢,步骤为载入—结构—框架—钢—H焊接型钢.

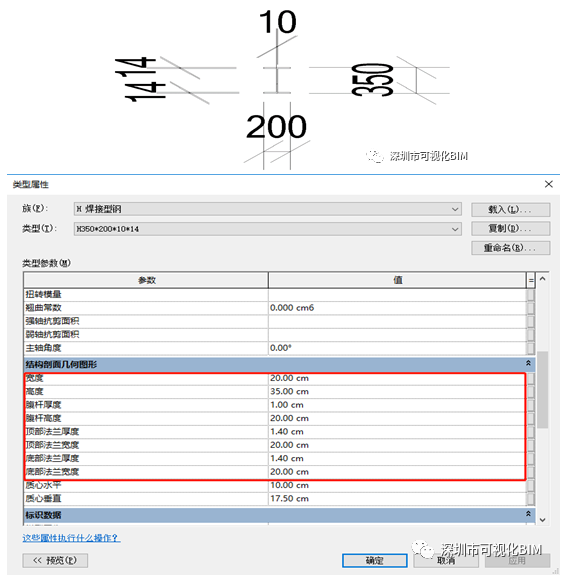

    型材载入进来后我们根据图纸中规格信息编辑参数，要注意的是软件中参数的是以厘米为单位。（法兰指翼板）

    2、型材连接

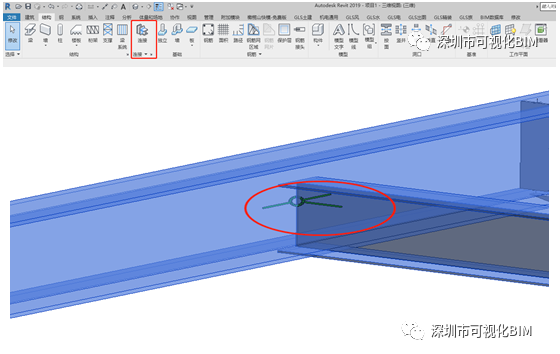

    选择两个需要连接的梁点击结构功能区中的连接按钮，且梁接成功以后会出现如下图绿色连接标志。

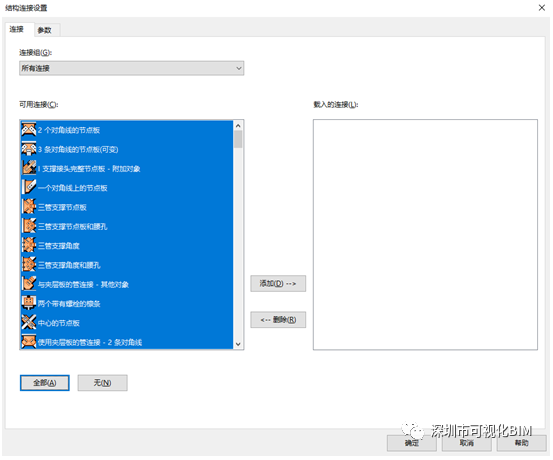

    点击连接键中的下拉按钮打开结构连接设置点击全部—添加—确定，这样就把连接类型载入进来。

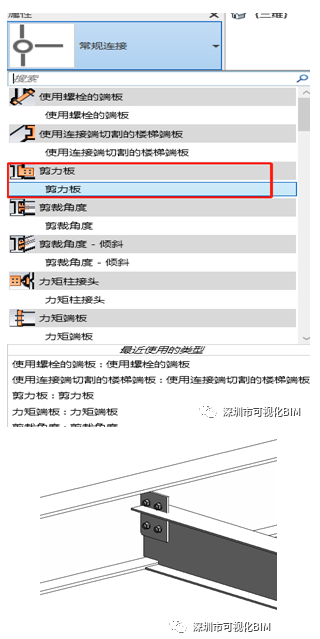

    然后点击绿色的连接标志在右侧属栏中选择所需要的连接方式，（这里我们以剪力板举例）模型中会生成对应的连接节点。

    3、节点参数修改

    节点类型一

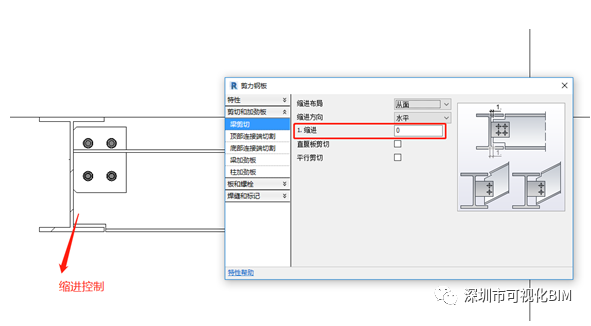

    双击节点进入参数修改面板，缩进控制次梁腹板端点到主梁腹板的距离（模型在精细显示下节点才会显示）

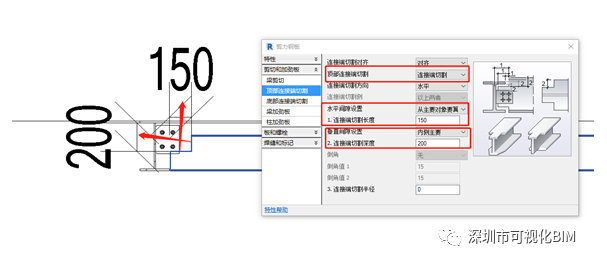

    如果顶部连接端需要切割，点选连接端切割且切割尺寸如下设置，如若无需切割在第一红框中可选无。底部切割设置如同。

    可根据图纸节点需求，添加加劲板。

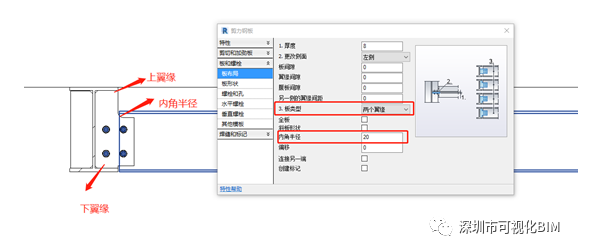

    在板布局中我们可以根据需求添加连接板的翼缘和修改内角半径。

    可以根据节点位置需求先去垂直螺栓—布局中调整板的位置

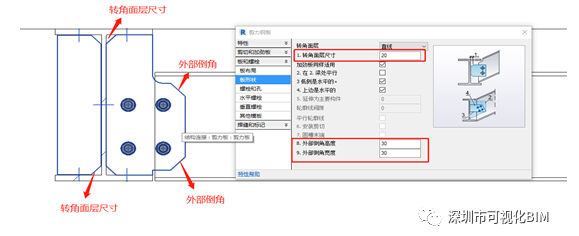

    板形状中控制外部倒角的大小，与转角面层的尺寸。

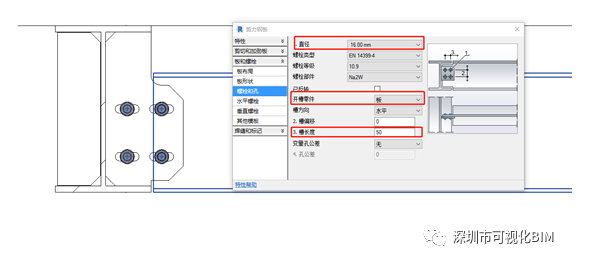

    螺栓的大小，型号选择，以及根据需求选择是否开槽，开槽的零件

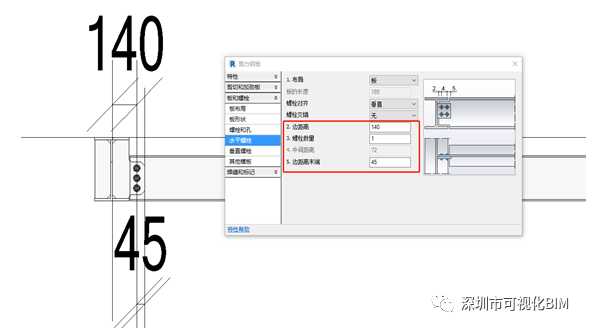

    水平螺栓的控制如下图，螺栓数量表示水平螺栓的列数。

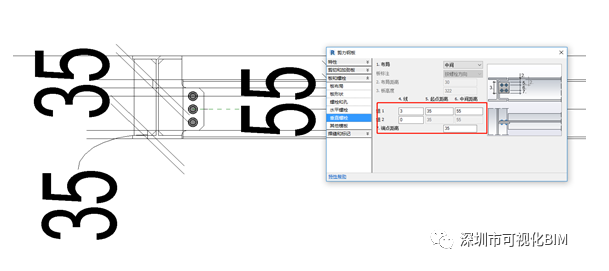

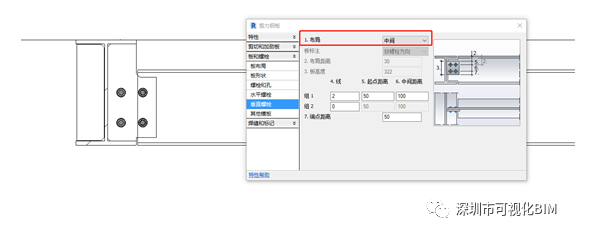

    垂直螺栓控制，4表示垂直方向的螺栓个数，5、7表示最外螺栓到板边缘的距离，6表示中间螺栓两两距离。

    节点类型二

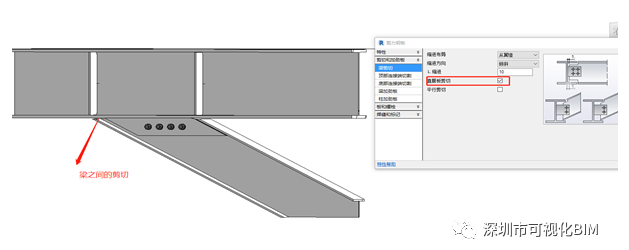

    当两梁需要斜接时勾选梁剪切中的直腹板剪切，两梁会自动剪切好。

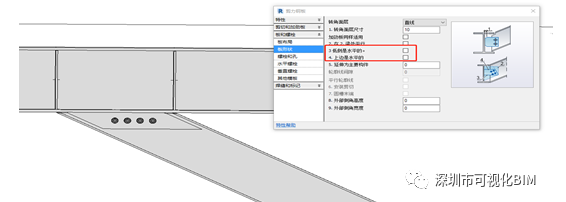

    连接板的形状更改可以进入板形状中把把3、4选项的勾取消。

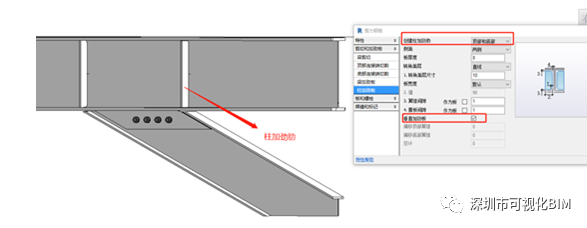

    斜接梁的加劲肋创建在柱加劲板中，可根据项目需求勾选加劲板的方向和垂直与否。

    节点类型三

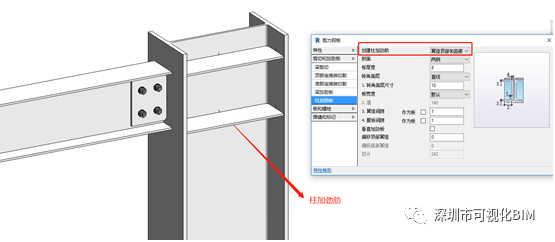

    当梁需要接H型柱时，我们可以通过柱加劲板调出柱子的加劲类型

    今天的文章就分享到这里，欢迎感兴趣的朋友一起研究补充。(本次使用版本revit2019)
