Revit轴测图怎么出？你知道如何利用三维视图制作轴测图么？
利用三维视图制作轴测图的方法
在项目制作过程中，对于模型中重点部位，如风机房，水泵房及管道复杂交汇处，通过在平面图上的表现往往不能准确的表达出各专业管线间的关系，这时就需要三维轴测图来辅助施工了。

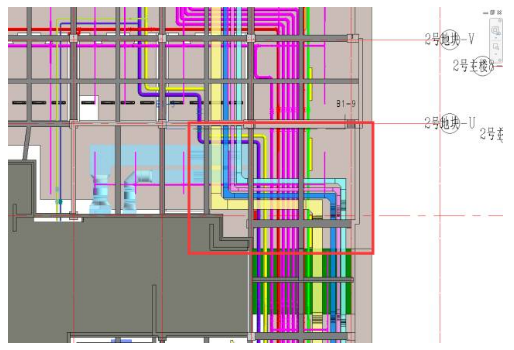

第一步：在模型平面图中找到需要制作轴测图的部位，如下图中管线复杂部位。

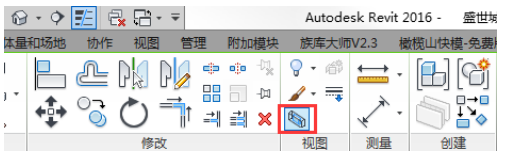

第二步：选中其中一根管线，并点击上方视图选项卡中的选择框选项（快捷键BX）
形成如下图所示的三维视图，在视图中通过视图框的拖拽形成想表现的视图。

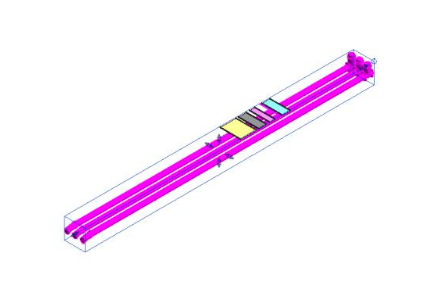

拖拽前

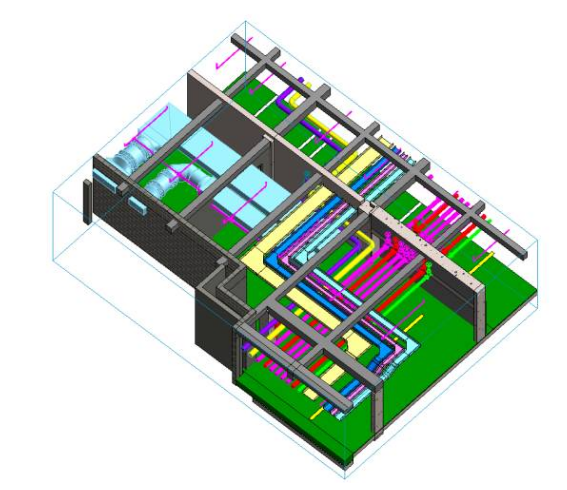

拖拽后
第三步：视图角度确定后，点击锁定视图，将三维视图视角锁定（锁定后无法转动视角）。

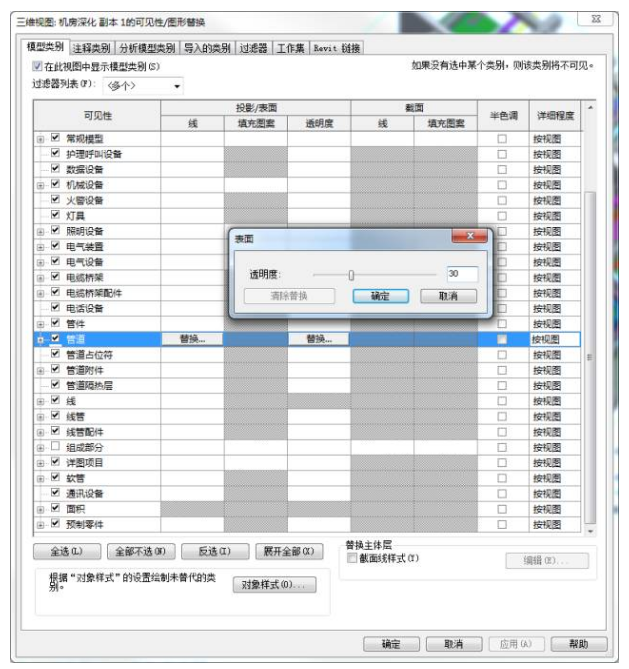

然后通过在可见性（快捷键vv），调整视图中管线的透明度，方便查看，如下图中管道透明度的修改。

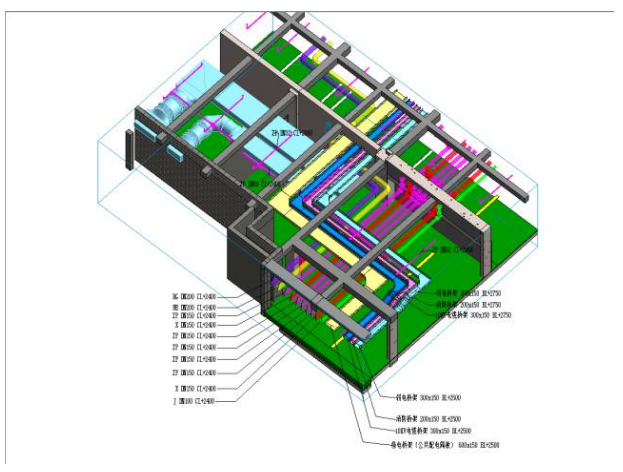

第四步：利用按类别标记功能（TG）对管线进行尺寸标注。
至此，轴测图的基本方法全部介绍完毕啦，小伙伴们，你们学会了么？快拿去练练手吧~
文章作者：胡斌
来源：广筑工程
