Revit链接CAD看不到图怎么办？一招搞掂CAD布局无法链接到Revit难题
文章来源：互联立方BIM咨询

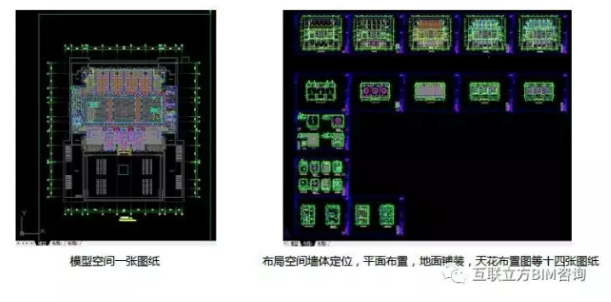

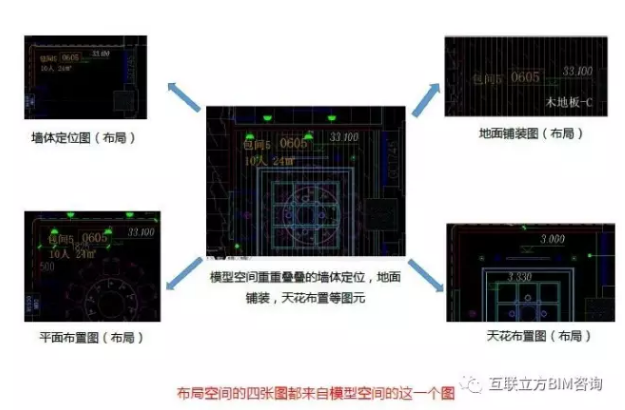

CAD分模型空间和布局空间，设计时一般是在模型空间画图，用布局出图。目前我们建模参照的建筑结构和机电图纸多是直接通过模型空间出图的，大多数情况我们直接将图纸链接到Revit中即可满足我们的建模要求。但有时我们也碰到通过布局出的图是在模型空间图纸基础上处理过的。如精装修图纸，模型空间参照建筑图，精装修部分在布局空间完成绘制。相比布局空间按各项功能区分的清爽干净的图纸，模型空间的图纸给人的感觉简直是一团乱麻。Revit链接CAD图纸，只能显示模型空间的内容，我们需要的布局空间图元获取不到。非常影响建模。如果能够将布局中的图纸内容链接到Revit中，就可以省去很多参照图纸的麻烦。

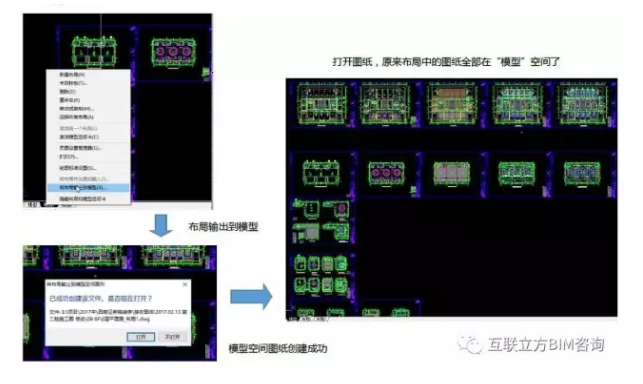

利用CAD的“将布局输出到模型”的功能即可将布局中的图纸转到模型空间。进一步处理后即可实现在Revit中链接精简的图纸，排除图纸的干扰，提高建模质量和效率。
具体操作如下：

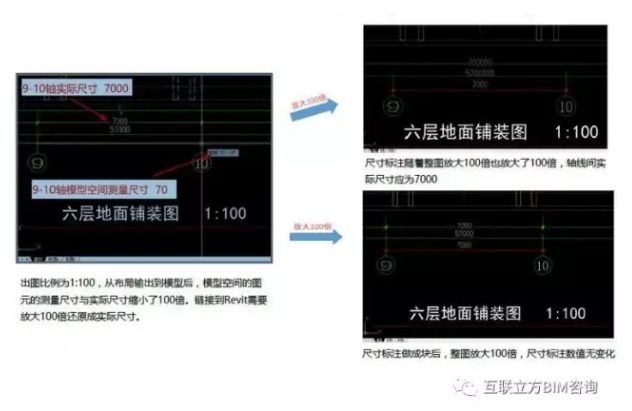

布局空间的图输出到模型空间时，是按1:1的比例输出的，一般布局的图是按出图比例设定的。链接到Revit中的图纸需要按1:1的实际尺寸链接。这时需要将输出到模型中的图纸按比例放大，还原为1:1的实际尺寸。
特别注意的一点是：CAD中的尺寸标注在放大后标注数值会变化，若需要保持尺寸标注值不变，需要在放大整体图形前将尺寸标注做成块。
