Revit怎样绘制楼板教程：Revit绘制斜楼板的三种方法 ?
文章来源：BIM国际庭院
Revit绘制斜楼板的三种方法
第一种：

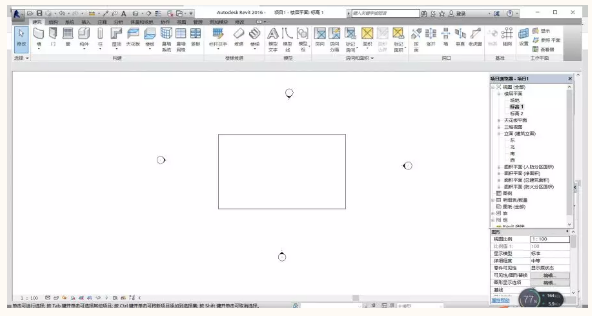

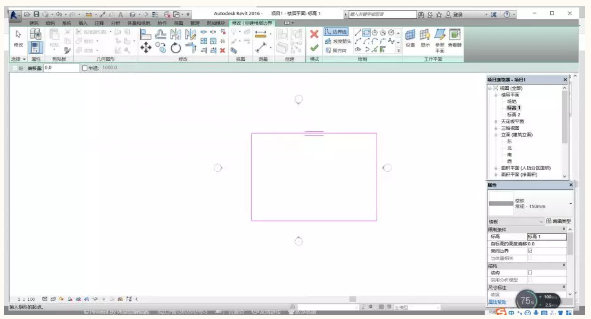

01、在"建筑"选项卡中选择“构建”面板中的“楼板”按钮绘制好楼板。

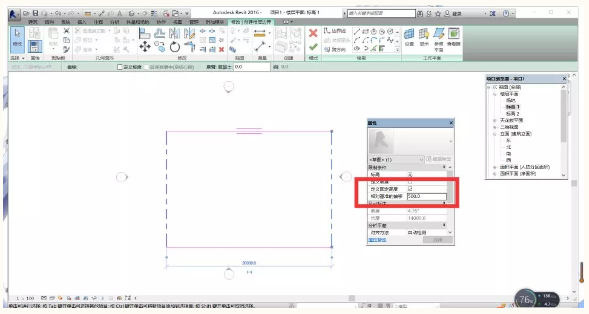

02、选择左边的线，在"属性"选项卡中勾选“定义固定高度”，修改“相对基准的偏移”的值。

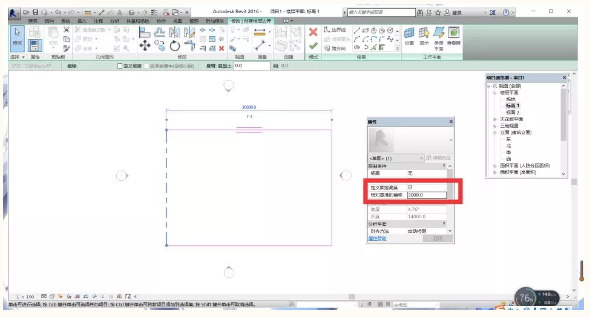

03、选择右边的线，在"属性"选项卡中勾选“定义固定高度”，修改“相对基准的偏移”的值。

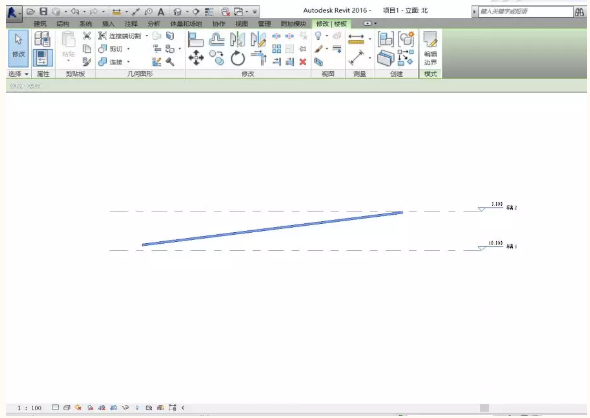

04、效果图。
第二种：

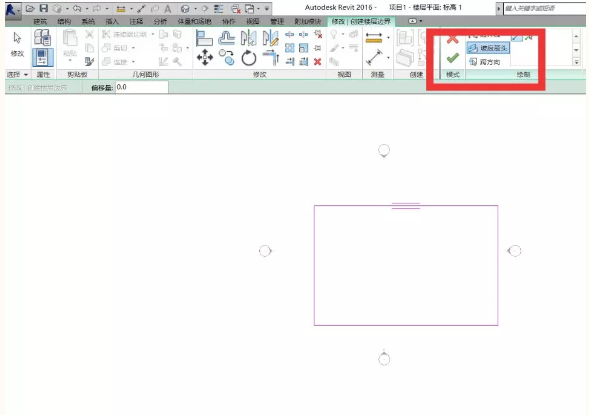

01、绘制好楼板的图形后，再选择“坡度箭头”。

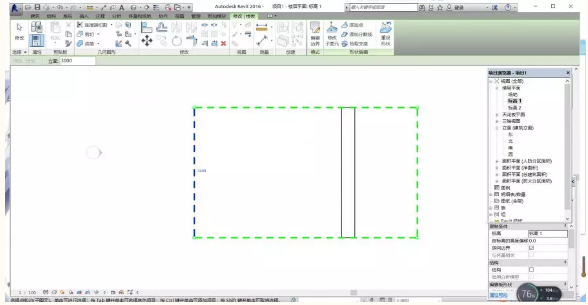

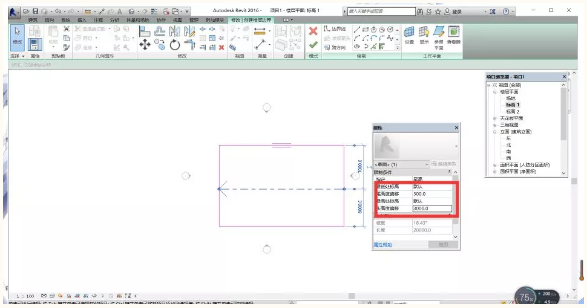

02、绘制好倾斜的方向箭头，修改“尾高度偏移”值和“头高度偏移”值。

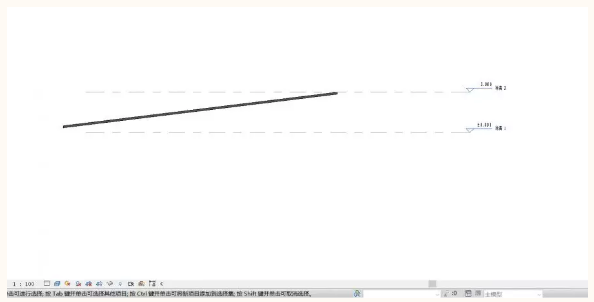

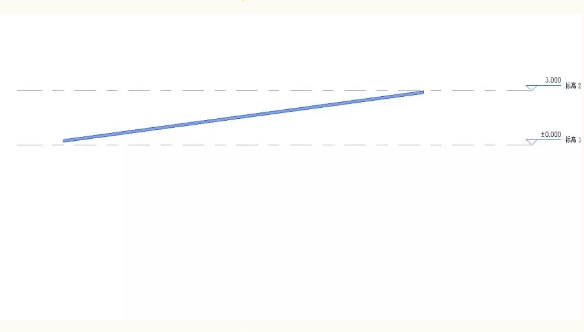

03、效果图。
第三种：
01、绘制完成一块楼板。

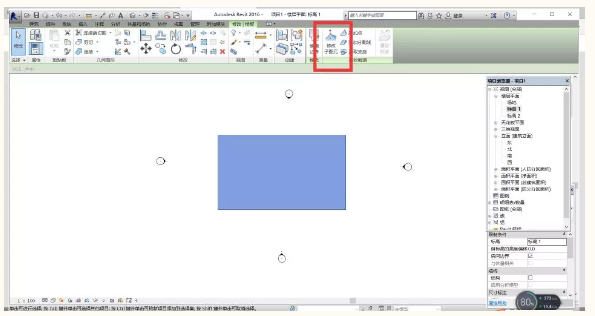

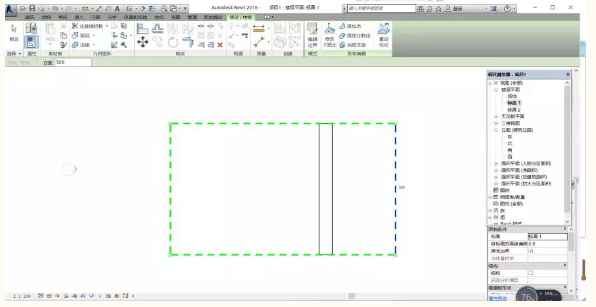

02、框选楼板，点击“形状编辑”面板中的“修改子图元”按钮。
03、单击左边的线设计好高度。
04、单击右边的线设计好高度。
05、效果图。
在Revit中三种画斜楼板的方法，
你都学会了吗？
