Revit幕墙嵌板族如何创建？Revit2018利用自适应族制作矩形幕墙嵌板
一些学员在网上曾经看过一些视频，讲解如何利用Revit中的自适应族制作矩形幕墙嵌板，视频中的Revit版本是2013甚至更早期的版本。在2018版本之后按照原方法则无法成功。下面我们就详细讲解一下如何利用Revit2018版本的自适应族制作矩形幕墙嵌板。
Step1：建立异形幕墙结构
利用通过点的样条曲线绘制幕墙形状
生成实体幕墙

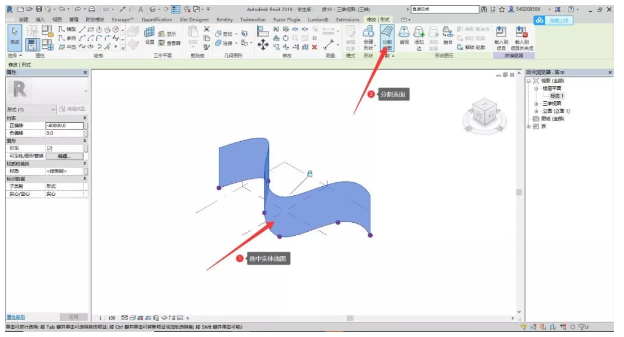

分割幕墙表面

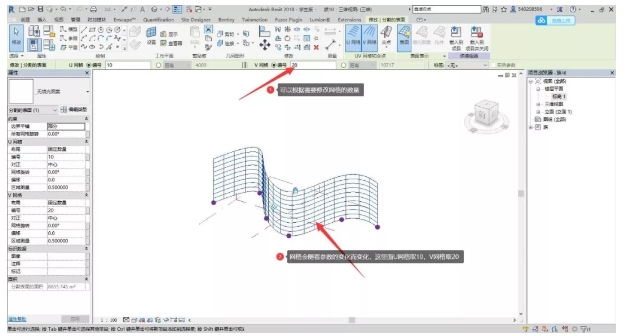

修改幕墙UV网格参数

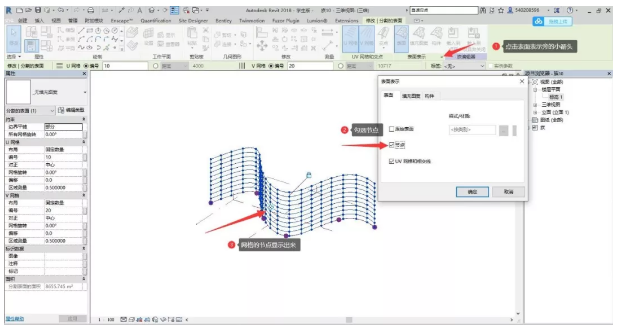

打开表面节点
Step2：建立自适应矩形嵌板

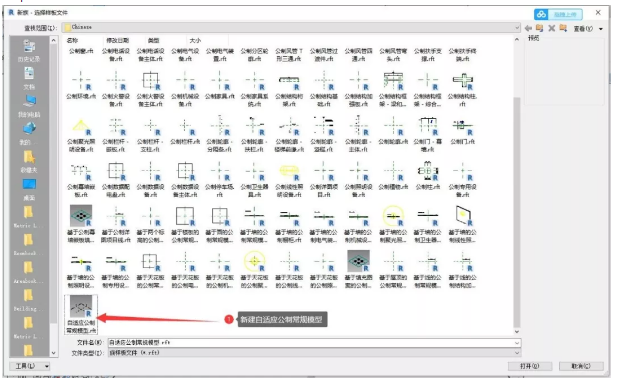

新建自适应公制常规模型

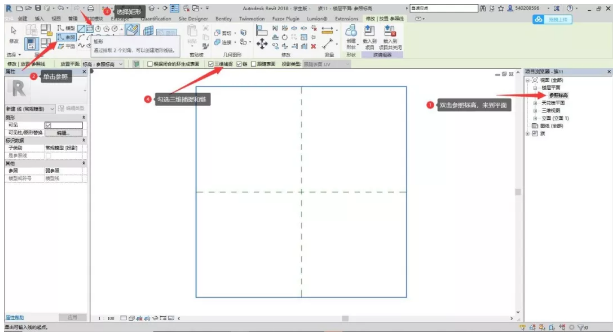

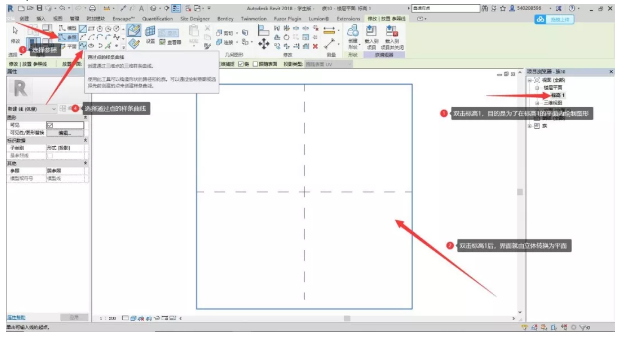

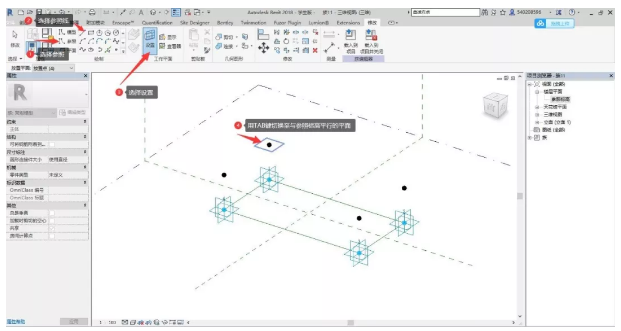

选择参照平面
利用矩形参照绘制参照点

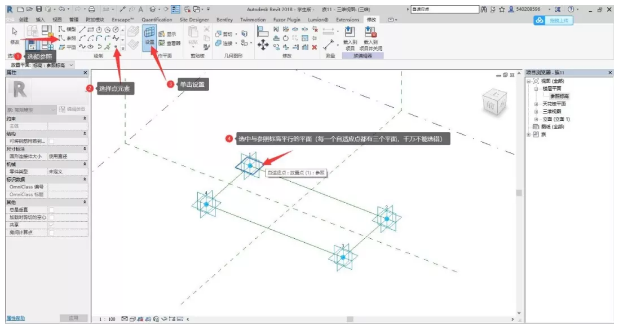

将参照点自适应

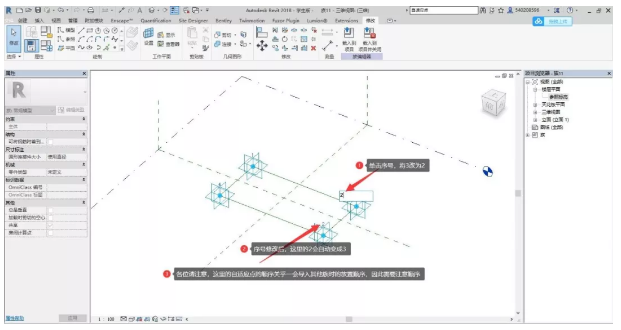

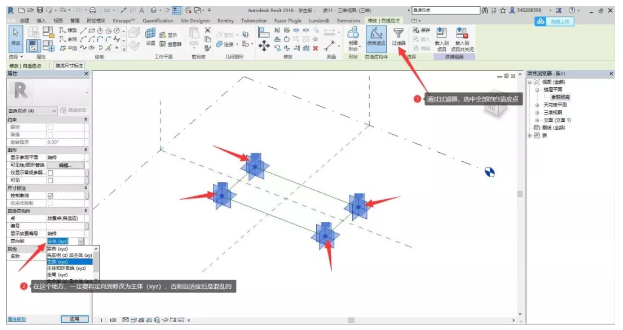

将自适应点正确排序
将自适应点定向到参数修改为按主体XYZ
放置新的参照点

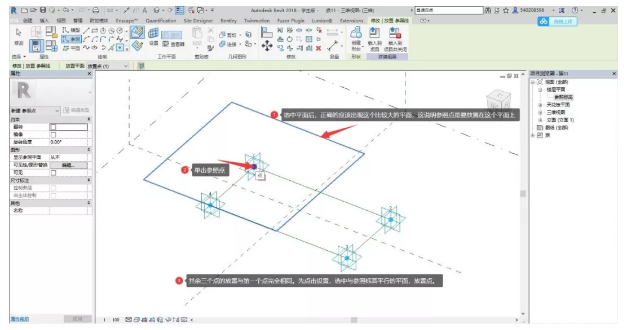

选择参照平面依次放置四个参照点

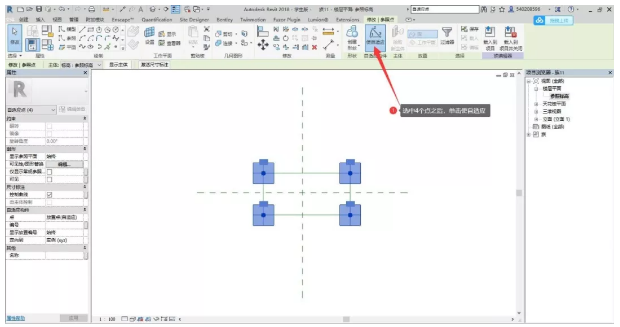

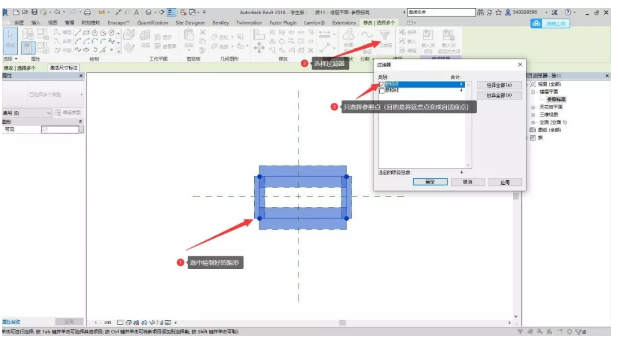

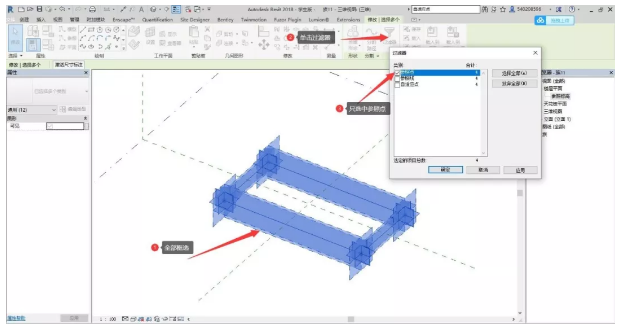

过滤器一次性选中新的参照点
为新的参照点设置偏移量参数

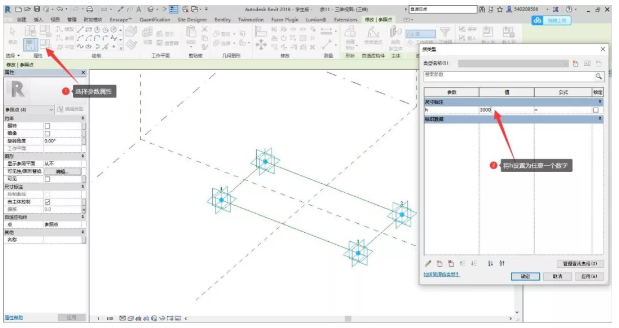

修改偏移量参数
利用参照线，拾取与参照平面平行的面，链接四个参照点

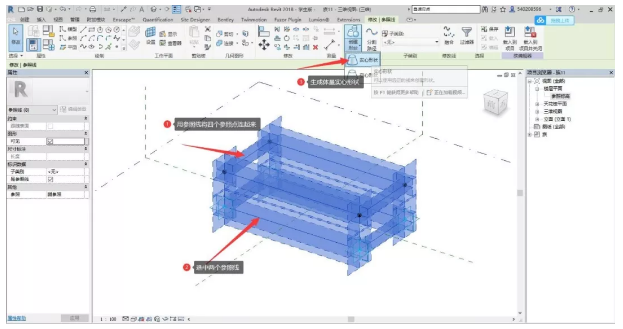

利用上下两个参照线，生成自适应嵌板体量

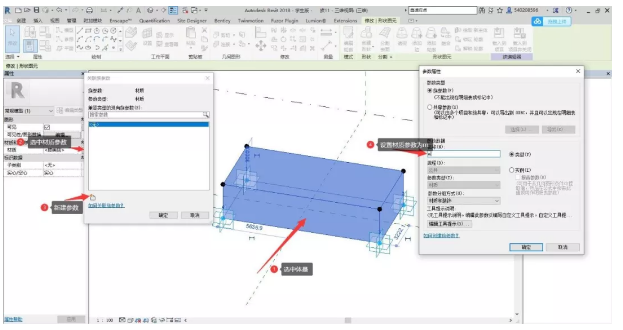

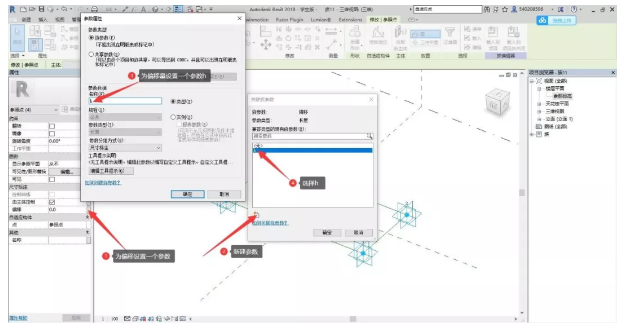

按照要求，为嵌板添加需要的参数
Step3：将自适应嵌板导入幕墙

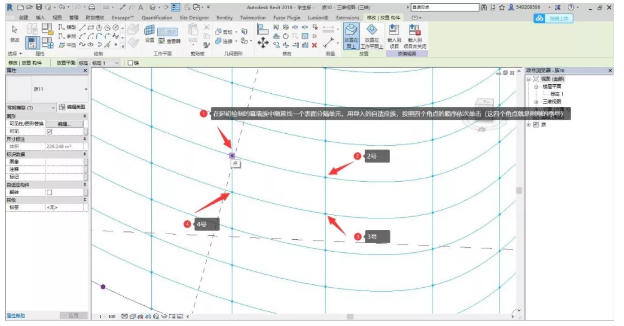

按自适应点的编号，依次放置四个自适应点

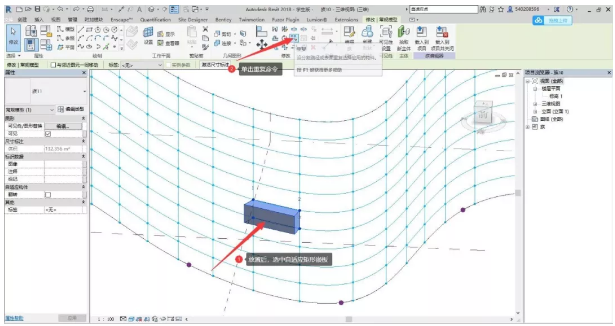

选中嵌板，单击重复命令

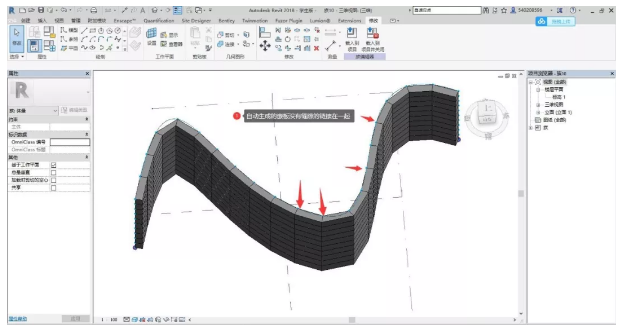

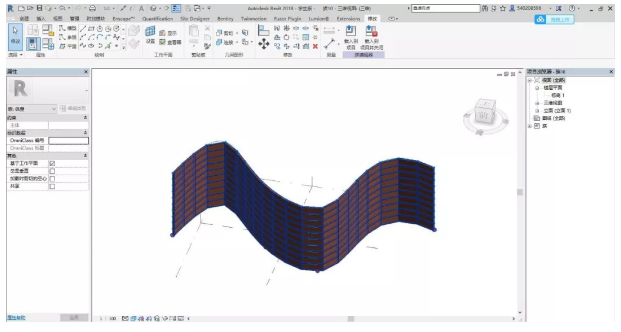

生成无缝的矩形幕墙嵌板组合

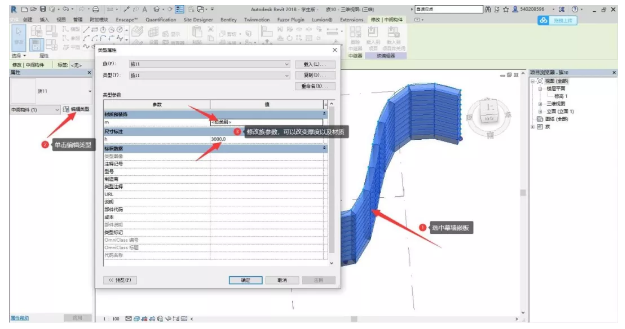

根据需要修改幕墙嵌板参数
完成
