Revit飘窗怎么画？Revit中利用墙饰条绘制飘窗

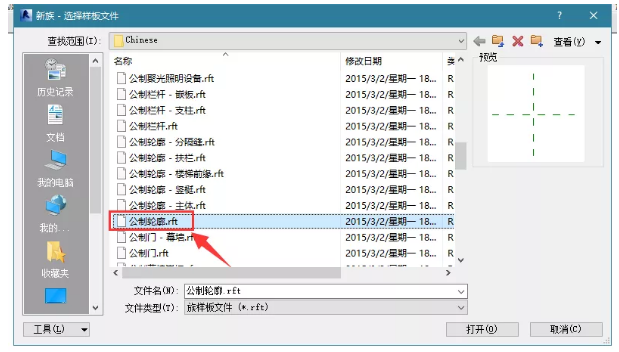

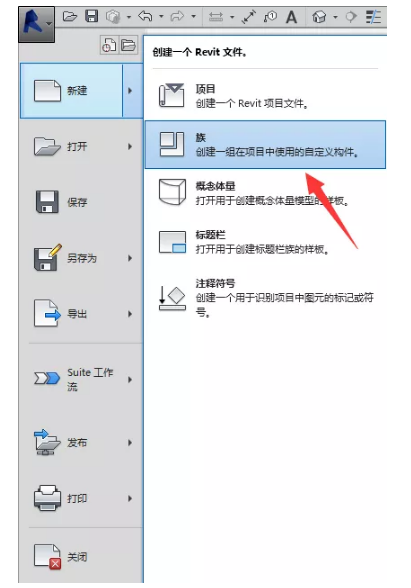

1.新建→族→公制轮廓。

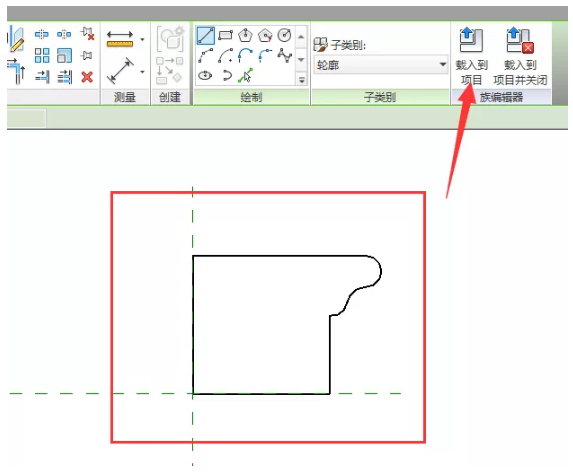

2.根据自己的需求绘制飘窗截面轮廓。绘制完成后点击载入到项目中。

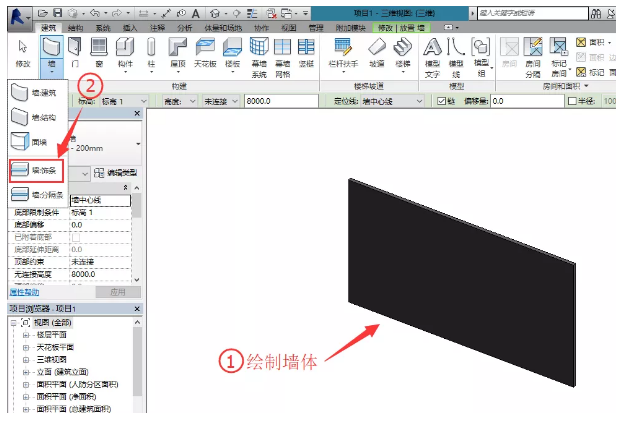

3.绘制一面墙体，点击墙→墙饰条。

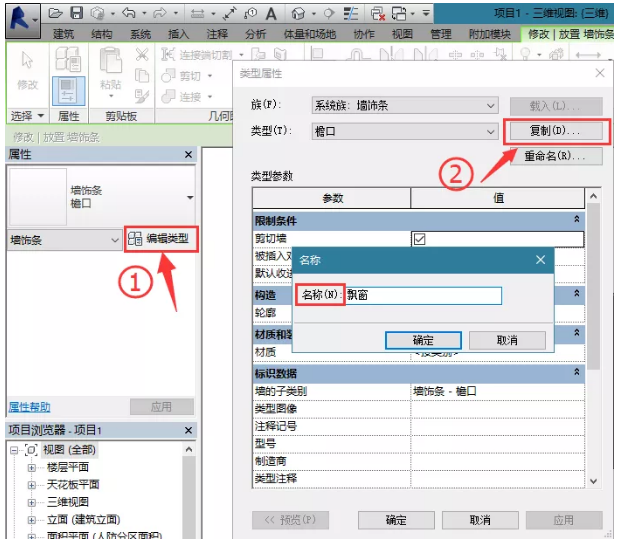

4.点击编辑类型，在弹出的安全属性窗口点击复制，并把名称命名为飘窗。

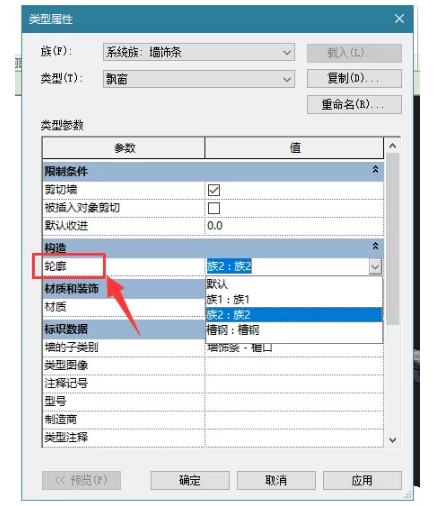

5.把构造下的轮廓选项修改为刚才加载到项目中的族。

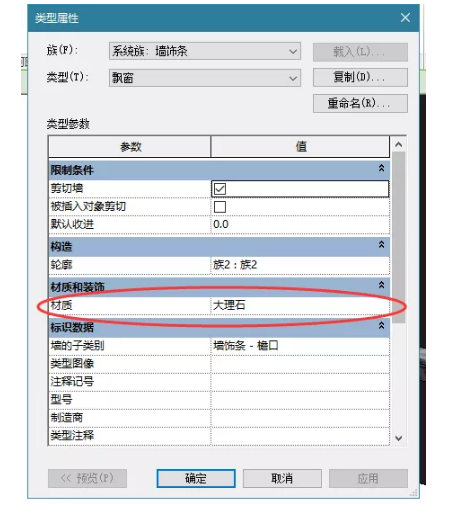

6.对墙饰条进行适当的材质添加，点击确定。接下来，在墙体上适当位置放置墙饰条。

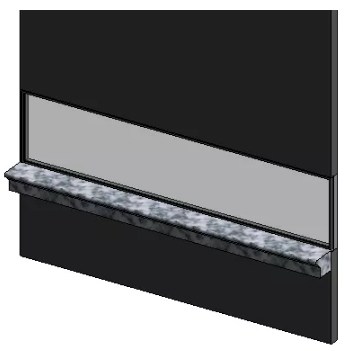

最终效果
