Revit轴网技巧：Revit3D和2D轴网，有什么区别？
你使用了多久Revit？有没有发现轴网中存在3D和2D间的区别？
这一点，对于不同专业和制图需求来说是有一定影响的！
今天，我们就来看一下两者之间的区别和用法。
1.可见性的区别
首先我们先了解一下如何区分3D和2D轴网。

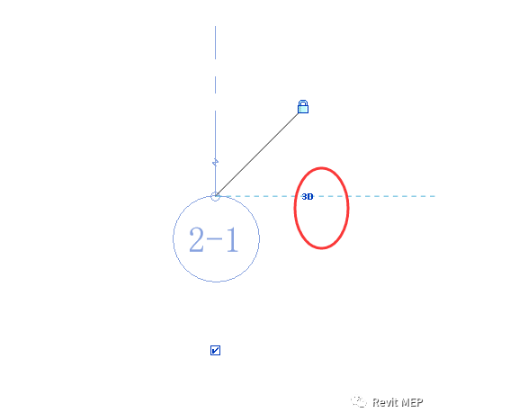

当我们选中轴网时，右侧有个明显的标记符号点击以后便会在3D和2D之间切换，默认都是3D轴网。
我们使用“管综易”插件的“视图联动”功能，将B1和B2层的位置同步；

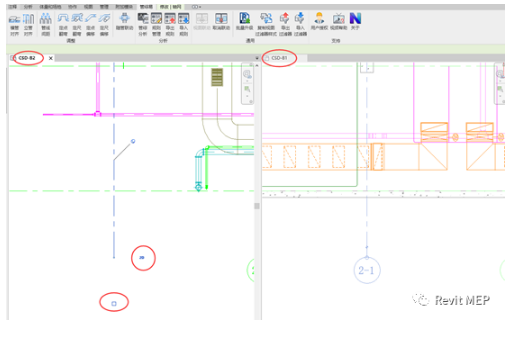

将2-1轴网在B2中设为2D，然后点击下方的小勾取消显示，此时只有B2的轴网标头没有了，而B1和其他视图仍然会显示；
可以发现如果在视图中将轴网设为2D，则对其“标头”的可见性设置不会影响其他视图；
因此在一些专业图或详图视图中，可以用来通过设置子轴网的2D可见性使其只在某些需要的视图中显示，来减少对其他视图的影响。
2.标头折线的影响

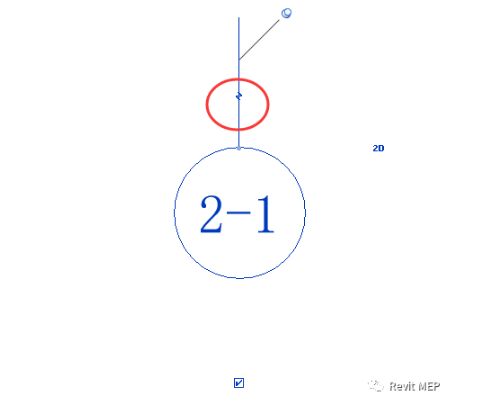

我们还知道轴网通过点击轴网标头处的折线控制柄，还能使其引出线弯折；

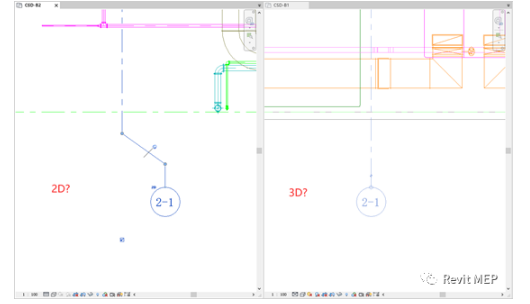

当然这类效果对2D轴网也是独立生效的；

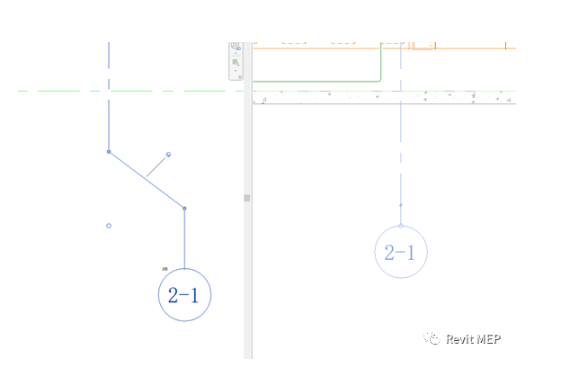

在某些专业图纸中如果标头被遮挡，也可以通过2D轴网来快速解决单个视图的遮挡问题，而不影响整体显示效果。
