    “剧院建筑是世界建筑界公认的“建筑之最难”，每座大剧院都可以作为所在城市的标志建筑，从建筑艺术的角度来看，每一座高端大剧院都包含了当地的风土人情，具有独特艺术气息。”

    广东省珠海市夜景

    珠海——新兴的花园式海滨旅游度假城,是中国南海之滨的一颗璀灿明珠。位于珠江入海口,地接澳门,水连香港,是中国五个经济特区之一。珠海自然环境优美,山清水秀,海域广阔,有一百多个海岛,素有"百岛之市"美称。而珠海歌剧院一大一小两组“贝壳”的形体，正应了那句“珠生于贝，贝生于海”，诠释的是珠海在中国大陆率先拥抱海洋文明的富有历史文化沉淀的城市精神特质。

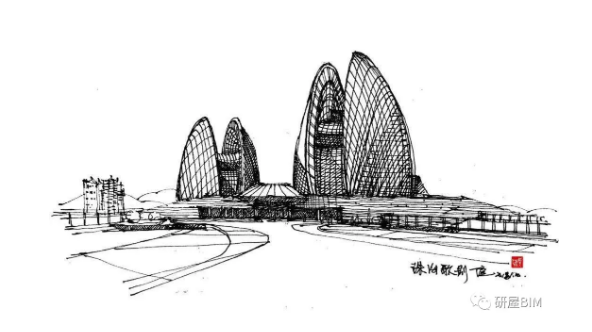

    01、珠海歌剧院设计图

    珠海大剧院位于珠海情侣路野狸岛海滨，是中国唯一建设在海岛上的歌剧院，总建筑面积59000平方米，包括1550座的大剧院、550座多功能小剧院等，大小剧场呈日月双贝造型，又称“大贝壳”、“小贝壳”，其中“大贝壳”最大高度90米。“日月贝”设计灵感来源于名画《维纳斯的诞生》，维纳斯这个爱与美的女神是从贝壳里诞生的，再加上日月贝只有珠三角独有，所以就有了日月贝这个理念。

    中标方案设计师陈可石教授的讲述到：“在宇宙中，日月是最纯净的；在海洋里，贝壳是最美丽的。”他说，珠海大剧院是中国唯一建在海岛上的歌剧院，在一望无际的蓝色海面上与郁郁葱葱的野狸岛交相辉映，可以创造出歌剧院建筑无比崇高的艺术魅力。

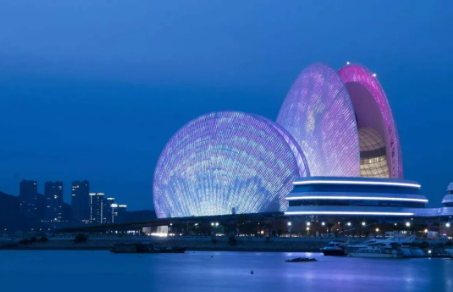

    夜幕下的“日月贝”——珠海歌剧院

    02、项目施工难点：混凝土结构工程、钢结构工程、机电工程、幕墙工程

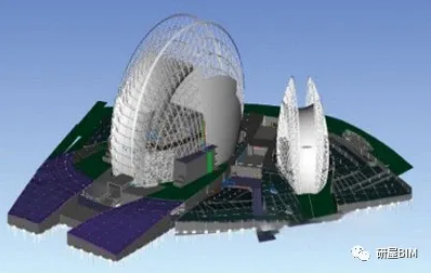

    应用于珠海歌剧院项目的软件主要包括Revit，Rhino，Tekla和Navisworks等。通过软件整合各专业模型，进行碰撞试验、方案验证、工程量统计及坐标提取等。

    珠海歌剧院室内设计图

    下面就BIM技术在混凝土结构施工中的应用深度解析：

    1.Revit建模：此次工程在建模过程中对结构施工图纸进行审核及深化。在结构模型完成后对模型进行碰撞测试和调整工作。通过建模碰撞测试，发现、解决图纸深化过程中的问题，提高深化图纸的质量，减少由于施工问题出现的返工现象，从而实现施工质量管理过程的事前控制。

    2.Rhino软件建模：对于异形结构Rhino软件较一般三维模型精确，设计院异形结构图纸均由Rhino模型导出。珠海歌剧院的贝壳造型弧形墙结构变曲率较大，用一般常规施工方法无法施工。考虑结构施工的复杂性及精确性，故使用Rhino软件建模进行施工设计指导，且可以实现弧形墙任一平面、立面坐标提取。

    3.施工组织模拟及方案论证：①样板施工指导建立Revit模型通过切割模型导出CAD平面图，提供样板施工的定位放线依据，提前了解施工难点从而控制施工质量。②弧形柱钢筋、型钢节点Revit模型反应节点大样通过Revit模拟各施工工序、反应各节点大样，对施工人员进行技术交底。

    4.物料跟踪、工程量统计：Revit结构模型工程量统计使用项目全过程的造价管理都在BIM数据和实际项目造价的动态对比中进行，从而提高了施工效率，节约成本。

    5.现场结构施工进度模拟：利用Navisworks软件进行施工工况模拟，使异形结构施工工况形象表现出来，协助合理安排工期。

    BIM技术综合应用于珠海歌剧院项目，通过自动生成坐标并切割平面解决了异形结构的精确坐标提取与施工定位放线难题；通过3D模型及节点大样优化施工方案与施工流程；通过碰撞试验，优化综合管线布置；通过模拟施工工况，为施工进度计划的编排提供依据；通过1:1建模统计出各类材料工程量。总体而言，通过应用BIM技术可优化项目管理流程与施工方案，提高施工效率，节约资源投入，从而产生可观的经济效益。

    ·结语·

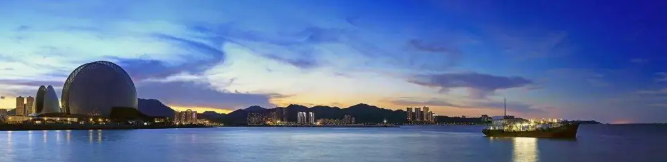

    临山听海，与繁华城区一桥之隔，与珠海城市品味一脉相承，珠海大剧院建成之后“日月贝白天呈现半通透效果，一到夜晚则像月光一样晶莹剔透，无论从哪个角度欣赏，珠海大剧院都将是一件杰出的艺术品。”

    *文章部分节选参考《BIM在珠海歌剧院施工中的应用》，作者：徐永彪，万利民，彭士俊，王建军，向福军，何建军
