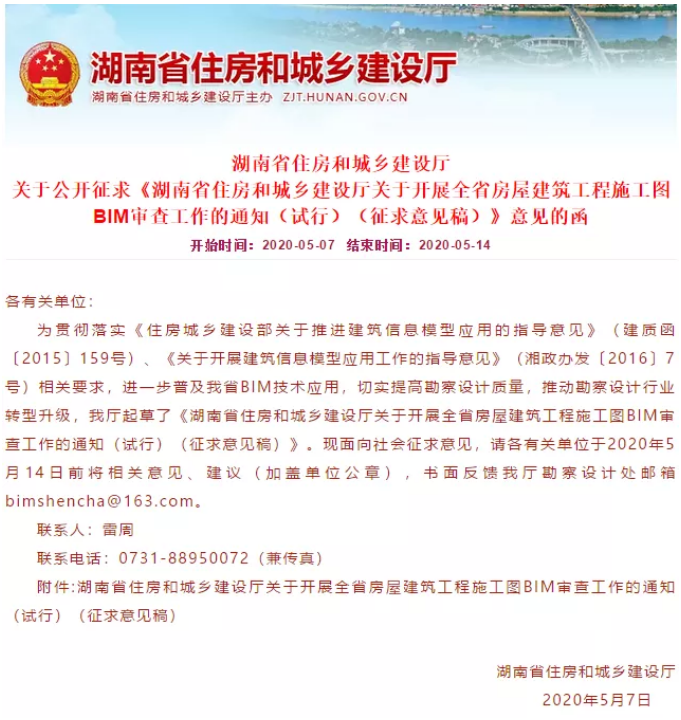

    近日，BIM圈被湖南省住建厅的一则《湖南省住房和城乡建设厅关于开展全省房屋建筑工程施工图BIM审查工作的通知（试行）》通知刷屏。

    尽管是向各有关单位征求意见，但该通知意味着湖南省住建厅推行BIM审图的进度加快，BIM审图时代即将到来。建筑信息模型（BIM）技术是在计算机辅助设计等技术基础上发展起来的多维建筑模型信息集成管理技术，对提升建设工程质量水平和效率、加快信息化进程、促进智慧城市建设具有重要意义。

    通知中指出：全省新建房屋建筑工程（不含装饰装修）施工图自2020年6月1日起分阶段实施BIM审查，申报施工图审查时应提交BIM模型。具体内容详见附件。

    那么该BIM审查管理系统是如何开展工作呢？如何充分做好BIM审查的工作准备呢？是本文要重点介绍的内容。

    认识BIM审图系统

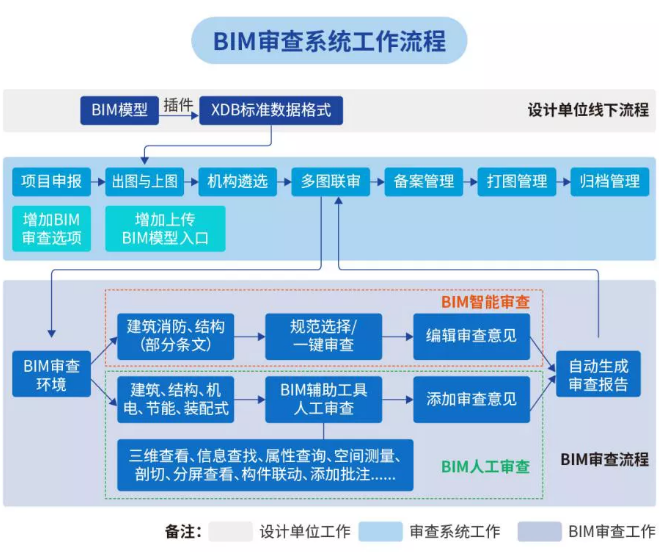

    1、BIM审查线上工作流程

    设计单位在线下创建BIM模型，BIM审查系统通过统一、通用的数据格式建立了以BIM审查技术标准、模型交付标准、数据标准为基础的标准体系，将设计院创建的BIM模型统一转换为XDB格式的审查模型。为此，平台提供了“BIM审查”的插件，可以实现模型信息完整性检测审查，并完成XDB格式文件的导出。实现BIM模型到审查模型的数据格式转换。

    2、BIM审查管理系统工作环境

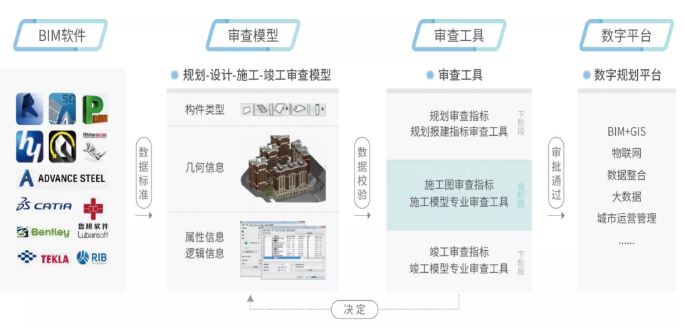

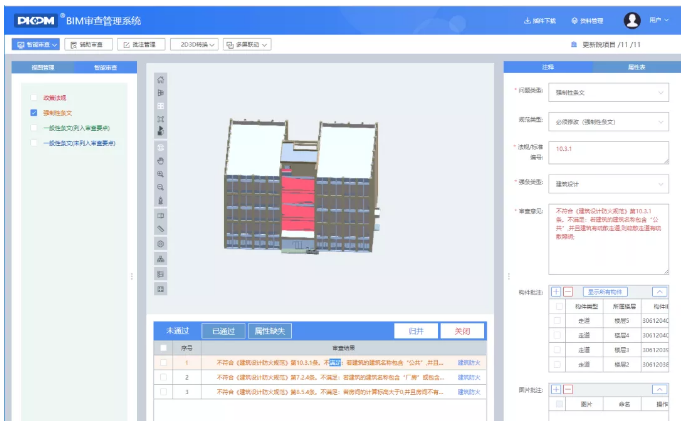

    BIM审查系统通过BIM智能审查和BIM人工审查相结合的方式，完成BIM审查，并自动生成审查报告。审批通过的项目工程数据及BIM模型自动进入城市数字平台。BIM审查环境如下图所示。所示，项目通过智能审查，审查出三条违反《建设设计防火规范》中强制性条文的内容。并同步显示所违法强制性条文的构件或区域。

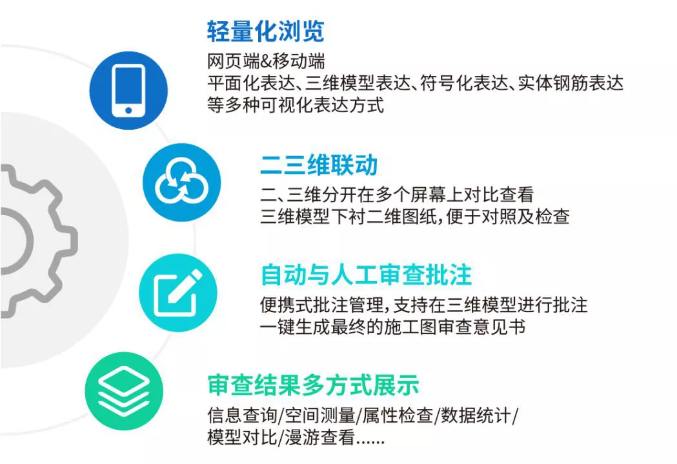

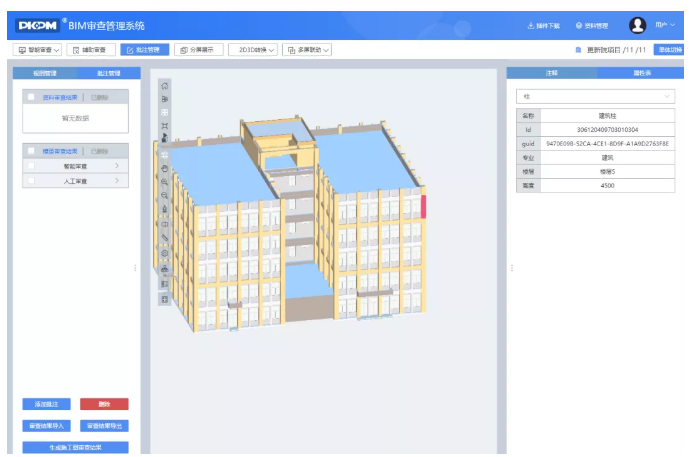

    人工审查时通过系统轻量化浏览、二三维联动、属性查询、剖切、测量等工具，实现线上图纸审查，并能随时形成审查意见批注。

    目前，BIM审查系统已具备建筑、结构、水、暖、电、人防、消防、节能及装配式等专业的三维辅助审查和结构、建筑消防专业部分条款的智能审查功能。

    3、BIM审查的注意事项。

    BIM审查是一种多维建筑模型信息集成技术，所涉及施工图审查的程序及需满足的施工图审查的条件仍要满足相关要求。

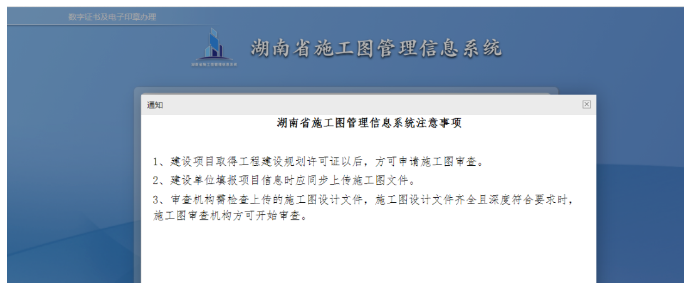

    勘察设计企业应严格按照《湖南省建筑信息模型审查系统模型交付标准》《湖南省建筑信息模型审查系统数字化交付数据标准》《湖南省建筑信息模型审查系统技术标准》开展BIM设计，并将二维施工图和BIM模型成果一并交付建设单位。建设单位登录湖南省施工图管理信息系统同步上传二维施工图和BIM模型，BIM模型应与二维施工图保持一致。

    施工图审查机构（以下简称“审查机构”）遴选确定后，登录湖南省施工图管理信息系统开展审查，审查机构应先对二维施工图和BIM模型进行图模一致性检查，对不符合规定的予以退件；对符合规定的，审查机构按要求对二维施工图和BIM模型并行审查。

    各单位的应对

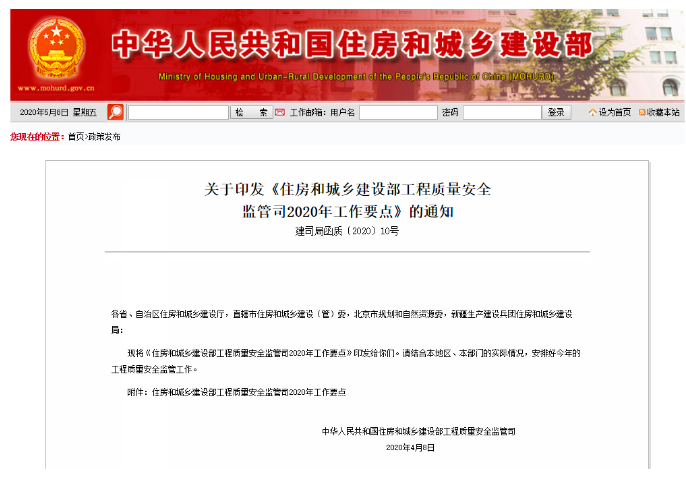

    住建部在关于印发《住房和城乡建设部工程质量安全监管司2020年工作要点》的通知中就“推动绿色建造发展，促进建筑业转型升级”指出：积极推进施工图审查改革。印发房屋建筑和市政基础设施工程施工图设计文件联合审查技术要点，突出安全审查，推动联合审查。创新监管方式，采用“互联网+监管”手段，推广施工图数字化审查，试点推进BIM审图模式，提高信息化监管能力和审查效率。

    因此，各单位如何应对已经到来的BIM审图需要引起重视，笔者认为：

    1、BIM是推动建筑业升级转型的重要抓手。建设单位作为投资主体，应主动探索研究BIM应用给项目管理、项目交付及后期物业管理、运营维护带来的价值。既然项目规划设计伊始就要应用BIM了，那么就将BIM进一步深入应用，充分发挥BIM价值。

    2、勘察设计单位应重新思考BIM设计的重要性及应用价值。BIM审图已经将采用BIM设计定义为强制设计行为，作为勘察设计单位应该积极探索BIM设计的技术路线，并积累BIM设计实践经验。

    湖南省为推广BIM审图，初步形成了一套完整的技术、数据及交付的标准规范，勘察设计院要充分理解，掌握，并在BIM设计中落实实施。确保BIM审查的一次性通过率。

    3、审图机构随着BIM审查的深入进行，不断提出功能升级要求，并就BIM审查存在的问题及时提出，以逐步提高BIM审查系统的准确性及快捷性。

    4、行政主管部门及软件公司，就各单位反馈的意见，进一步完善标准及体系建设。平台智慧化能力逐步提高，扩大智能图审专业范围，实现BIM审查逐步升级迭代。

    5、政府关联部门充分整合审查合格的设计成果数据，通过BIM+GIS、大数据、物联网等先进信息化技术，实现城市智慧运营管理，提高城市运营管理及社会服务能力。
