Infraworks如何创建地形？Infraworks教程：如何实现Infraworks和Civil3D模型的互导
文章来源：腾飞建工集团
一、如何在infraworks中快速生成地形图？

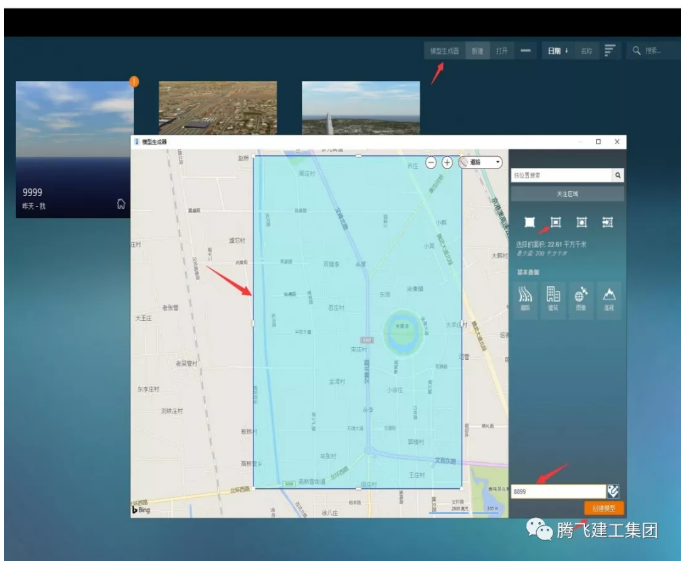

1、首先打开infraworks，在里面找到模型生成器，点击模型生成器，可以在模型生成器中的地图里搜索我们想要的地形区域，然后在右侧关注区域中选择框选地图，输入模型名字，进行创建，如图（1）
图(1)

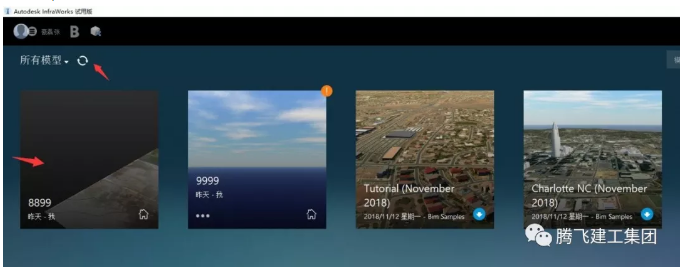

2、在模型生成器中生成模型可能需要花费一些时间，创建好的模型会在图（2）中显示，如果长时间没显示，我们可以选择刷新。
图（2）

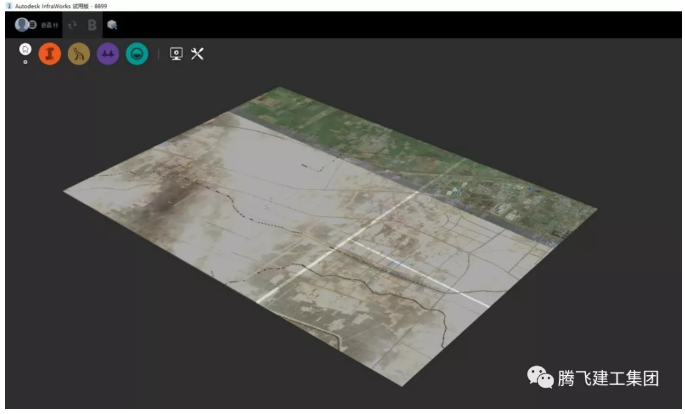

3、创建好的模型我们鼠标左键双击进行打开，如图（3）
图（3）

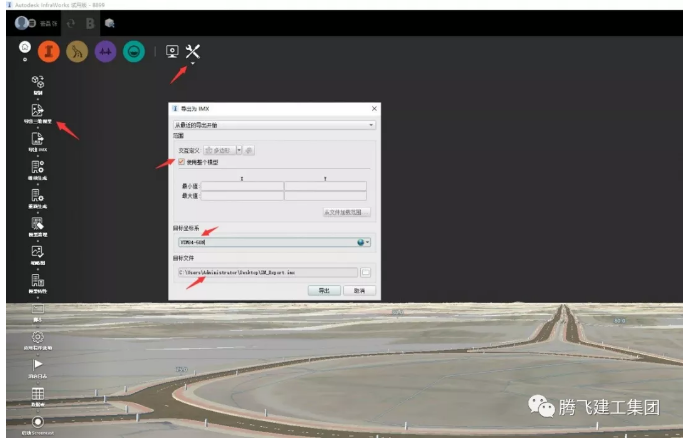

4、导出模型生成器的模型，我们需要导出imx的格式并设置模型的坐标系为UTM84-50N，如图（4）,最后选择保存路径。
图（4）
二、如何把infraworks的模型导入civil3D中

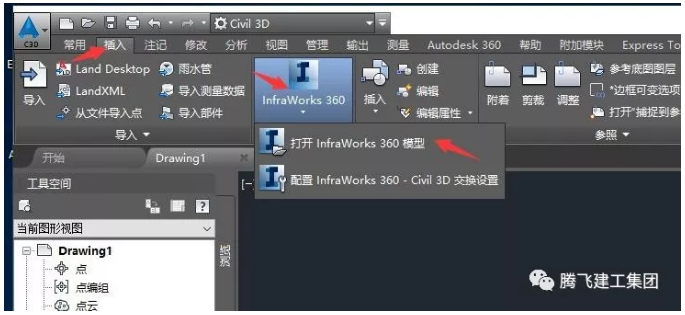

1、首先打开civil3D，在插入面板中找到infraworks360，然后打开模型，如图（5）
图（5）

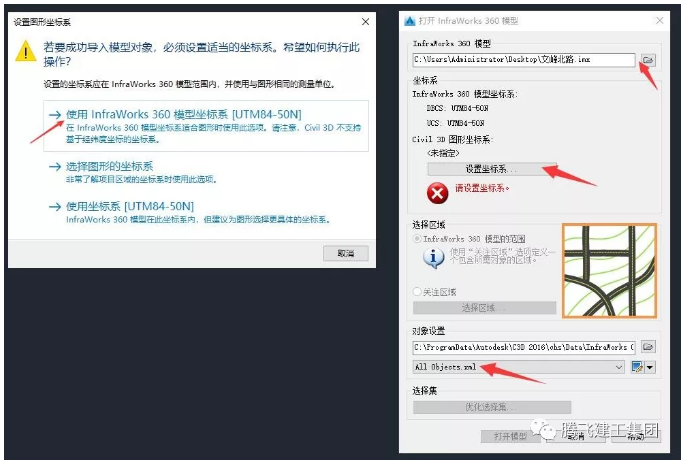

2、在文件路径中找到我们在infraworks导出的imx格式的模型，设置坐标系和之前的坐标系一样，然后选择allobjects.xml，最后打开模型，如图（6）
图（6）

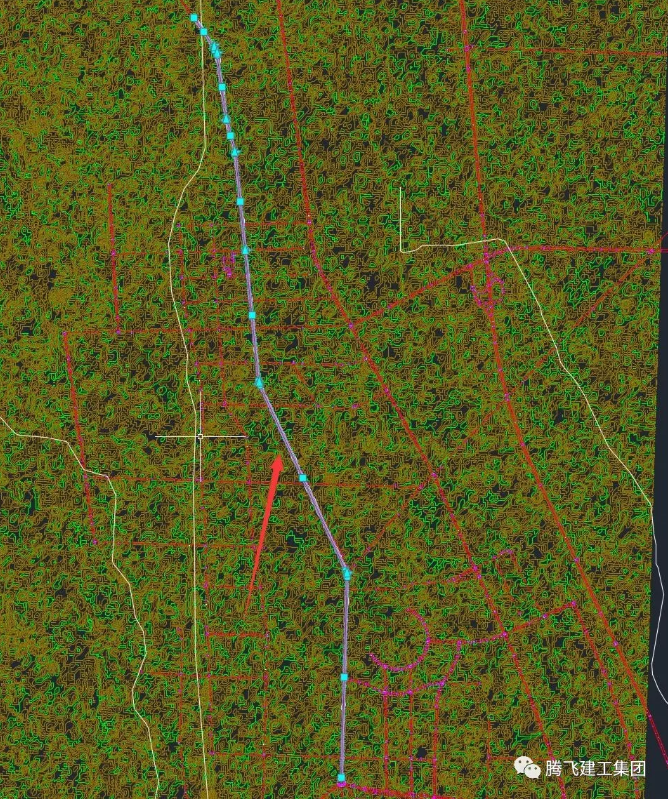

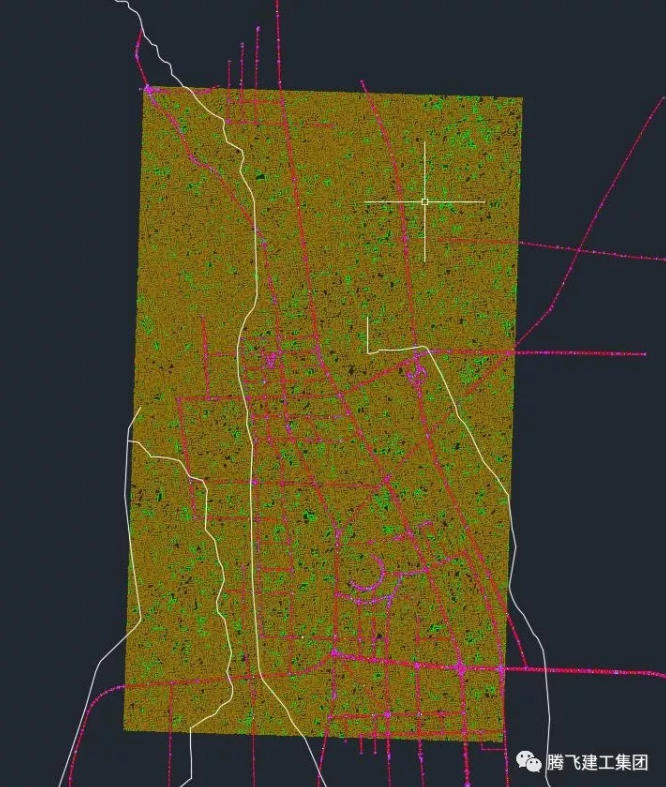

3、导入civil3d后可以在图中看到地形的路线和等高线等，如果要改建道路，则路线我们可以根据原有的路线进行绘制参考。如图（7）
图（7）
三、在civil3d中创建道路模型

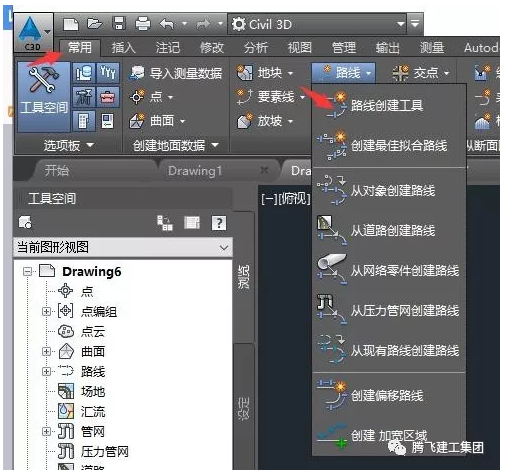

1、创建平面，在civil3d中快速创建一条路线，在常用面板中找到路线创建工具，点击打开，如图（8）
图（8）

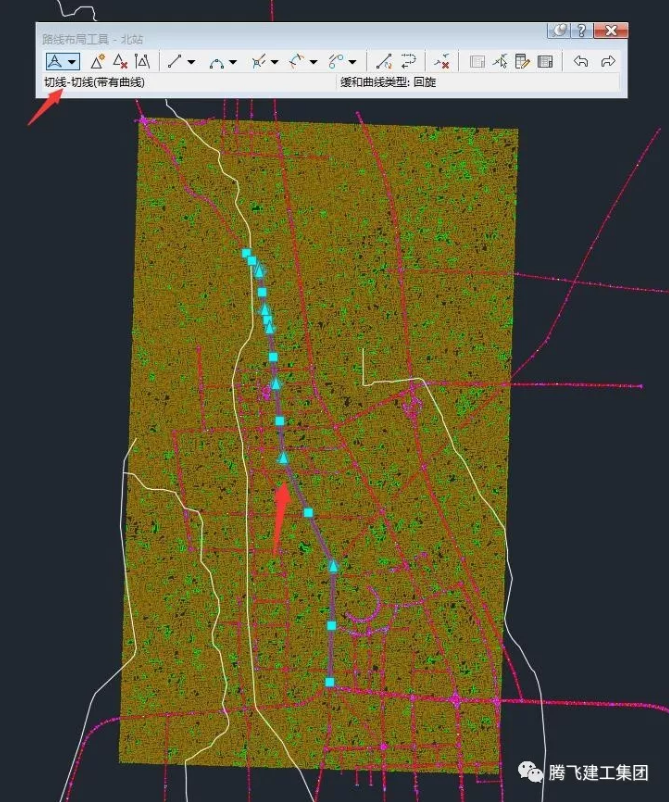

2、在路线布局工具中找到带有曲线的切线进行路线绘制。可以参考原有的路线线型进行绘制，如图（9）
图（9）

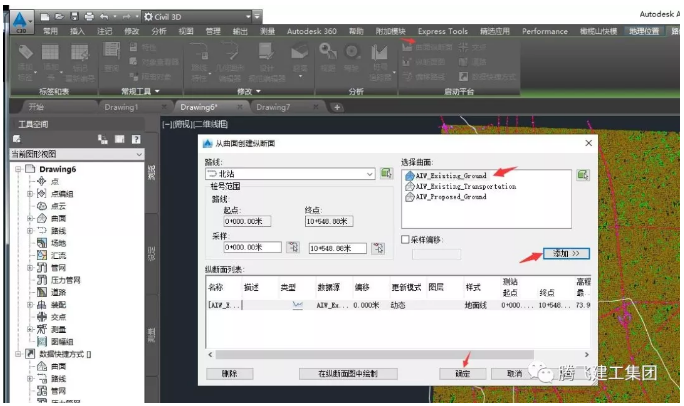

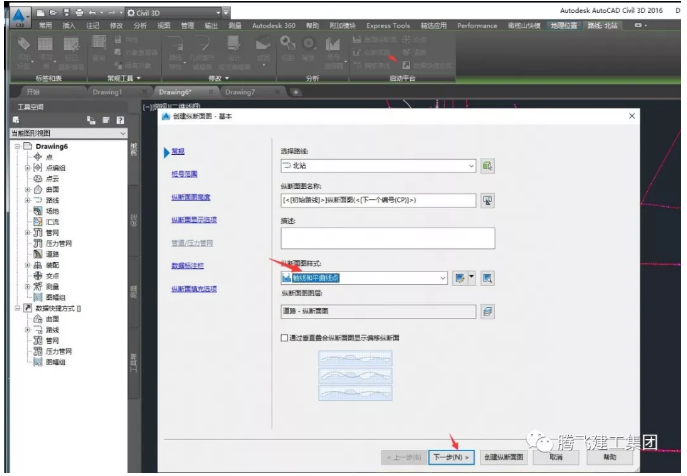

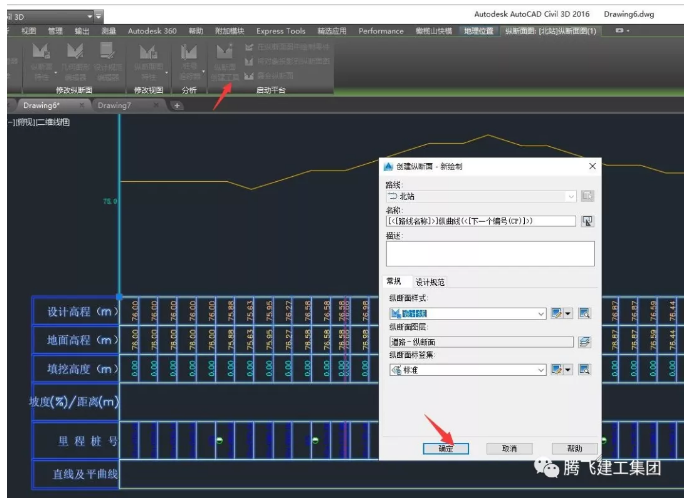

3、创建纵断面，选择路线，选择曲面纵断面，把曲面添加进去，最后点击确定，再打开纵断面图，把纵断面样式改为轴线和平曲线点，进行下一步，最后创建纵断面，如图（10）
图（10）

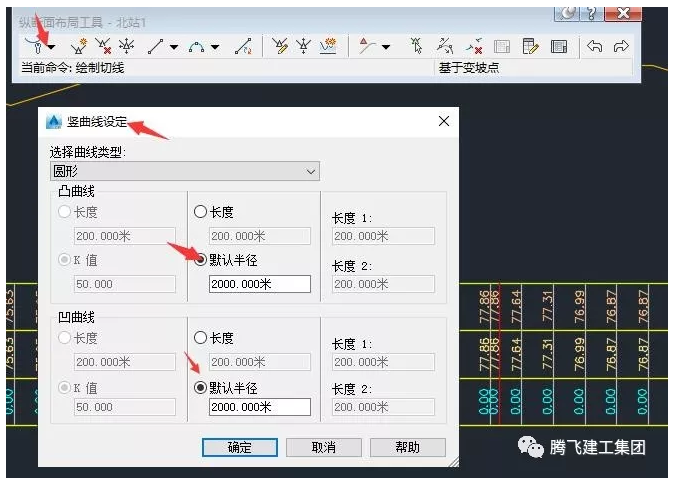

4、选中纵断面创建工具，确定，在纵断面布局工具中对竖曲线进行设定，如图（11）
图（11）

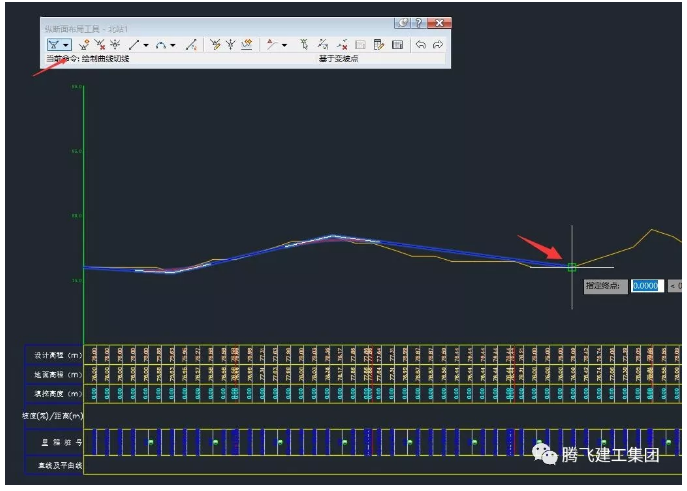

5、设定好竖曲线，选择用“绘制曲线切线”的方式对纵断面进行拉坡设计，如图（12）
图（12）

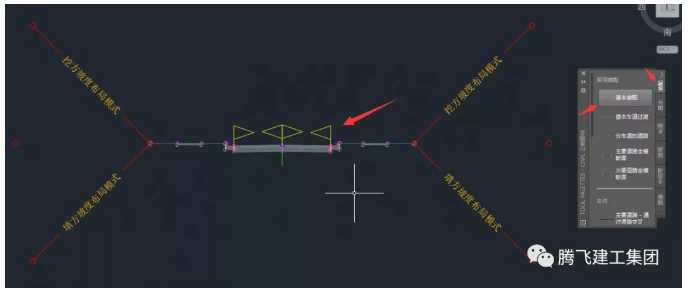

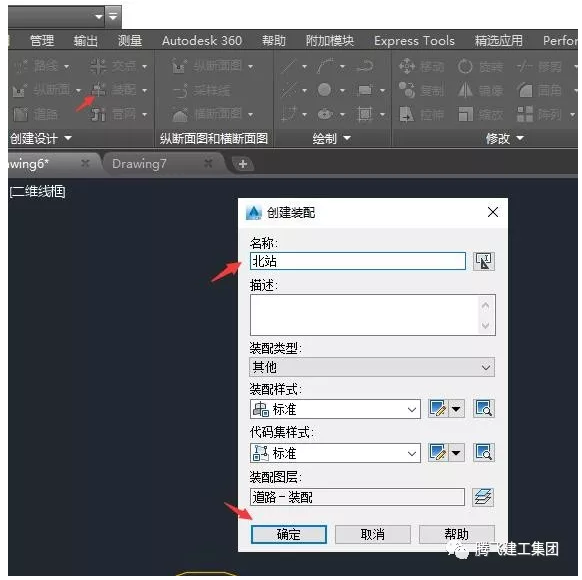

6、纵断面拉好以后，快速创建装配，确定在右侧常用装配构件中，选择基本装配，如图（13）
图（13）

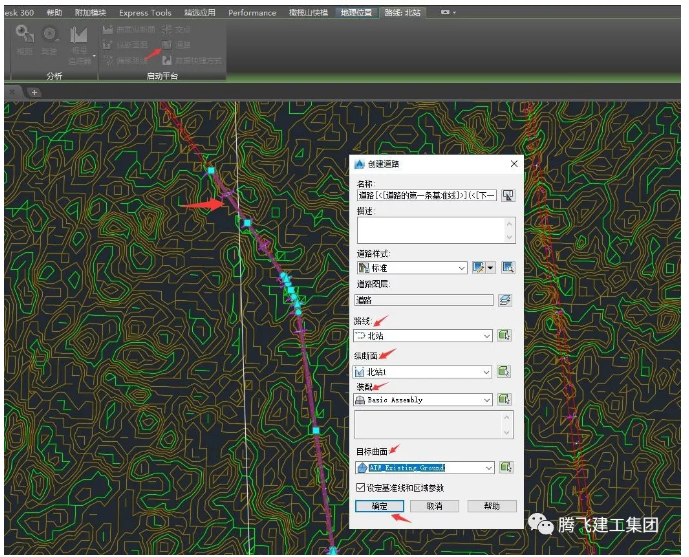

7、创建道路，装配创建好，点击平面线形，创建道路，注意选择好路线、纵断面、装配和地形曲面，这些都是之前建好的，如图（14）
图（14）

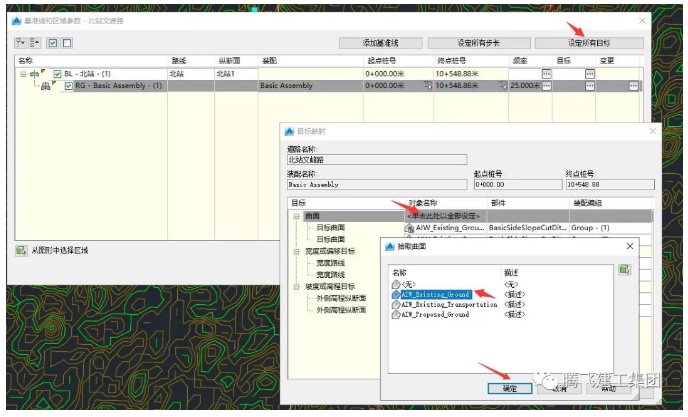

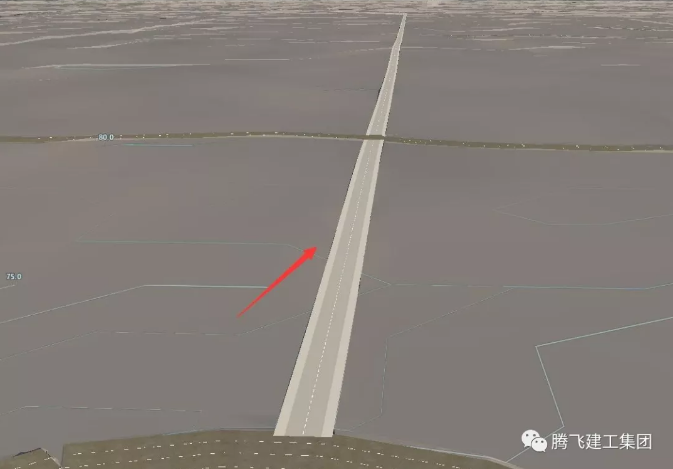

确定以后会弹出以下对话框，在对象名称下选择拾取曲面，选择地形曲面。确定后就生成了道路。如图（15）
图（15）

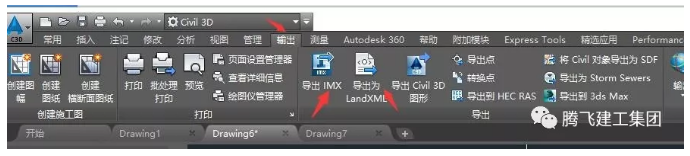

8、在输出中导出地形图，导出imx和landxml格式都可以，因为在infraworks中这两种格式都支持。如图（16）
图（16）
四、civil3d模型导入infraworks

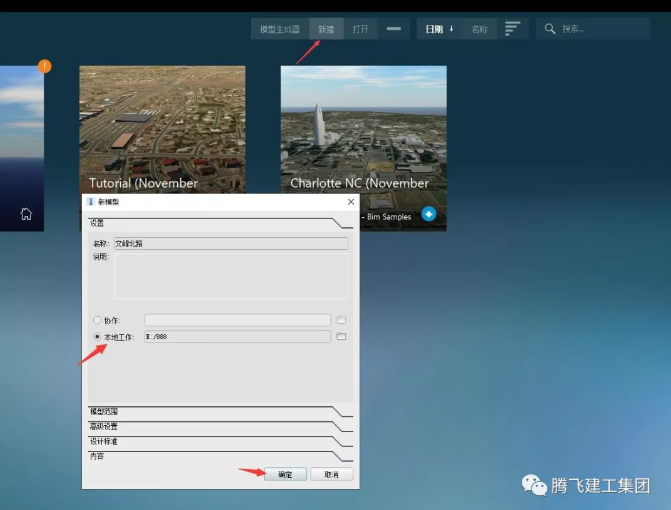

1、在infraworks中新建一个模型，修改名称和储存位置，确定，如图（17）
图（17）

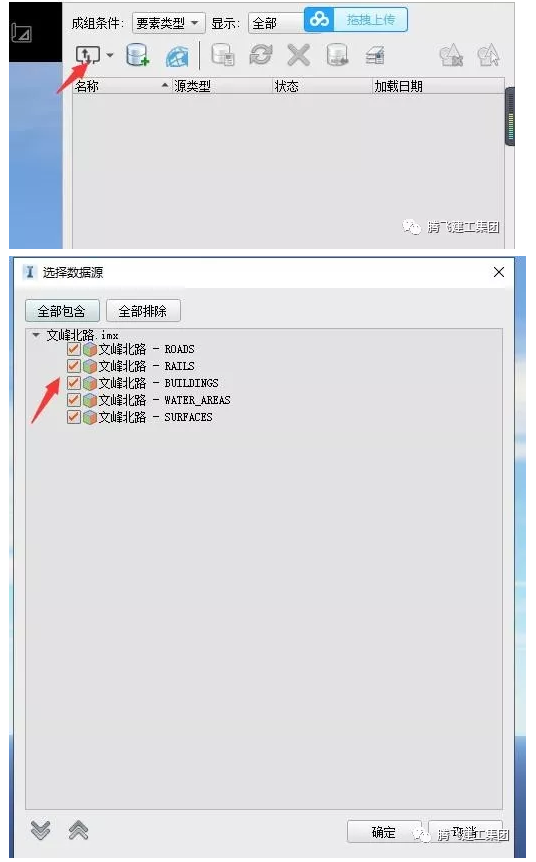

2、在infraworks右侧倒三角下，选择需要导入的文件，把之前civil3d中导出的文件导入进来。如图（18）
图（18）

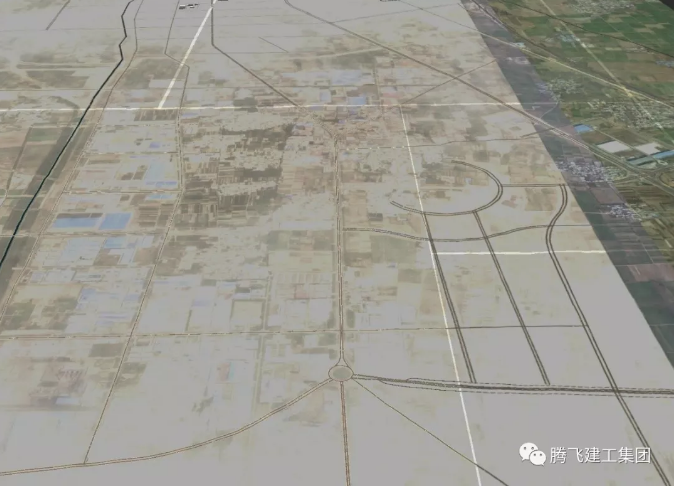

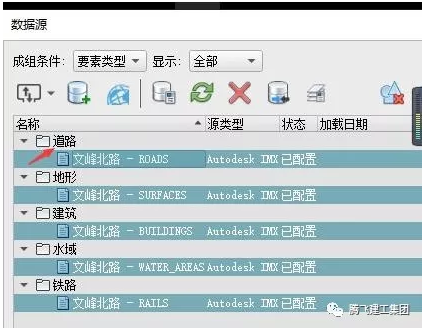

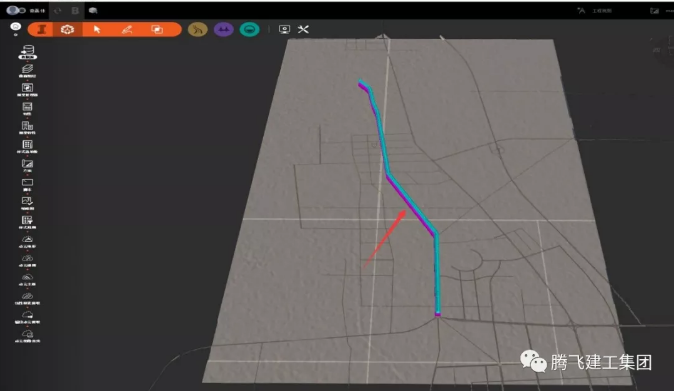

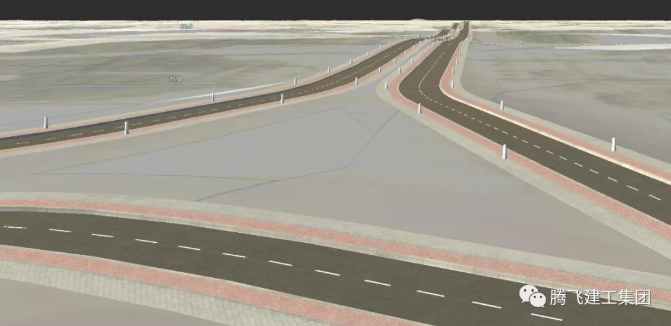

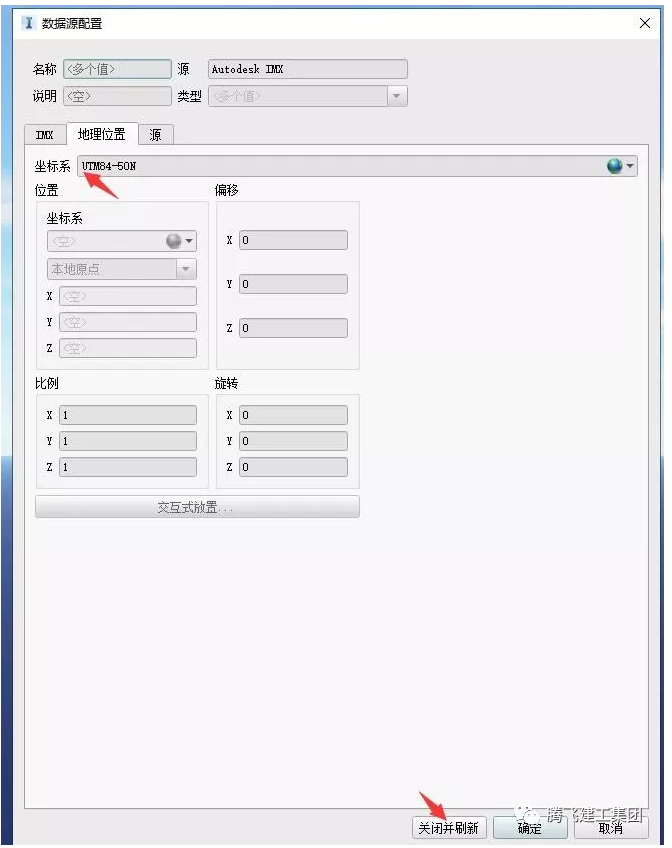

3、导入进来以后，点击右键对道路进行配置，要对地理位置的坐标系进行配置，配置完以后，关闭并刷新，道路模型就出来了，如图（19）
图（19）
总结：
通过civil3d和infraworks的互相交互，我们可以了解到利用infraworks模型生成器可以快速的生成各地区的地形图，无论多么复杂的地形和数据丰富的地区都能快速生成地形曲面，infraworks对道路模拟的概念设计生成有很大的帮助，civil3d对infraworks生成的模型数据进行更加深层次的设计，以达到最终的设计道路，最后再导入infraworks可以更加直观快速的显示将要修建的道路模型的概况和周围的复杂地形的情况。
BIM技术是未来的趋势，学习、了解掌握更多BIM前言技术是大势所趋，欢迎更多BIMer加入BIM中文网大家庭（http://www.wanbim.com），一起共同探讨学习BIM技术，了解BIM应用！
