SSBIMforCAD节点施工图介绍

    SSBIMforCAD是一款基于AutoCAD平台上进行二次开发的钢结构节点施工图绘图插件，根据国内标准图集，对100多个常用节点进行参数化处理，可以帮助钢结构设计人员快速准确地绘制出钢结构节点详图。

    节点分类及绘制方法介绍

    1、“柱脚节点”：

    点击该菜单项，选中需要绘制的柱脚节点，选中柱规格，并输入对应节点参数，绘制多高层柱脚节点施工图。

    2、“梁柱节点”：

    点击该菜单项，选中需要绘制的梁柱节点，选中柱及梁规格，并输入对应节点参数，绘制多高层梁柱节点施工图。

    3、“梁梁节点”：

    点击该菜单项，选中需要绘制的梁梁节点，选中主次梁规格，并输入对应节点参数，绘制多高层梁梁节点施工图。

    4、“支撑节点”：

    点击该菜单项，选中需要绘制的支撑节点，选中梁、柱、支撑等规格，并输入对应节点参数，绘制多高层支撑节点施工图。

    5、“拼接节点”：

    点击该菜单项，选中需要绘制的拼接节点，选中柱或梁规格，并输入对应节点参数，绘制多高层拼接节点施工图。

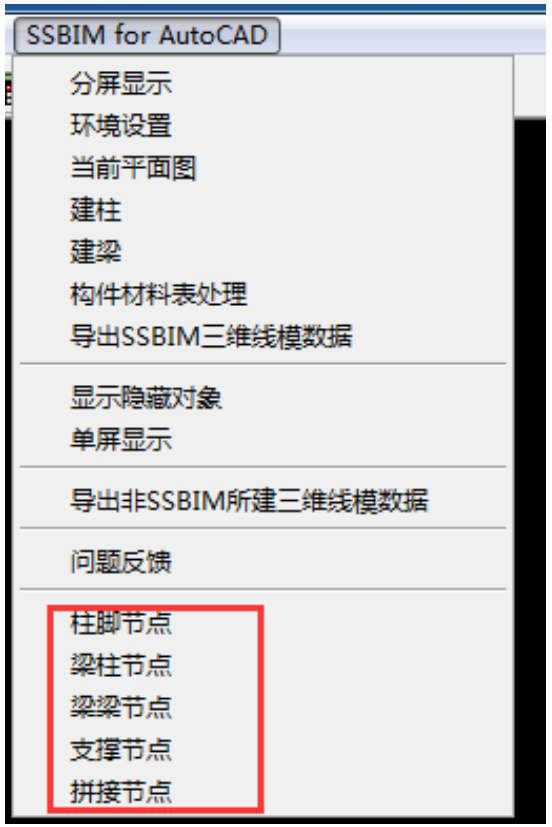

    1、SSBIMforAutoCAD插件下拉框

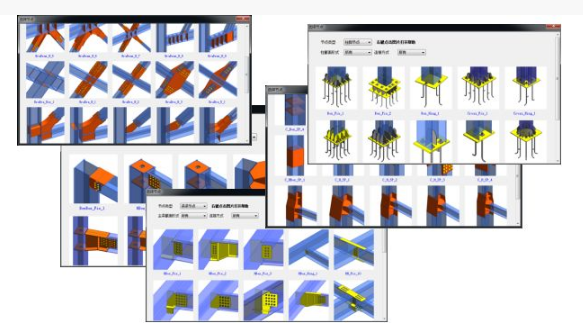

    各类节点的数量及考虑的变化

    以上这些均为多高层结构常用节点，我们将持续增加更多节点，如果您有想法，也可以到我们网站上留言（钢构地图）。目前，正在努力开发门式刚架轻型房屋节点。

    SBIMforAutoCAD节点施工图展示

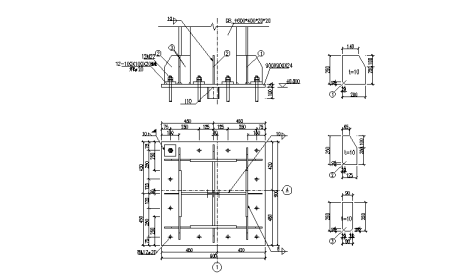

    1、柱脚节点，（12个），样图如下：

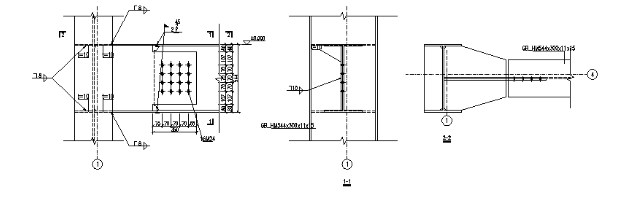

    2、梁柱节点，（37个），样图如下：

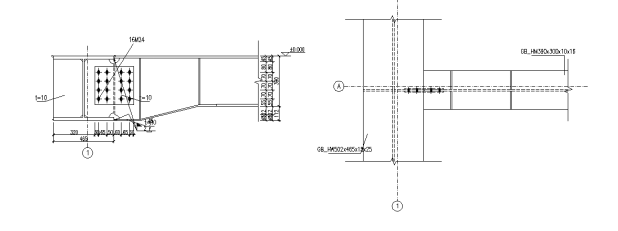

    3、梁梁节点，（24个），样图如下：

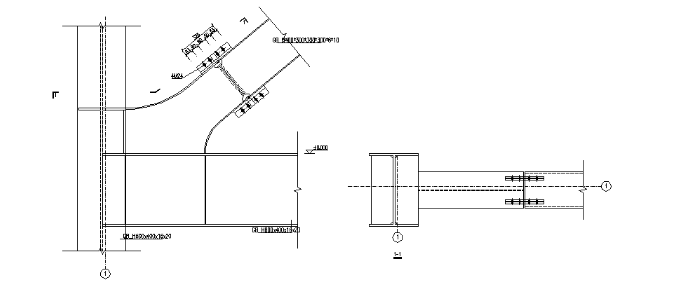

    4、支撑节点，（31个），样图如下：

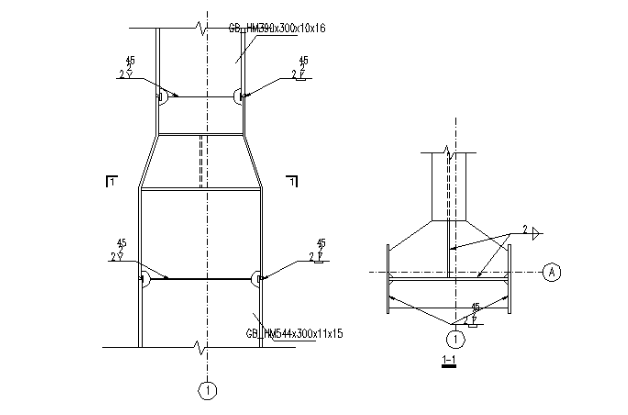

    5、拼接节点，（29个），样图如下：

    看完上面的介绍，是不是迫不及待想下载来试试这款免费软件试试手
