    聚焦BIM价值创造，助推项目“造血机器”。公司周口市高铁片区项目部积极推广使用BIM技术辅助施工，将BIM信息化模型技术应用于项目规划、设计、施工、运维的全过程，多专业、跨阶段，综合协调，通过PC端、手机端等多端联动，使项目管理更加规范化、智能化，工作流程更加优化，使项目各部门之间的协作配合更加方便，极大地提升了工作效率和质量。

    1、多维分析助力设计方案的优化

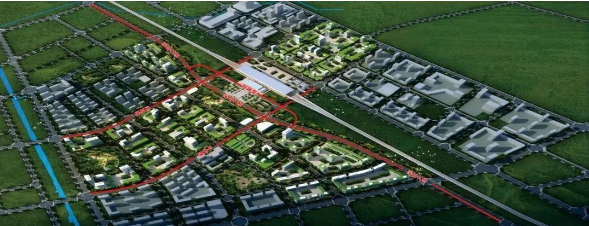

    在项目规划之初，周口市高铁片区项目部通过BIM建模生成项目整体规划设计方案，并对各个单位工程的初步设计方案进行可视度分析、功能分区、疏散分区、声学分析、热分析、通风分析，经过多维分析广场与站房以及周边环境的空间尺度关系，得出最优方案，确定合理的广场尺寸。

    2、平台资源实现模块数据的互通

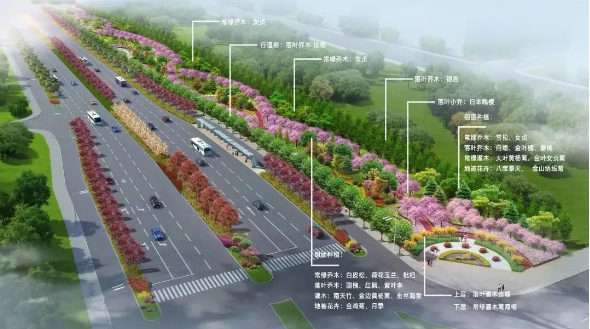

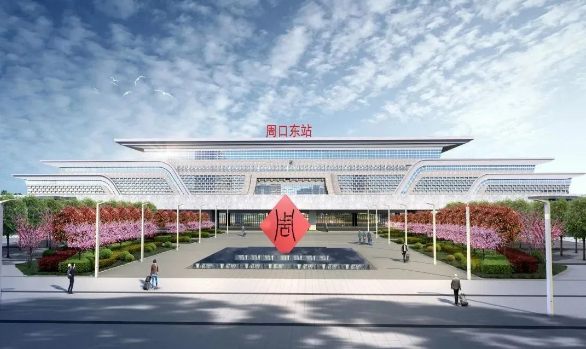

    设计单位通过对不同类型工程开展BIM正向设计，拟定设计方案，并辅助规划布局，确定将地面广场沿高铁站站房中轴线布置，而后利用模型快速提取景观中的构件，进行渲染后可输出预览效果图。

    在道路工程中

    通过BIM数据库管理各种设计成果，将道路BIM设计、施工图设计、交通设施设计纳入同一平台，使各模块数据具备完全互通性。

    在管廊的设计中

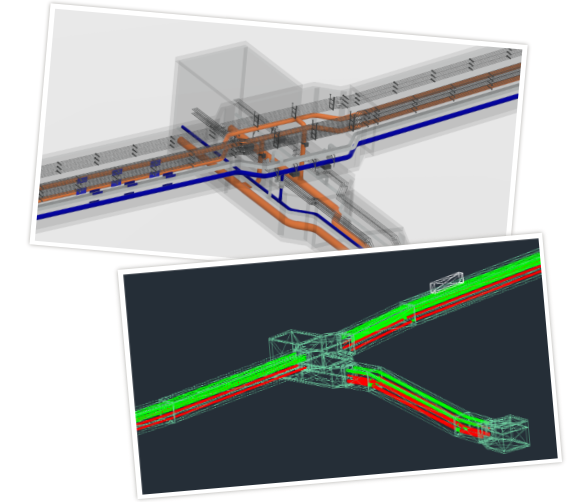

    根据平面设计及竖向设计所确定的管道形式和位置，可以在管廊中自动生成管道路由。各管道专业可以按照工况及设计要求，进行各自管道的详细设计，根据设计结果自动进行管道及配件选型。还可以实现在交叉井室或直埋出线等复杂位置进行管线综合设计、多专业管道管线综合与碰撞检查等功能。

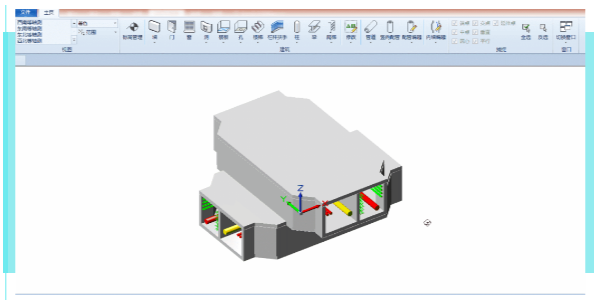

    同时，采用交互定义和自动布管廊的方式，快速得到管廊平面布置图，可在三维状态下漫游观察管廊内状况，沿着舱室进行漫游展示。管廊井室设计选择参数化模型完成布置，修改模型参数，模型便会自动更新，布置完成的井室主体还可以直接进入三维设计平台进行编辑和修改，并可在井室内完成内墙和配管设计，完成效果最终可反馈到平面图中。

    3、多维分析助力设计方案的优化

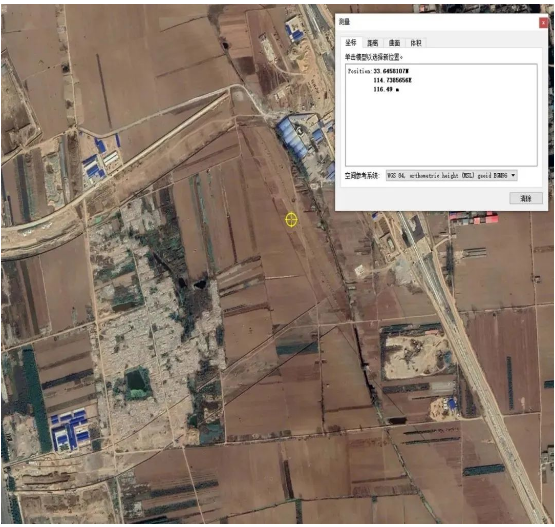

    项目建设初期，在施工现场运用无人机航拍测绘技术，生成现场点云模型，快速高效地获取现场任意位置的高程信息，为项目土方算量提供基础数据支撑。根据地形数据，计算挖土和需回填的方量，结合场地布置情况，科学合理地安排土方堆放场地，并为土方开挖方案的编制提供依据。

    本工程施工的另一重难点是临近高铁路基，基坑施工须采取措施避免高铁路基不均匀沉降。根据《铁路安全管理条例》（国务院第639号）的规定，高铁路基200米范围内禁止抽取地下水，受此规定影响，本项目深基坑施工制定专项施工方案并经专家论证后实施。

    从基坑降水后应力稳定分析云图结果可以看出：（1）路堤下部由于管桩的存在，路堤结构横向结构位移变化相较竖向位移，更为明显；

    （2）至四个区域降水结束，横向位移最大值为-1.78mm（指向基坑方向），竖向位移为-0.2435mm（沉降）。

    在方案编制过程中

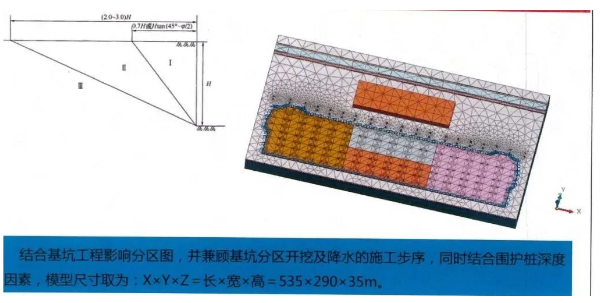

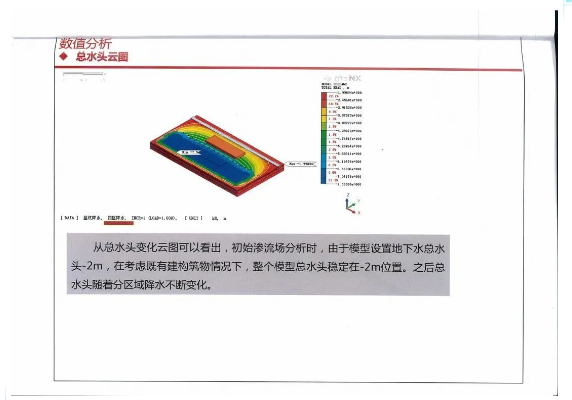

    利用BIM技术建立模型应用于基坑降水影响因素分析，结合基坑工程影响分区图，并兼顾基坑分区开挖及降水的施工工序，同时结合围护桩深度因素，模型尺寸取为：X×Y×Z=长×宽×高=535×290×35m。从总水头变化云图进行初始渗流场分析时，由于模型设置地下水总水头-2m，在考虑建筑物情况下，整个模型总水头稳定在-2m位置，总水头随着分区域降水不断变化。

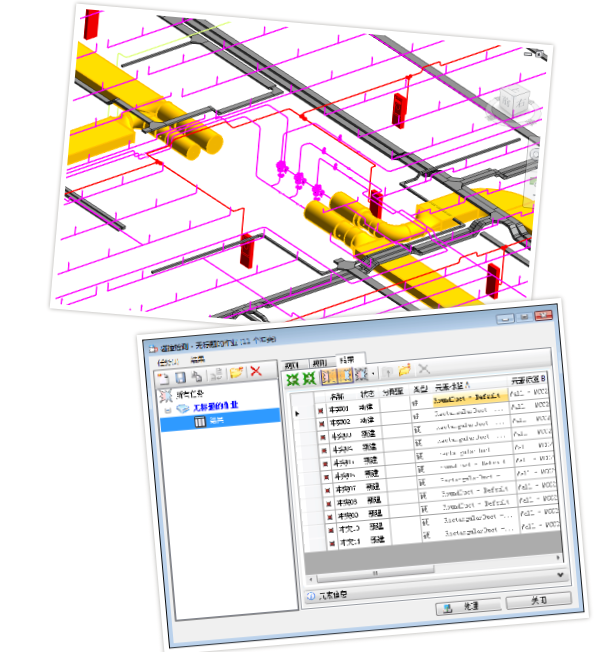

    ▲利用BIM技术进行管综设计碰撞检测

    机电安装阶段

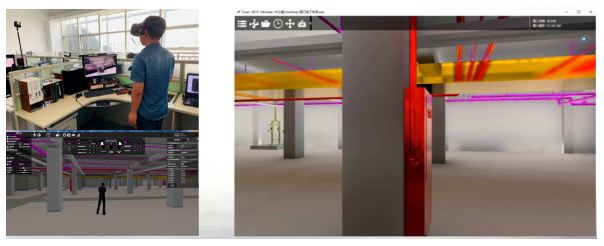

    利用BIM模型分析，辅助机电管线安装，对管线进行优化，减少了材料的浪费。利用模型结合VR技术辅助进行碰撞检测，避免了剔凿、拆改所造成的返工和浪费。

    项目实施过程中

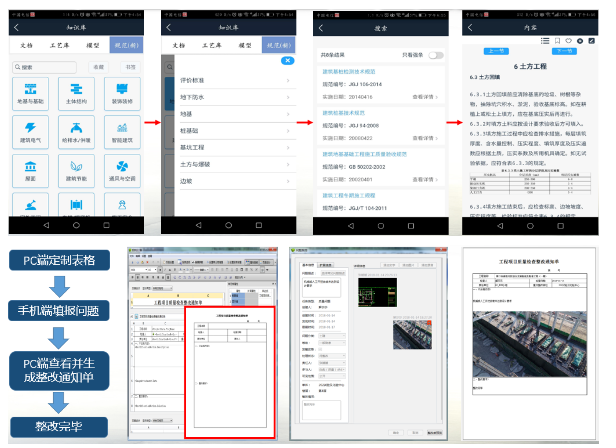

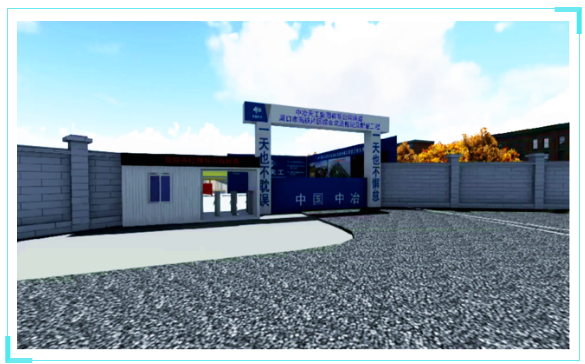

    利用BIM5D信息化平台辅助现场管理，通过PC端、手机端客户端联动，实现施工现场自动化智能化管理。

    4、深耕细研收获丰硕成果

    ▲天津市建设系统优秀项目管理BIM专项成果

    ▲中国勘察设计协会“创新杯”第三名

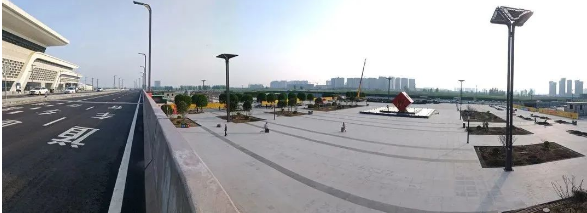

    在建筑建造完成进入运维阶段时，运维人员不需要专业的建模软件去完成后期建筑物运维管理，借助通用的软件（浏览器）完成模型的运维。在原始BIM模型基础上进行概括与简化，去除模型在设计和施工阶段的冗余信息，增加运维管理信息，从而优化运维系统中模型的渲染。

    周口市高铁片区综合交通枢纽及配套工程全流程BIM应用，先后获得了《天津市建设系统优秀项目管理-BIM专项成果一等奖》、《中国勘察设计协会第十届“创新杯”建筑信息模型（BIM）应用大赛“工程全生命周期-房建类BIM应用”第三名》、《中国建筑业协会建设工程BIM大赛一类成果》、《中冶集团2019年度BIM技术应用大赛二等奖》等奖项。

    BIM信息化模型技术的应用，贯穿项目规划、设计、施工和运维各个阶段，一次建模，多阶段应用，实现BIM成果全流程一体化。通过在手机、PC等智能终端安装的软件客户端，使BIM应用更加简单化、智能化，联通各个部门的项目管理工作，使项目管理实现跨阶段、多维度统一协作，大大提高了项目管理工作的效率。
