    助力383根管桩静压提前2天高质量完成、搭建钢筋BIM模型确保精准预制、应用BIM5D+智慧工地数字平台，实现项目数字化管理和科学防疫……从项目桩基础施工克服重重困难，到提速主体建设实现提前6天封顶；从三维模型指导现场施工，到BIM5D+智慧平台全方位提速进度，邕武医院平战结合病房楼项目BIM团队披荆斩棘、迎难而上，凸显BIM技术优势，深度开展全过程应用。

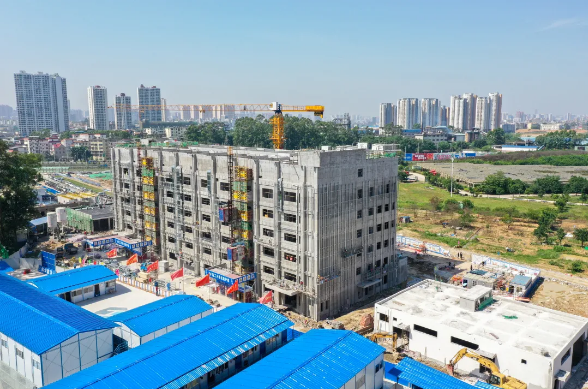

    BIM技术全过程应用助推重大项目建设

    目前，邕武医院平战结合病房楼项目已进入冲刺交付的关键时刻，面对纯负压病房楼复杂的管线设备安装，BIM团队向这一更具高难度的挑战发起了技术攻关。

    BIM三级深化设计管控

    复杂管线安装实现零碰撞

    邕武医院平战结合病房楼项目为纯负压病房楼，管线多且复杂，走道仅有1.6米宽、层高也仅有3.8米，这给管线安装施工带来很大的困难。

    BIM团队得到设计图纸后，第一时间明确分工，加班加点对项目的全专业模型进行建模，在图纸深化中，总计发现图纸和碰撞问题多达1173处，在施工前交于设计审核并解决。

    全专业模型

    针对后续管线施工，BIM小组提出了管线综合设计实施流程，对机电管线进行三级深化，基于BIM实施方案，协调各方，形成真正可执行、可施工的指导模型。

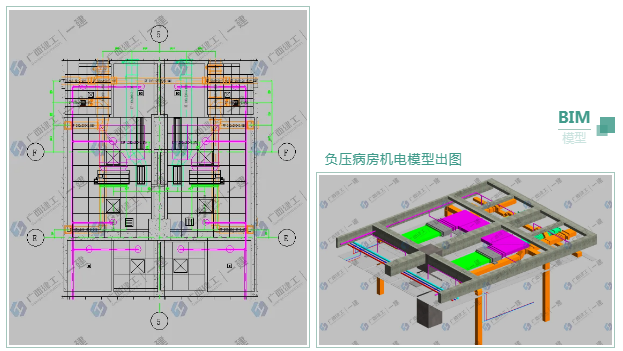

    三级深化

    三级深化，即在一级深化上先对通道的主管线定位、优化，线上提交设计审核；二级深化以一级深化模型为基础，对机电管线复杂区域，如手术室、MRI室生成剖面及大样图，进而优化喷淋头与灯、吊塔的排布；形成三级深化后，出具标高平面图，指导现场施工。

    BIM小组与分包协调走道管道排布方式

    为保证现场施工按模型施工，BIM团队以BIM实施方案为基础，以优化模型为指导，实施过程中对各专业的施工空间进行协调配合，及时校核管线排布位置和标高。

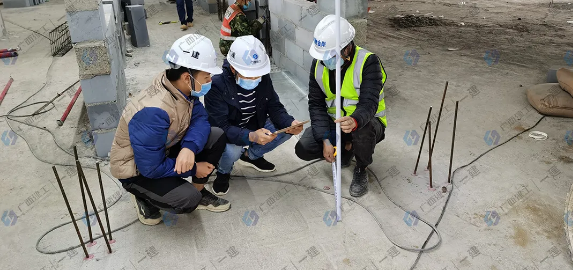

    BIM小组复核机电管线净高

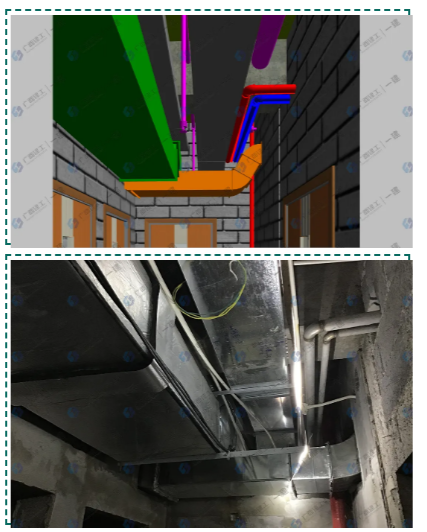

    现场按模型施工

    经技术攻关，项目现场实现了100%按模型施工，管线施工过程零碰撞，综合布线满足净高要求，同时形成高精度BIM模型用于后期运维，避免了极短的工期内出现碰撞返工，确保了施工进度高速推进。

    准确定位预埋套管

    设备吊装一次成优

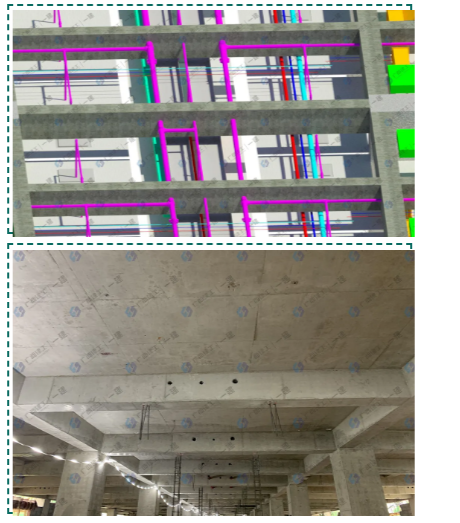

    项目楼层低、走道窄、机电管线多，因此，在设计之初消防喷淋、给水、热水等有压管道均穿梁布设，BIM团队迅速确定有压管道走向及标高，出具预埋套管定位及标高图，确保套管预埋按图100%施工，为后期管线安装空间提供了保障。

    预埋套管正确定位

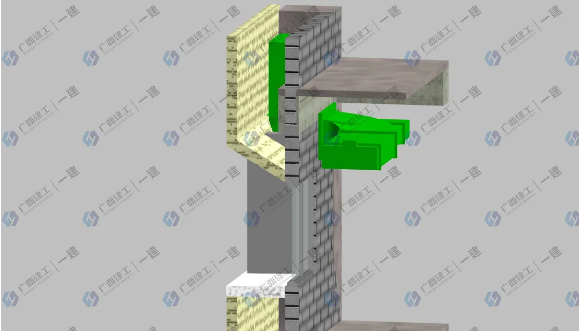

    基于深化模型施工，BIM团队针对项目加气混凝土砌块墙进行二次深化，输出全部的预留洞口图，指导施工，减少二次破坏，实现所有洞口预留。

    外墙预留洞口

    此外，由于项目无地下室，所有机电设备均布置在屋顶，因此导致屋顶安装设备多。为了确保设备有序安装，BIM团队对设备进行吊装模拟，提前规划吊装路线，同时对塔吊师傅进行吊装交底，确保一次吊装到位。

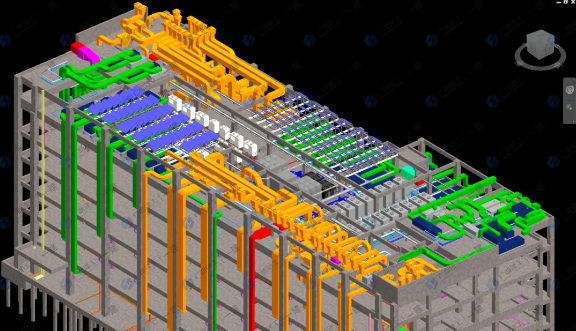

    屋面设备模型

    面对纯负压病房后期装修的重重挑战，BIM团队将持续加压，砥砺前行，助力项目冲刺交付目标，为打赢疫情防控阻击战作出应有的贡献。
