在Revit里生成二维图纸基本有三种方式：

    一、完全与模型文件关联的图纸

    完全基于模型文件生成的图纸。这类图纸是从模型里直接切出并和模型文件相互关联的。

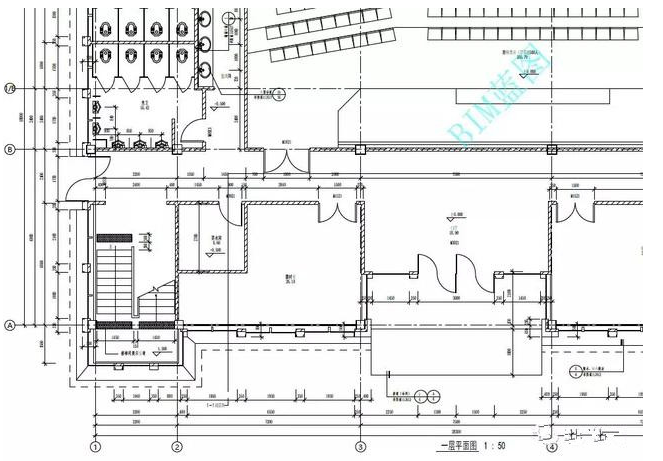

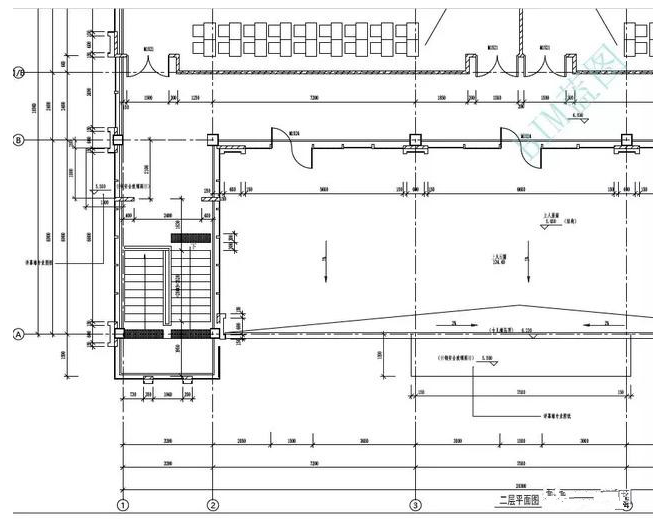

    1、平面系统：包括各楼层平面图、屋顶平面图

    2、立面系统：包括室外立面图、各个房间室内立面图

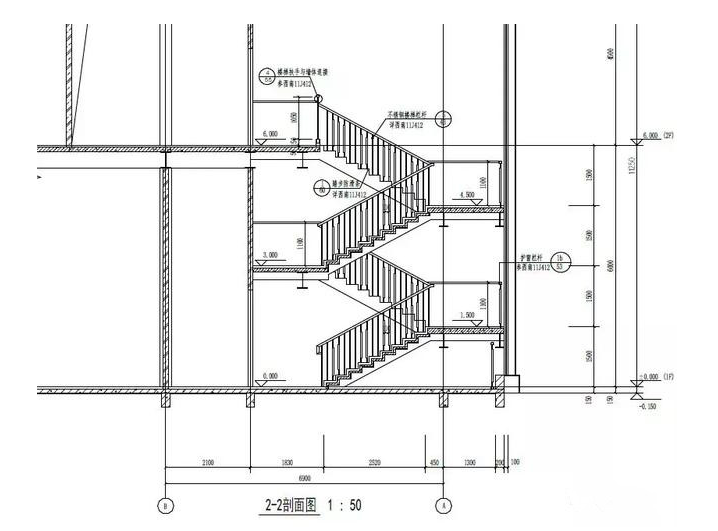

    3、剖面系统：包括各个方向的剖面图、墙身剖面

    4、局部放大图：包括卫生间详图、楼梯间

    5、详图：特殊需要表达的节点详图

    6、明细表：包括面积表、门窗表、柜子明细表、室内材料明细表

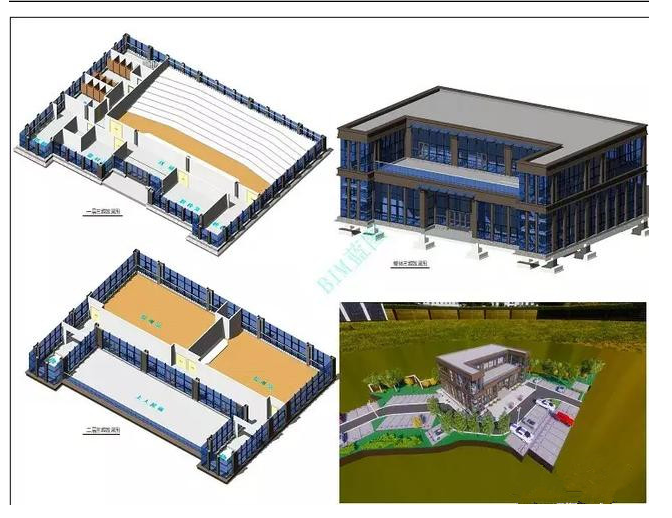

    7、三维透视图/轴测图：包括整体三维透视图、整体轴测图、局部透视图、局部轴测图

    二、部分基于模型文件关联的图纸

    基于模型文件切出的主体轮廓，后期用2D线样式，填充样式，文字注释等加以说明。

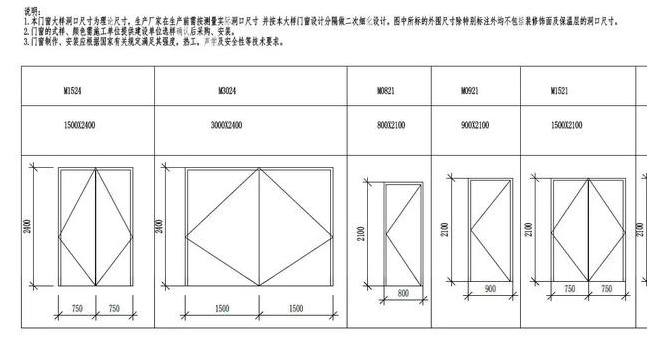

    包括：墙体类型、墙身大样、局部剖面、屋面檐口节点、门大样详图、窗户大样详图。

    三、完全与模型文件不关联的图纸

    与模型文件毫无关联的图纸。

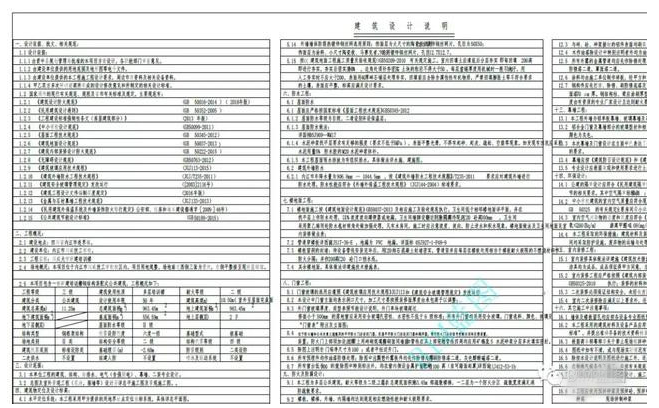

    其一用REVIT里面自带的绘图工具绘制二维图纸，如2D线，填充样式，文字说明等。

    其二从外部导入DWG文件，可以直接套用，也可以根据需要后期加工。

    总平面图（基本从外部导入DWG文件）

    项目区域位置图（可以手工绘制，也可以从外部导入DWG文件）

    以上的内容用简单的话来说就是Revit出图分三种情况：

    一种是模型直接生成图纸，一般是一些平面图或立面图等，这些和模型的完整性及正确性有关；

    另一种是直接在Revit中用二维的线条来绘图，这和CAD类似，这种方式是用来补充我们没有办法做详细的模型；

    第三种是直接导入已有的CAD图，这种方法比较简单。

    四、直接从Revit导出PDF
