首先，为大家介绍一下：

    什么是放线孔：

    施工单位进场的时候，甲方会提供水准控制点与轴线控制点，我们在应用轴线控制点去放线时，随着建筑的增高，建筑本身就遮挡了经纬仪的视线，轴线控制点没有办法再起到控制作用，所以我们就有了将控制点引测到建筑内部的需求。

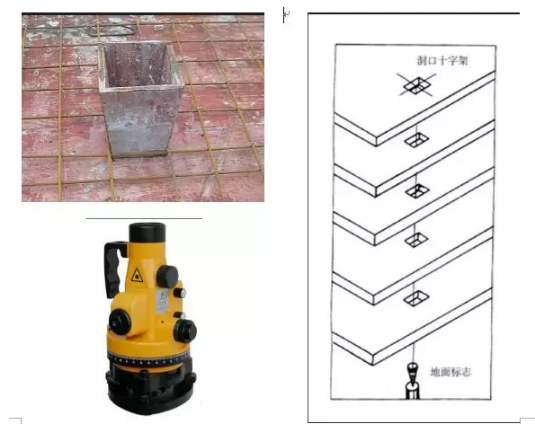

    而控制点在建筑内部往上传递的时候就需要在楼板上开洞。那么开的这个洞口就叫放线孔。

    定位放线孔时需要考虑的几个原则：

    1、建筑物内的控制点，一经确定，不能随便更改。

    2、始终从一点往上方楼层引测，不能随便调换楼层

    3、设置的放线孔尽量数量少但又有控制性

    4、在相应楼层测放控制线时，视线没有阻挡

    5、放线孔的安放位置不受后期施工的影响，也不给其余工序带来施工不便。

    为满足上述的原则，我们需要去逐层分析各层竖向构件的位置及特点，而这个工作是比较费时费力费脑的，如果借助BIM5D中模型视图功能模块，我们可以快速高效的解决这个问题：

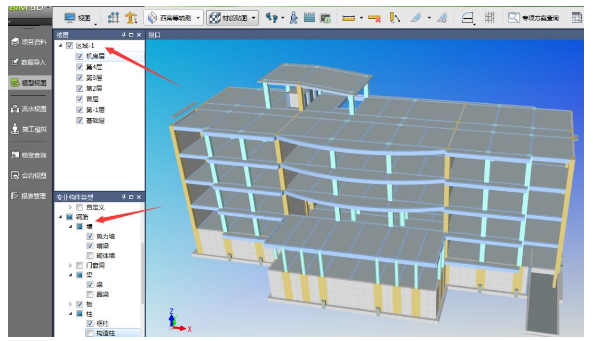

    1、筛选确定放线孔有参考价值的构件（结构构件）

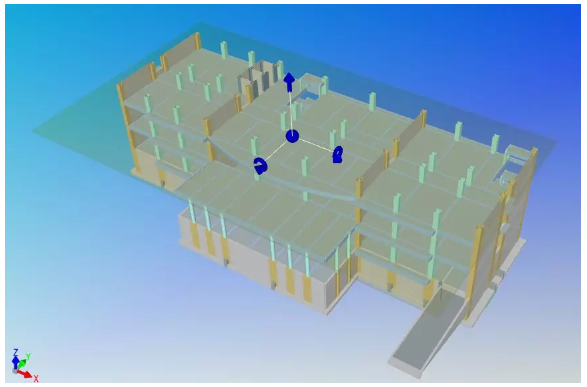

    2、做水平切面，拖动查看各层竖向构件位置特点

    这样可以取代线下逐层去分析图纸的工作量，通过拖动切面可以动态的产看各层竖向构件的位置特点

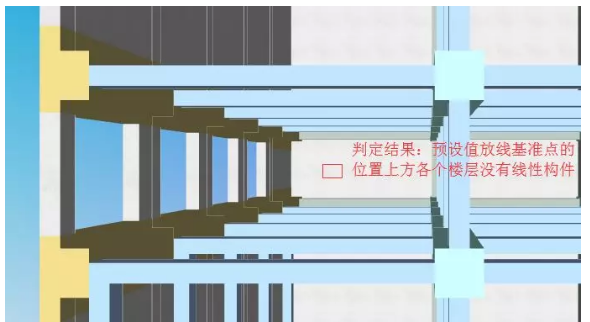

    3、筛选板为不可视，查看放线孔上方传递有无线性构件遮挡

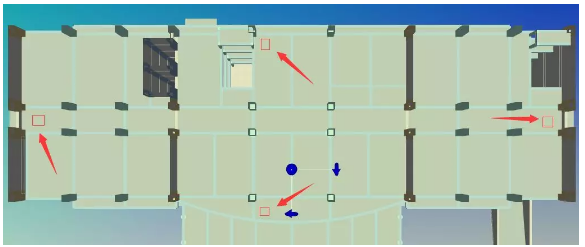

    通过拖动确定了放线孔大概位置如下图

    理由：水平方面控制点位置每一层均为走廊，竖向位置每一层均较为空旷，符合第4条原则：测量视线没有遮挡。

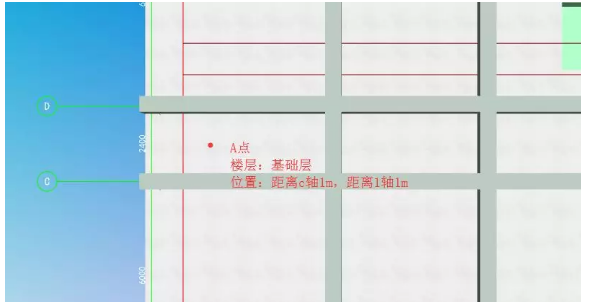

    4、做放线孔点位视点，输出测量交底方案

    接下来我们需要应用BIM5D中视点的功能，将我们详细的放线孔测设方案输出（以一个点为例）

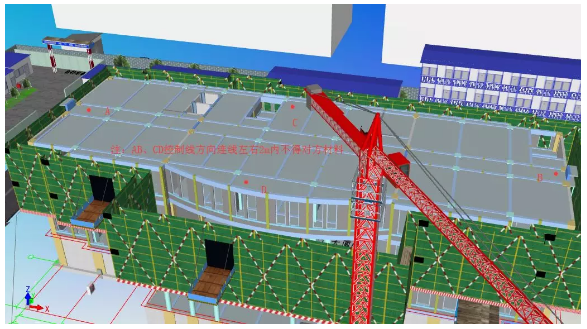

    5、调取场地模型，输出材料吊装方案

    某一层的砼浇筑完毕后，下一步工作为测设各类构件的细部控制线，但这项工作的开展常常受吊装材料对方的影响而没法开着，所以需要给塔吊工一个吊装方案起到明确的交底作用，避免对我们的放线工作产生影响。如下图

    以上就是我对这个问题的介绍，希望对大家在工作和学习中提供一定帮助。
