    一、BIM在勘察阶段的应用

    在工程勘察阶段可通过BIM三维立体的可视化特点对拟建工程项目基地的地质情况进行直观的展示。结合有限元分析可对该地质情况作出定量化的分析，其分析结果可作为项目选址与地基基础设计的重要参考依据。

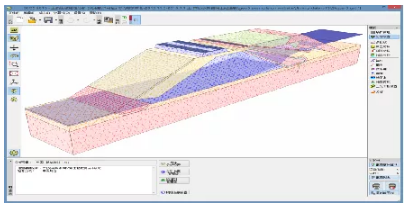

    岩土工程边坡稳定性分析

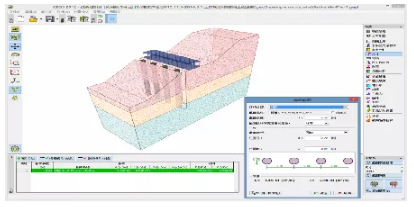

    支护桩的设计

    二、BIM在设计阶段的应用

    传统设计模式：设计周期较长，需要按照先后顺序，依次完成建筑设计、结构、设备等模型的搭建，设计耗时长。

    BIM协同设计：不同的专业可在BIM协同平台平行设计，同时进行建筑、结构、设备等模型的设计，大大缩减设计周期。

    协同设计是BIM技术在设计阶段的最高级管理模式，使用协同设计模式可以实现项目由单兵作战提升至团队化工作。各专业协同设计实时协调/监视，对各专业在设计过程中出现的碰撞、不协调等问题及时作出调整，提高出图质量。

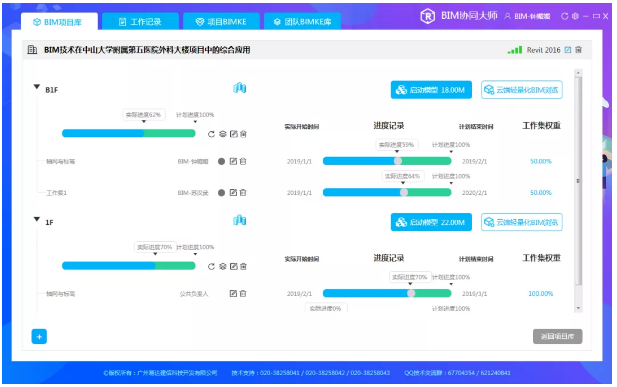

    BIM协同大师

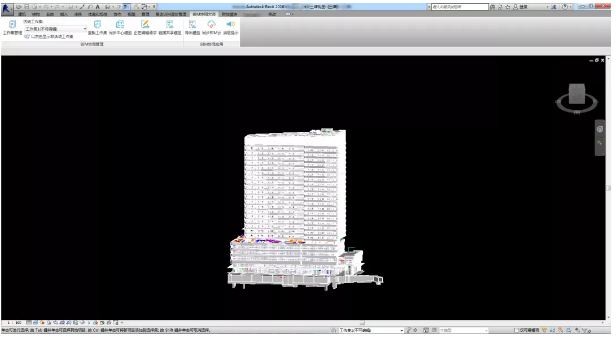

    BIM协同大师插件端

    三、BIM在设计阶段的分析应用

    BIM在设计阶段不仅包含建筑设计形体、管线综合等相关信息，也可以基于该“核心模型”在不同领域中分享和延续是BIM的重要特征，使用核心模型对拟建建筑热环境、日照进行精确的模拟和分析。

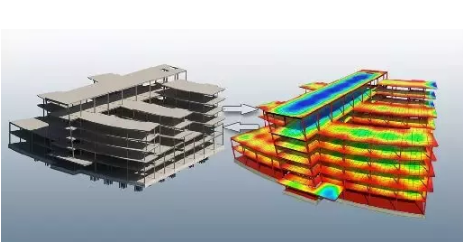

    BIM帮助结构工程师创建、分析更加协调和可靠的模型，目前主流的BIM核心建模软件Revit可与结构分析软件双向并联。

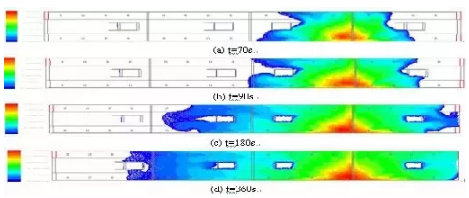

    1.在对超高层公共建筑消防性能化设计中使用CFD计算流体力学模拟建筑空间内火灾烟气扩散。

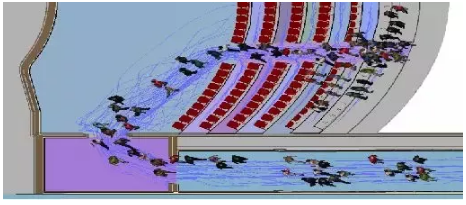

    2.大型公共建筑进行疏散模拟。

    四、BIM在施工阶段的应用

    1、施工场地管理的应用

    BIM技术能够将施工场内的平面元素立体直观化，帮助我们更直观地进行各阶段场地的布置策划，综合考虑各阶段的场地转换，并结合绿色施工中节地的理念优化场地，避免重复布置。

    BIM技术在各个阶段的场地管理包括投标阶段的展示、场地模型的初步建立，施工元素标准化族库的建立、CI场地管理、场地危险源识别管理、工法样板场地管理、各阶段动态场地管理及优化等。

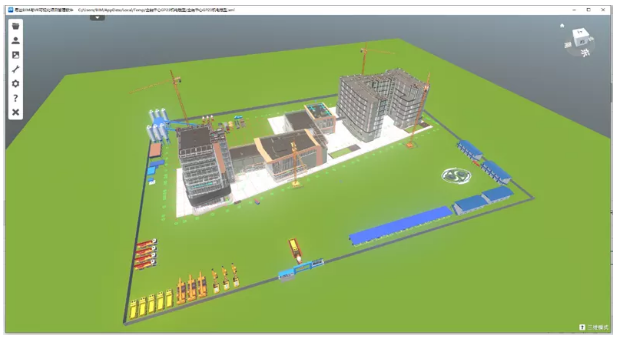

    01、场地模型初步建立

    根据标高方格网导入CAD地形图（提前策划整个现场的道路标高系统、排水系统、塔吊、施工升降机等其他临建设施的布置位置），然后根据各项参数生成三维布置图，更加直观地展示施工场地。相对比二维平面施工布置图，三维施工布置图更直观，更符合施工真实情况。

    BIM&VR可视化项目管理软件

    02、企业标准族库的建立

    场内临建元素建立标准化族库，族库内所有元素形成详细做法，统一标准，提高场地布置效率，也能在前期临建施工时更直观的指导现场施工。

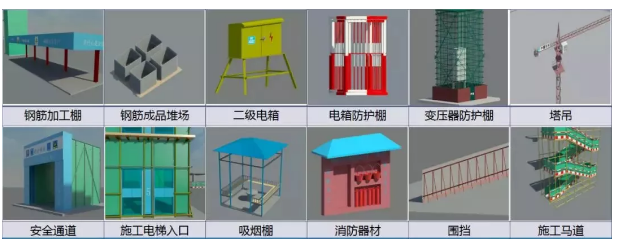

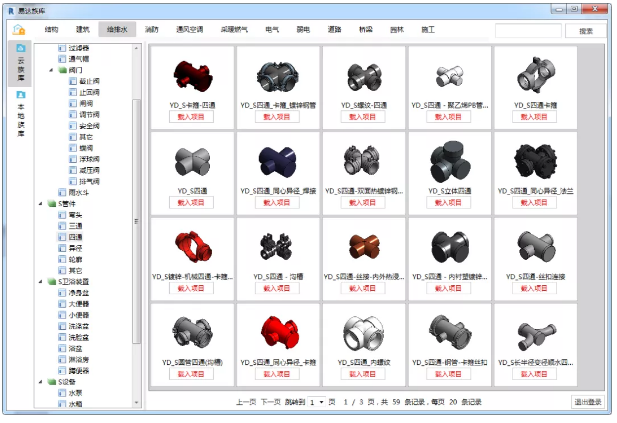

    BIM族库

    03、施工阶段场地动态管理

    实时掌握施工阶段的情况，在绿色施工中分施工阶段对场内布置进行提前策划和转换预演，找出最优布置方案，提高场地使用效率，减少二次布置所产生的费用。同时可以利用软件统计功能将临建工程量自动生成，减少算量工作。

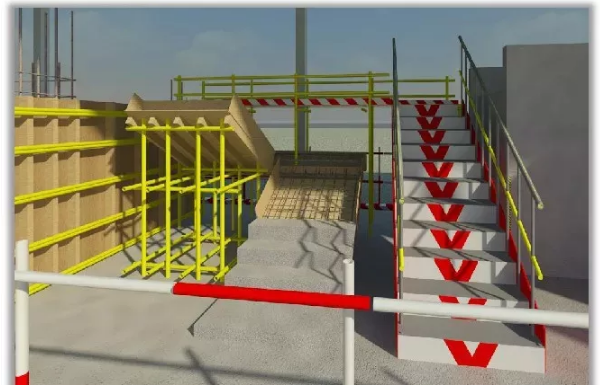

    04、工法样板场地管理

    BIM模型可出施工图指导施工。

    BIM模型

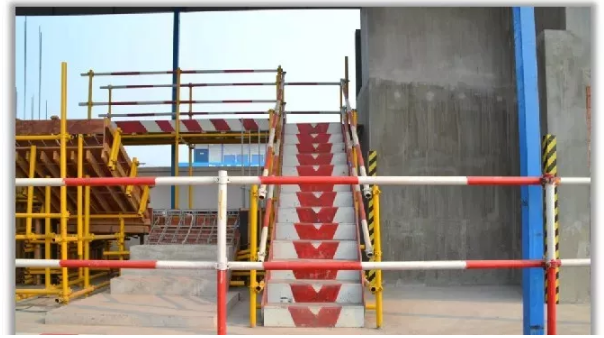

    现场实景

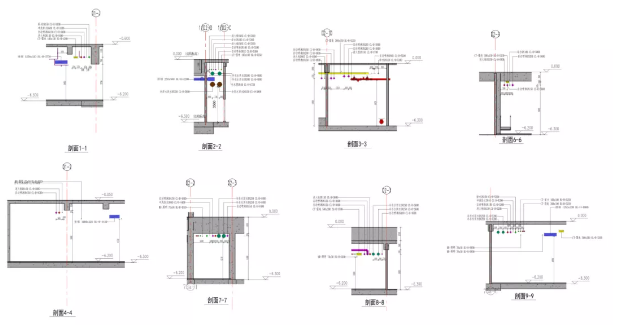

    Revit出图（剖面图）

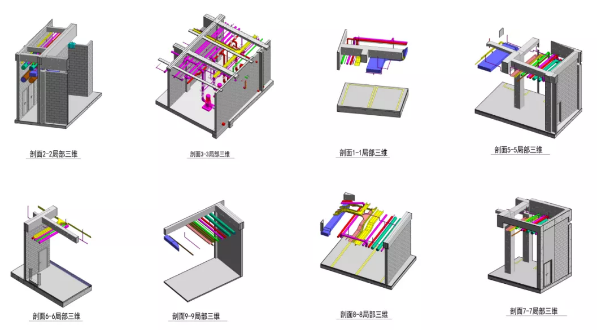

    Revit出图（局部三维图）

    05、CI形象管理

    直观模拟场区内实景，提前设计车行线路、人行线路、小业主参观线路和领导参观线路。

    06、施工现场危险源辨识

    安全总监、安全管理人员通过BIM模型预先识别洞口，将更多的时间用于安全风险的评估与措施的制定，提前在模型中进行安全防护，将防护栏布置完善。

    2、施工方案模拟的应用

    BIM技术能够将施工方案进行模拟对比，为选取符合实际情况的施工方案提供决策依据。

    01、施工模拟

    通过施工模型，直观地展现如何开展施工，以及工程建设的进度概况。

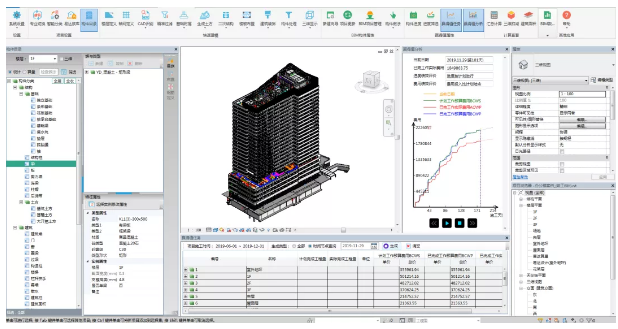

    Revit端赢得值分析

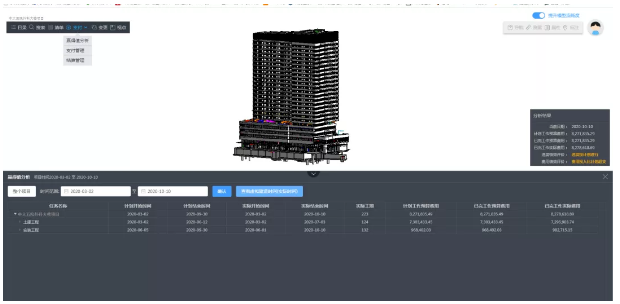

    网页端赢得值分析

    02、技术交底

    BIM技术不仅能直观的看到三维模型，还能精确的统计出像脚手架、模板、钢筋等复杂分部工程的工程量，为成本控制、进度控制、质量控制提供可靠依据。

    BIM现场技术交底

    3、施工图审查的应用

    碰撞检查是BIM非常实用的功能，用Navisworks的ClashDetective工具模块或者易达BIM与VR可视化管理软件在一个真实的项目中碰撞检查在施工图审查中的作用。

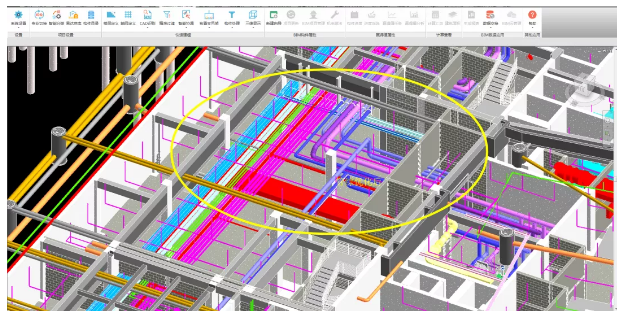

    01、碰撞检查

    通过在Navisworks平台中合并建筑、结构、（消防、暖通）设备MEP等几个专业BIM模型，进行碰撞检查，然后得出碰撞结果，再由碰撞结果查出碰撞点的具体位置。

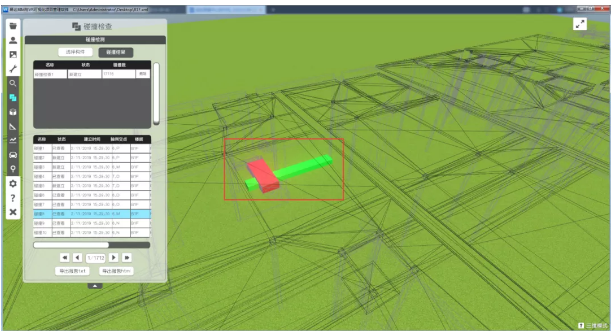

    BIM与VR软件碰撞检查功能

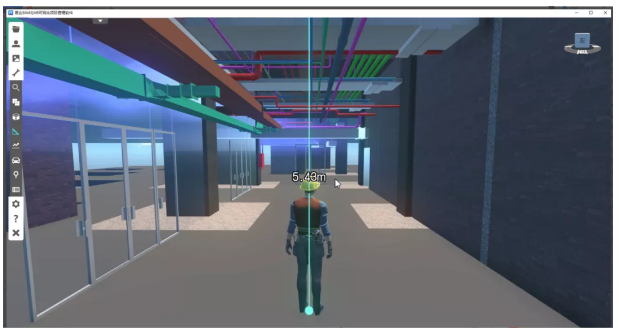

    02、三维审图

    三维施工审查较碰撞检查需要人工对BIM模型进行校审，可利用测量工具和批注工具对施工图发现的问题进行标注。

    五、BIM在深化设计的应用

    利用BIM三维可视化功能，对复杂的技术节点利用科学的手段进行深化，使得整个技术节点具备可操作、可协调、可沟通。如：钢结构的深化设计、幕墙深化设计、砖砌体深化设计、管线综合布局深化设计等。

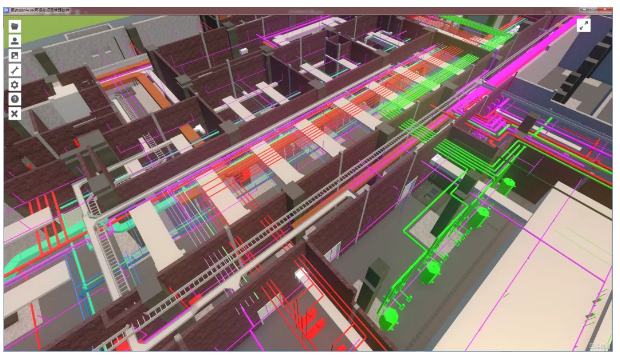

    管线综合深化设计

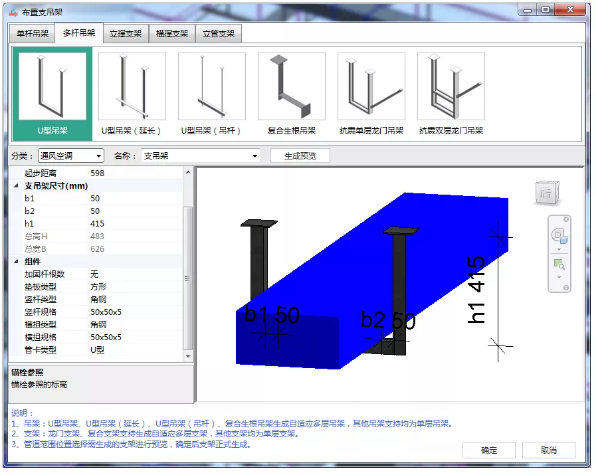

    支吊架布置

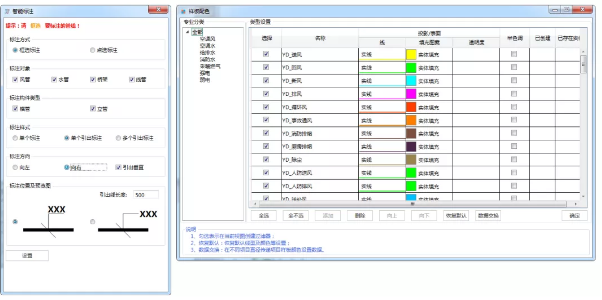

    出图智能标注

    六、BIM在进度管理的应用

    合理安排施工时间，对施工周期提前掌握，节约成本。

    易达BIM造价管理ForRevit进度管理是根据施工进度安排为场景中每一个选择集中的图元定义施工时间和日期以及任务类型等信息，而生成具有施工顺序信息的4D信息模型，不仅可以模拟工程的计划进度还可对计划进度与实际进度进行对比，使得进度管理变得简单容易。

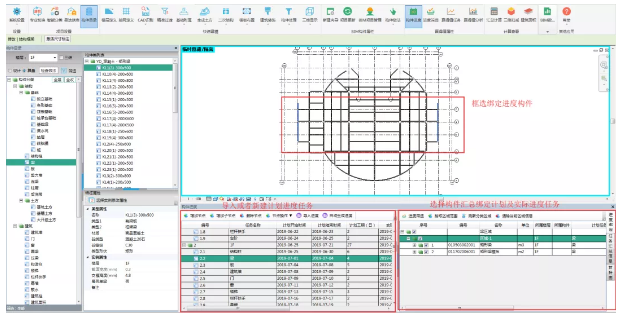

    构件挂进度界面

    七、BIM在成本管理的应用

    软件通过对BIM模型中的不同构件及模型的几何和物理信息（时间维度，空间维度等）进行提取，汇总统计各种构件的数量。这种基于BIM的算量方法，将算量工作大幅度简化，减少了因人为原因造成计算错误，大量节约了人力的工作量和花费时间。

    施工模拟和碰撞检查减少设计错误，避免施工与图纸不符，减少返工，额外的修正成本，避免成本的增加。

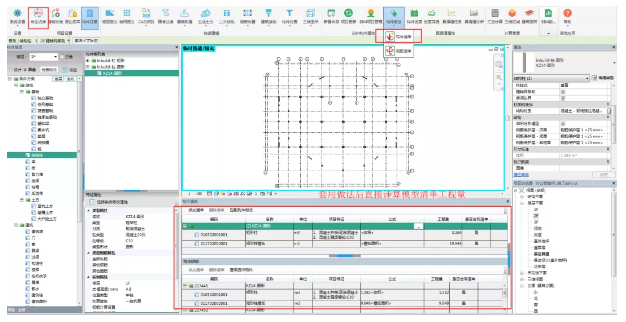

    套用做法计算直接出模型清单工程量（建筑）

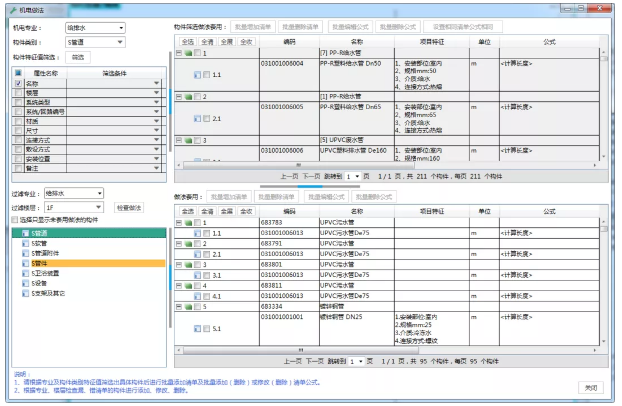

    套用做法计算直接出模型清单工程量（机电）

    BIM项目管理界面

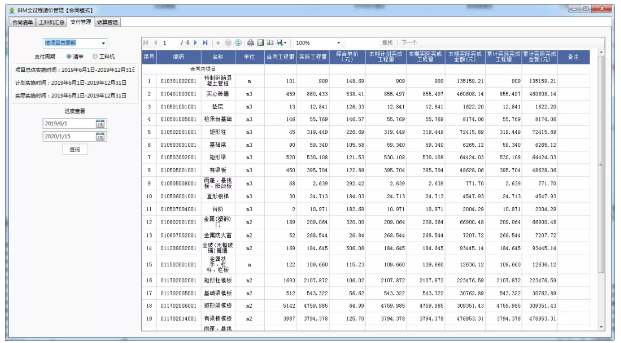

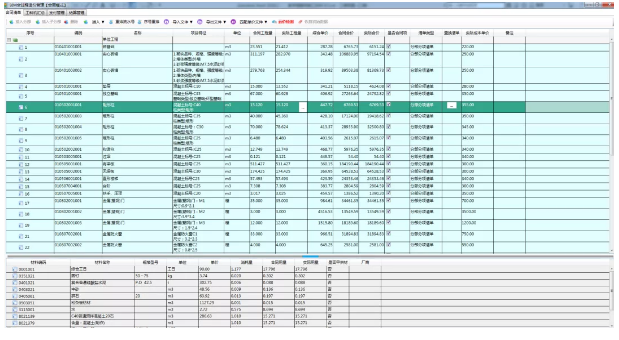

    支付管理界面

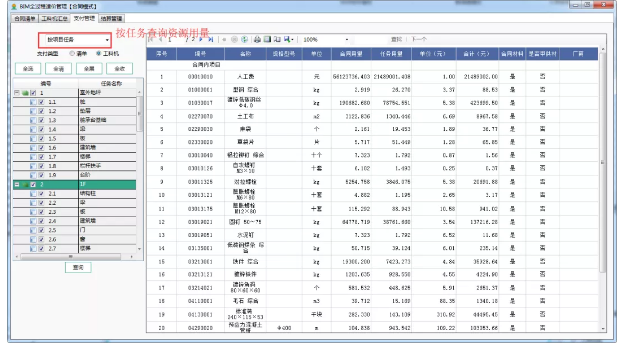

    按任务查询资源用量

    八、BIM在质量管理的应用

    在质量管理当中，利用BIM参数化对比，将BIM模型和施工作业的结果进行对比验证，有效避免和发现施工现场与图纸有误差的问题，并及时作出调整，弥补传统质量控制差的问题。

    BIM实现质量管理主要通过连接的方式，可以以照片、合同文本、网页等多种形式整合到平台中。

    九、BIM在质量运营、维护阶段的应用

    竣工图纸、BIM模型数据源，可为运营、维护提供系统的可看、可查、可用的竣工信息、具体位置、甚至是内部构造等信息。
