Revit异形柱怎么画？在Revit中，如何快速创建异形柱？
文章来源：学天BIM学院
步骤图文详解
在建模时，我们常常会遇到异形的柱，今天木仔就来教大家如何快速创建异形柱。

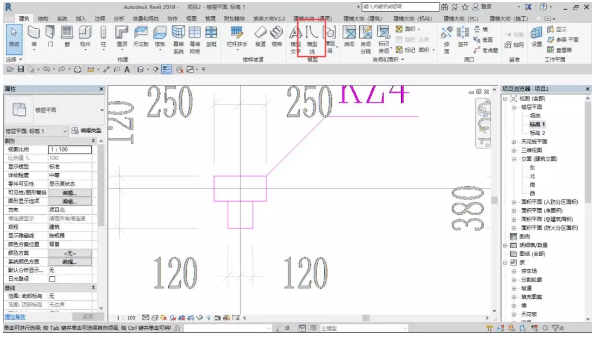

1、导入图纸之后，选择找到想要创建的异形柱，选择建筑选项卡下模型线命令。

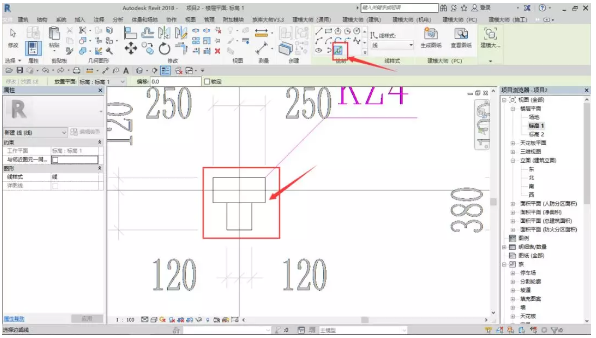

2、点击拾取线，拾取KZ4柱的轮廓。

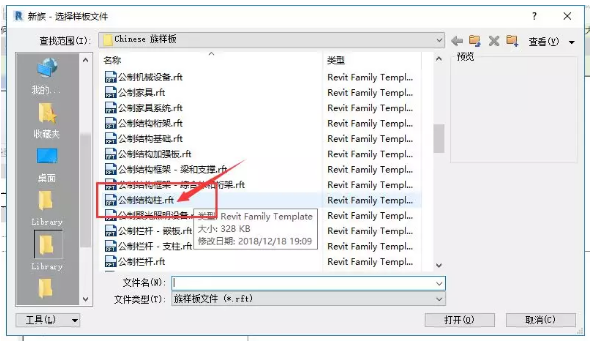

3、框选轮廓，按Ctrl+C进行复制。然后新建一个公制结构柱族。

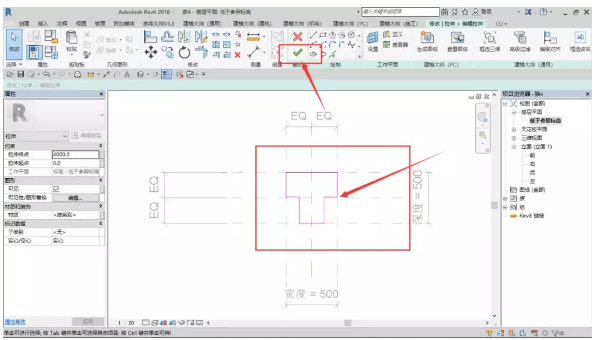

4、点击创建选项卡里的拉伸命令，然后按Ctrl+V将轮廓复制到绘图区中。接着用打断命令（快捷键SL）以及修剪命令（快捷键TR）将轮廓处理成型，点击完成。

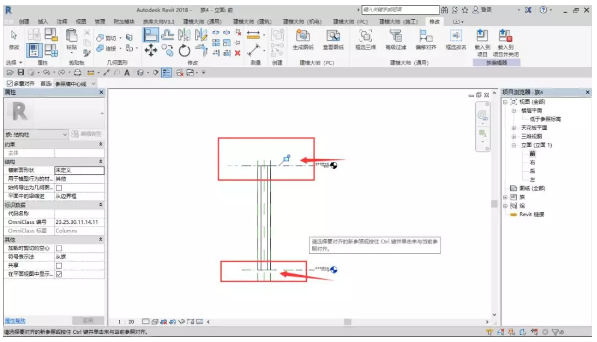

5、点击切换到任意立面，比如前立面，用对齐命令（快捷键AL）将创建成的形体两端分别锁定到对应的参考平面上。

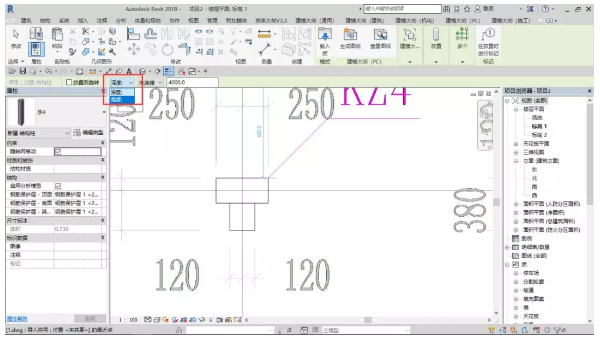

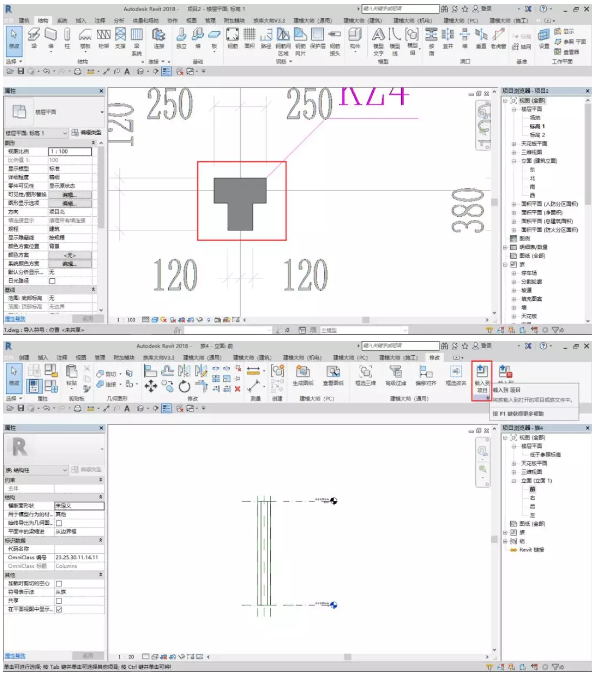

6、将其载入到项目中，然后在选项栏里将深度改为高度，放置到对应的位置。
这样，我们的异形柱就创建完成了！
