Revit怎么拉斜墙？Revit模型教程：如何绘制斜墙
文章来源：川工立诚BIM服务
在Revit里，斜墙的绘制一直比较麻烦，今天我们为大家介绍两种绘制斜墙的方法。
第一种:使用内建模型来创建。

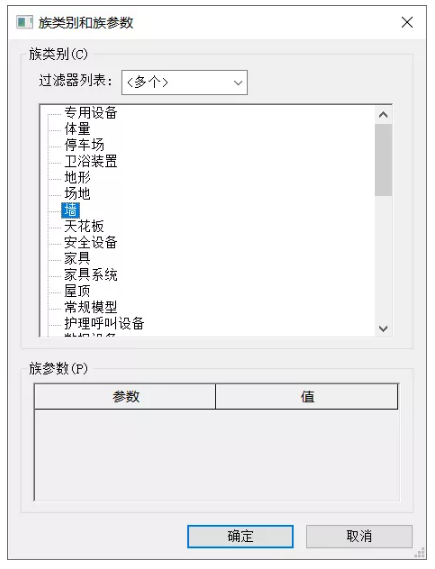

1.新建内建模型，将族类型和类别定义为墙。

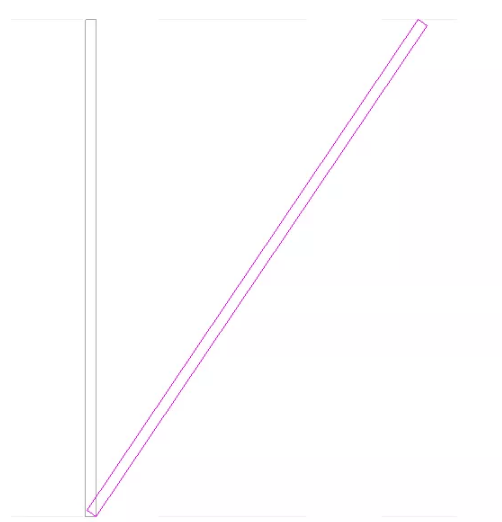

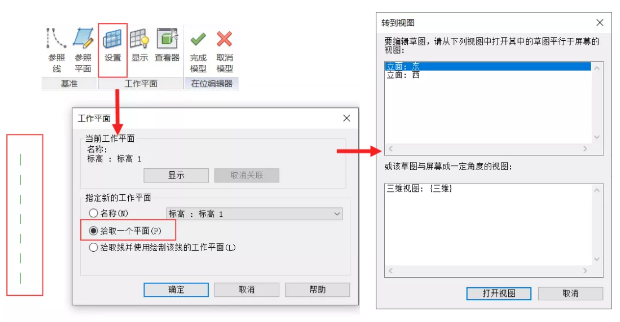

2.在平面上，绘制一条参照线，并将其设置为工作平面，转到相应的视图。

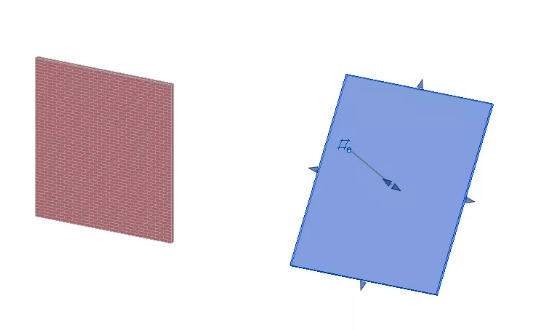

3.选择拉伸命令的直线命令，绘制任意的长方形。

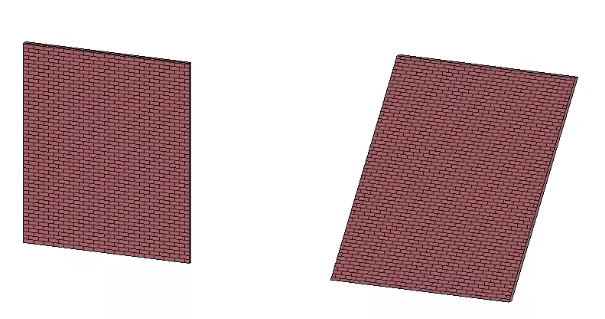

4.完成模型后，选择斜墙的材质，斜墙就完成了。
第二种:使用“体量和场地”中的“面墙”命令来创建。
注意：使用“面墙”工具，通过拾取面从体量实例创建墙。此工具将墙放置在体量实例或常规模型的非水平面上。因此也可创建其他特殊造型的墙体。

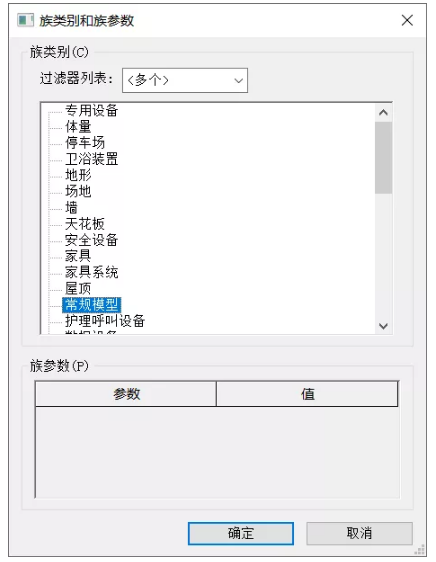

1.使用内建模型（或是内建体量），新建一个常规斜面模型。

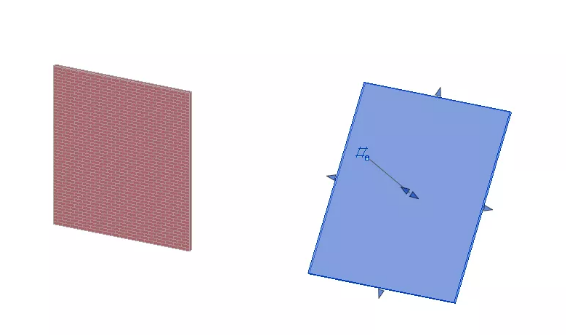

2.参照第一种方法，创建一个拉伸的斜面模型。

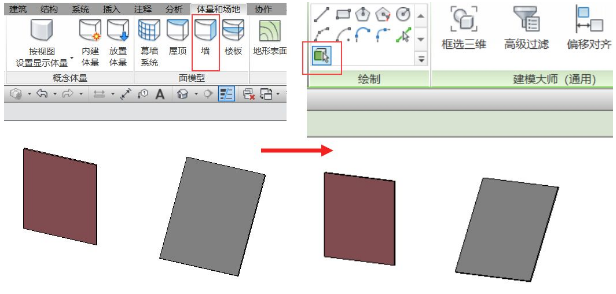

3.使用“体量和场地”中的“面墙”命令，选择用拾取面的方法来为刚绘制的斜面模型添加墙面。
4.将常规模型删除，斜面就完成了。
