Revit公式详解

    在用Revit制作族的过程中，我们经常会用到参数公式，最常用的就是加减乘除，那么我们在Revit中还能应用哪些公式来实现族参数的信息传递呢？下面我们来详细说明下Revit中的公式及其应用案例。

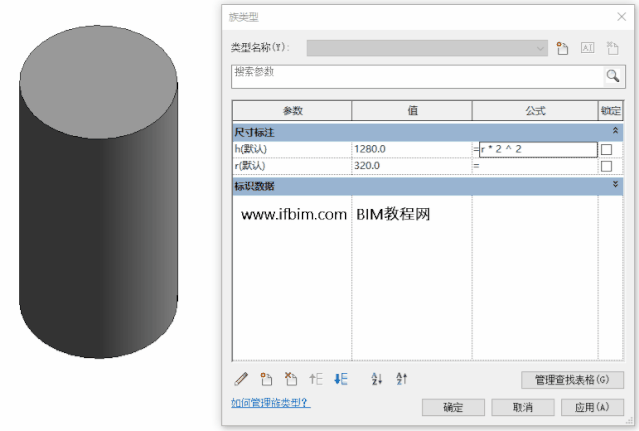

    幂运算

    x^y：x的y次方

    注意：这时候有可能会出现“单位不一致的错误情况”，这个问题是由于参数类型不一致造成的，比如我们有个参数是面积，那么写公式写出来就是面积=长*宽，在新建面积这个参数的时候参数类型一定要勾选成面积。

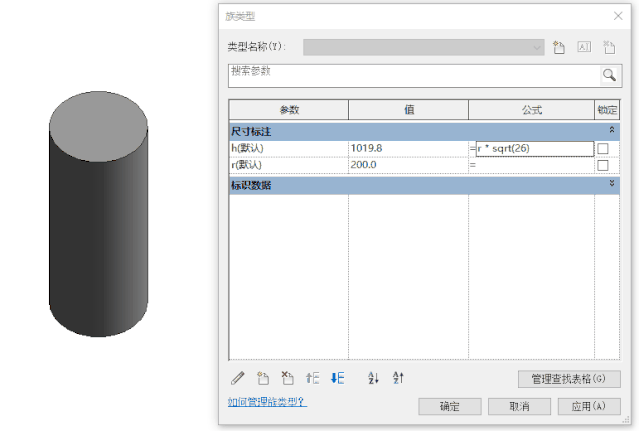

    平方根

    sqrt(X)：X的平方根

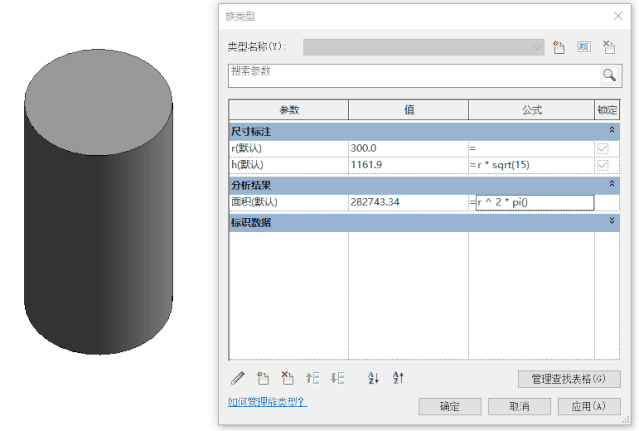

    π

    Pi()：π代表圆周率

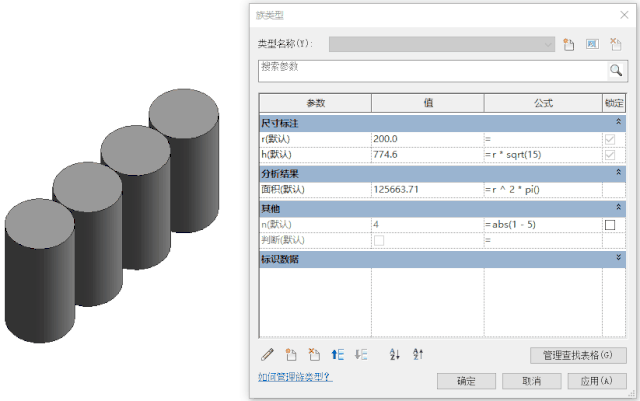

    绝对值

    abs()：括弧里面数值的绝对值

    判断是/否

    在是否参数后面可以填有判断性的公式

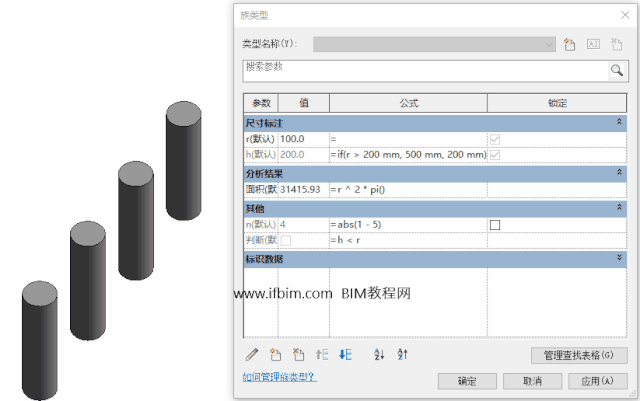

    条件判断（if）

    格式：IF(<判断>,<结果为是>,<结果为否>)

    支持的运算

    大于>；

    小于<；

    等于=；

    除/；

    两个条件同时成立，则结果为真and；

    两个条件成立一个，则结果为真or；

    声明不成立not

    当然，条件也是可以嵌套，比如：

    IF(AND(x=1,y=2),<true>,<false>)

    IF(Length<500,100,IF(Length<750,200,IF(Length<1000,300,400)))

    三角函数

    三角函数这里举例就可以了，大家需要注意一下反三角函数的写法

    sin();cos();tan()

    asin();acos();atan()

    数学常数E

    e^x

    Revit中的调用：exp(x)

    对数

    Revit中的调用：log()

    自然对数

    Revit中的调用：In()

    Revit取整数

    四舍五入：round(X)

    round(5.1)=5

    round(5.5)=6

    round(-6.7)=-7

    进一法：roundup(X)

    roundup(3)=3

    roundup(3.1)=4

    roundup(-3.7)=-3

    去尾法：rounddown(X)

    rounddown(3)=3

    rounddown(3.7)=3

    rounddown(-3.7)=-4
