    大家好，这里是海南省BIM中心，今天由冯普老师给大家带来教学：REVIT场地建模基础教学之一形多用，以一个完整的场地道路、边坡、平整建模为例。

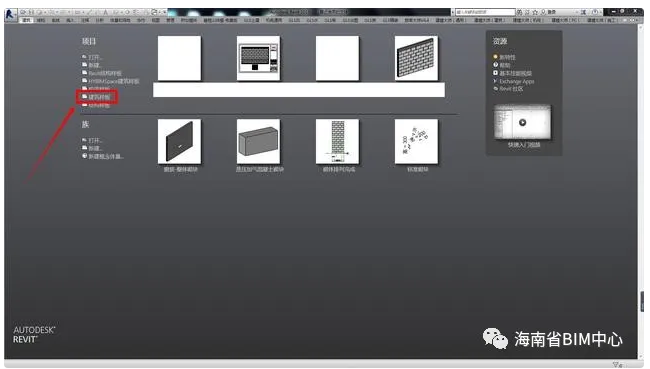

    首先，新建一个运用【建筑样板】新建一个项目文件（详细如图所示）

    创建好的项目提前进行文件保存【保存命名任意】，在新项目中切换到场地平面视图。（详细如图所示）

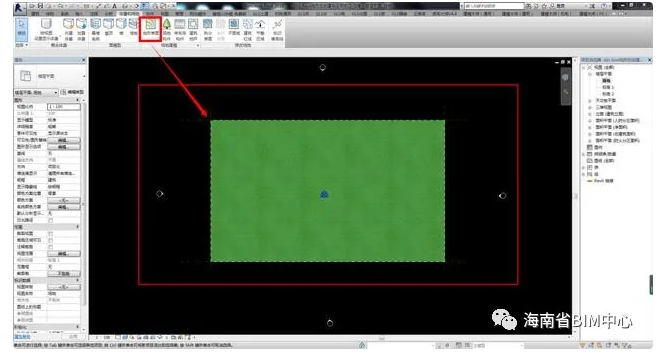

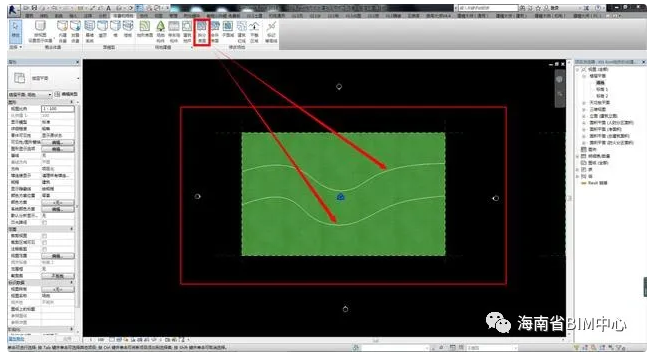

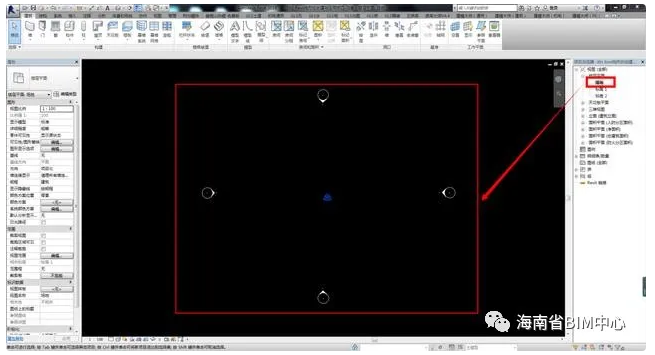

    在场地平面视图中，选择【参照平面】在平面视图中快速创建交叉的"矩形框"尺寸尽量大，用来场地模型点放置定位用。（详细如图所示）

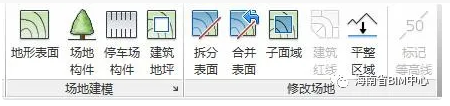

    选择【地形表面】开始创建地形，标高使用0.000即可。（详细如图所示）

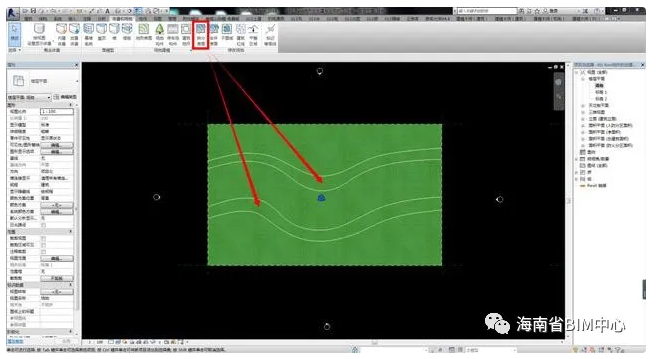

    运用【拆分表面】工具对完整表面进行按图所示大致拆分为三个表面，中间表面作为道路使用。（详细如图所示）

    再次对表面进行拆分，作为道路两侧斜坡地形示意。（详细如图所示）

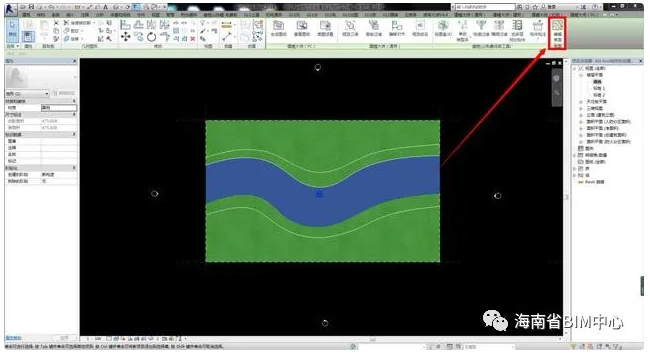

    选择中间道路示意表面，然后点击【编辑表面】工具。（详细如图所示）

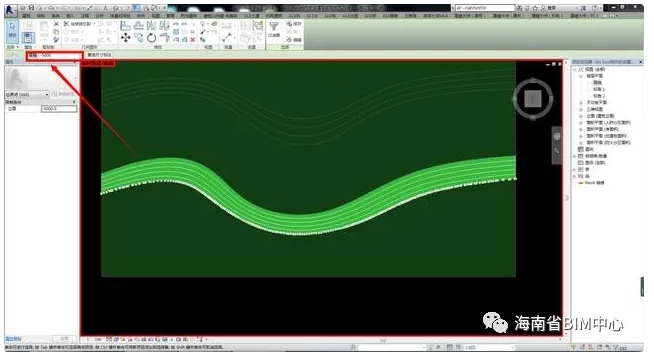

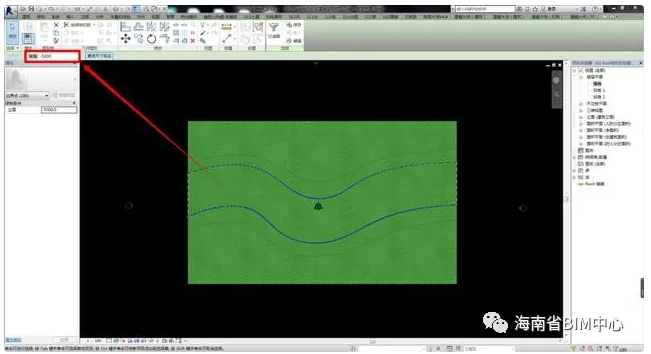

    把道路高程点全部框选，调整一个标高。（详细如图所示）

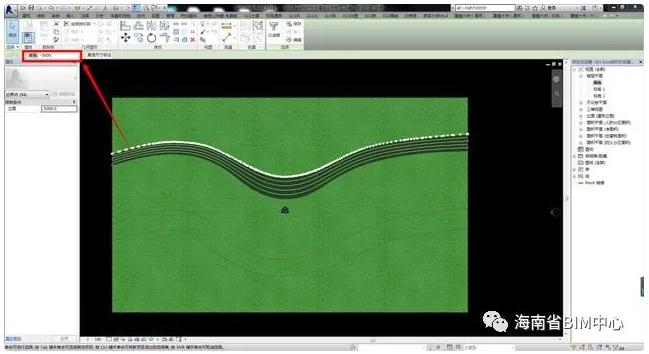

    同样编辑方法对斜坡表面进行标高编辑，注：只修改一侧标高，即：靠近道路边缘一侧，标高高程与道路一致。（详细如图所示）

    同上方法进行另一个斜坡标高修改。（详细如图所示）

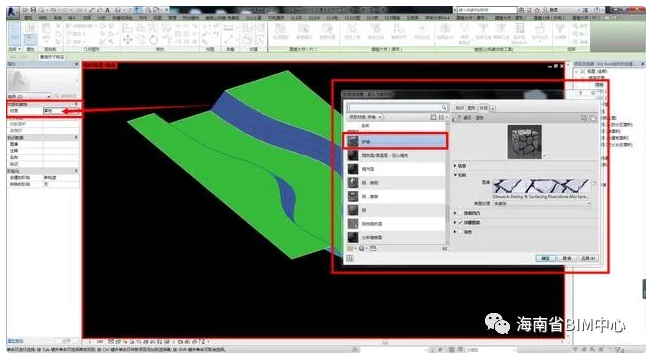

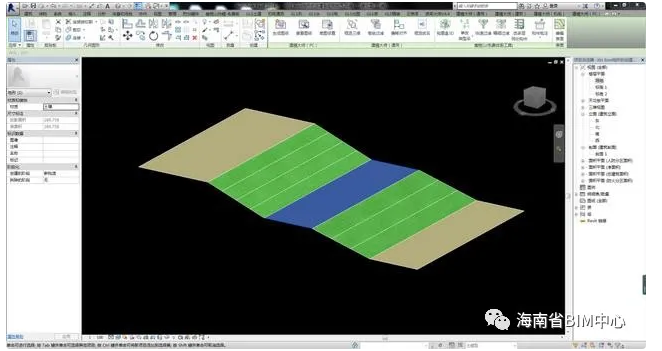

    修改标高后的道路、斜坡成形，对其材质进行添加。（详细如图所示）

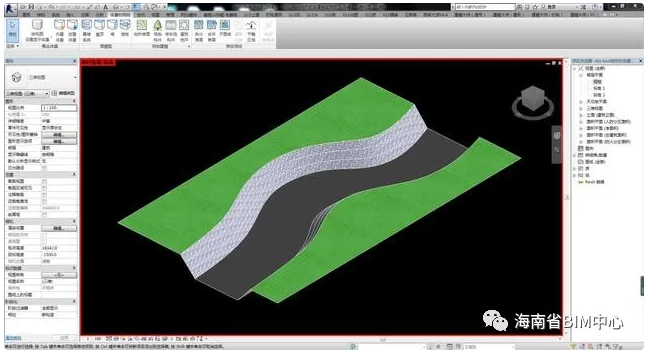

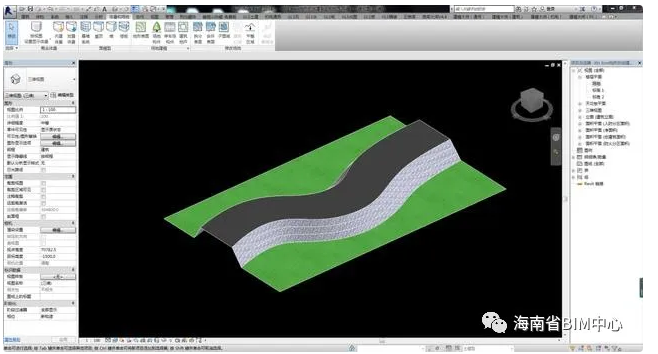

    运用地形工具创建的"下沉式"公路制作完成，按需要可在其基础上丰富内容。（详细如图所示）

    与"下沉式"道路创建步骤一模一样，可完成"上凸式"道路创建。（详细如图所示）

    建筑地坪的使用：对于斜坡式地形，在其基础上进行模型创建，需要提前进行场地平整，运用【建筑地坪】工具可以快速呈现（详细如图所示）

    基于斜坡地形，选择【子面域】创建可进行面积统计的区域范围，可单独添加材质信息，统计面积，可用作平行于地形的道路等创建辅助。（详细如图所示）

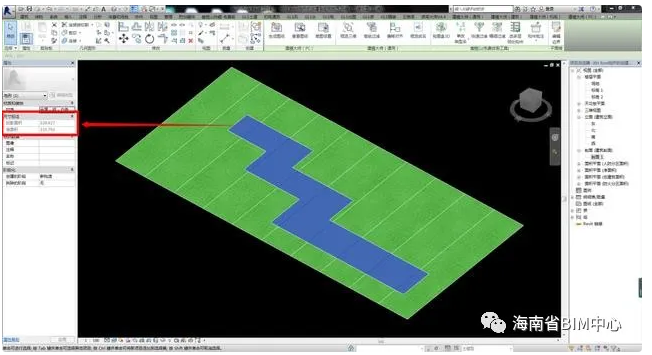

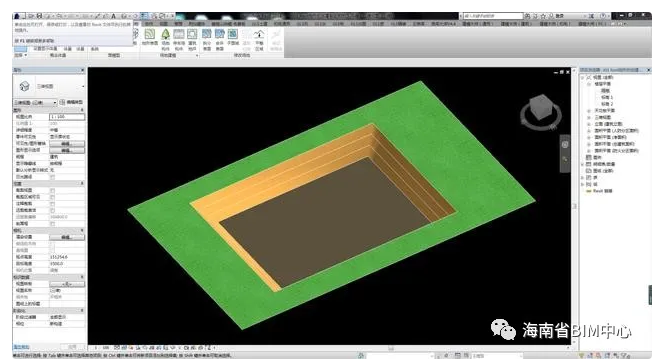

    利用拆分工具进行地形拆分，调整标高，形成基坑绘制。用于施工场地模型、土方基坑施工BIM模型创建辅助。（详细如图所示）

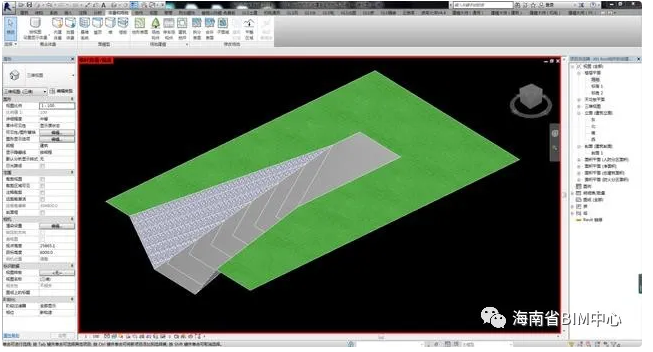

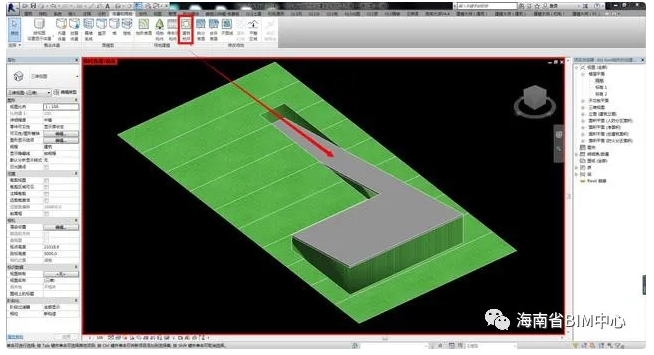

    利用拆分工具进行地形拆分，调整标高，进行斜坡道路的快速创建，可用于基坑坡道模型创建辅助。（详细如图所示）

    注：弧形坡道做法如此！

    利用建筑地坪工具可进行，景观方向BIM模型创建辅助，河流、池塘等快速创建。（详细如图所示）

    利用拆分工具可对有高差的地形进行不等阶梯BIM模型创建，可用于土方模型创建辅助、市政道路护坡模型创建辅助等。（详细如图所示）
