BIM墙体怎么画？Revit中墙体类型属性设置的方法
Revit中绘制完墙体后，还需要对墙体类型进行设置，以下是教您对墙体的类型属性进行设置及设置过程中墙体展现。
01、绘制基本墙
1）首先点击墙选项，选择基本墙，

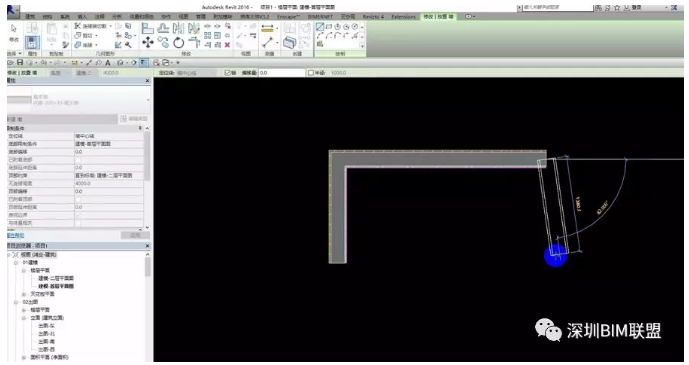

2）在绘制栏中选择一种线条，然后在平面上绘制基本墙。
02、设置墙属性
1）点击墙体，点开墙属性栏，可以看到有两个属性，“在插入点包络”和“在端点包络”。
2）点击设置不包络和无。墙体并无什么变化。

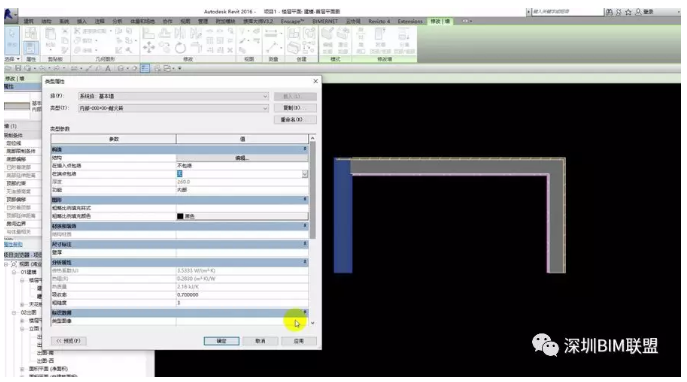

3）点开墙属性栏，在“在插入点包络”和“在端点包络”点击设置外部包络。
4）可以看到墙的端点处，墙的外部墙层是包络住了墙体。
03、插入门

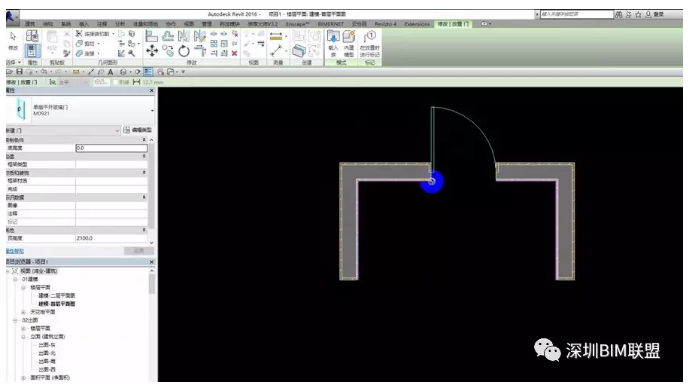

1）点击选择建筑选项卡门选项，然后插入一扇门，可以看到外部墙层包络住了插入的门的边缘。

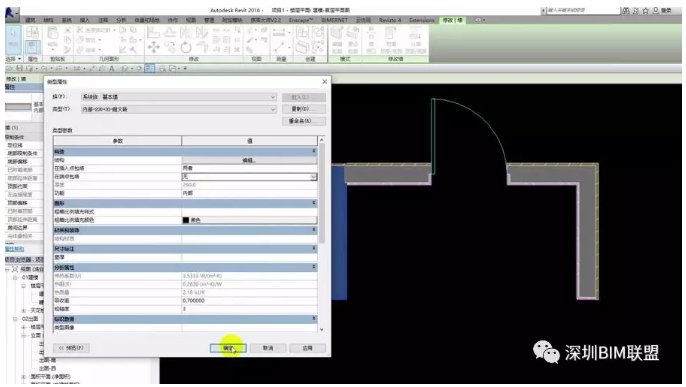

2）点开墙属性栏，将“在插入点包络”和“在端点包络”都设置内部包络。可以看到墙的端点处，墙的内部墙层是包络住了墙体，内部墙层也包络住了门边缘。
04、再设置墙属性
1）点开墙属性栏，在类型参数中将“在插入点包络”和“在端点包络”设置为两者包络和无。
2）可以看到插入墙体的门的边缘内外墙层都包络住了门边缘，端点墙身选择的是无，所以没有包络。
