BIM机电深化是什么意思？BIM 辅助机电碰撞、 深化设计及图纸优化

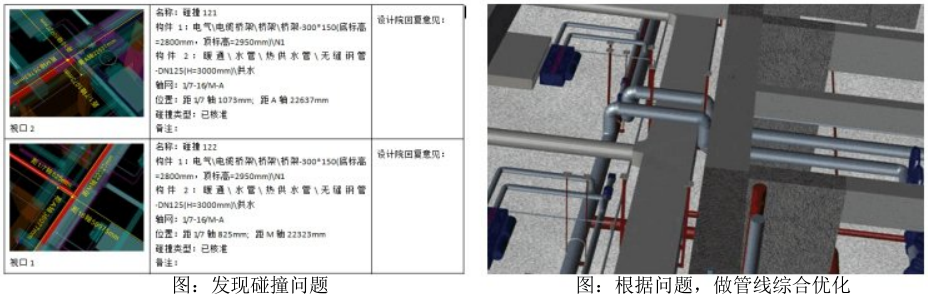

1、BIM碰撞检测及管线综合优化
BIM模型可以协助完成机电安装部分的深化设计，包括综合布管图、综合布线图的深化。使用BIM模型技术改变传统的CAD叠图方式进行机电专业深化设计，应用软件功能解决水、暖、电、通风与空调系统等各专业间管线、设备的碰撞，优化设计方案，为设备及管线预留合理的安装及操作空间，减少占用使用空间。

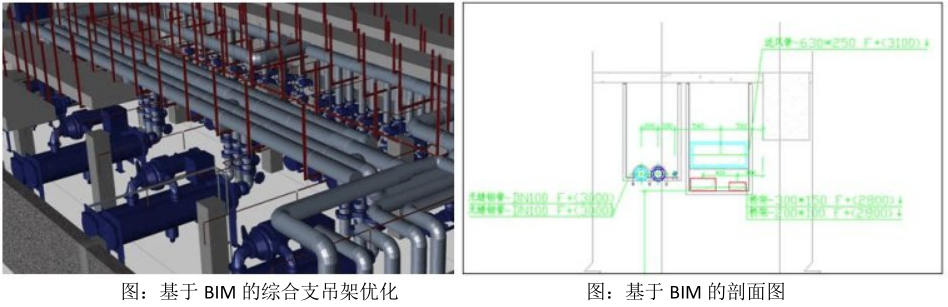

2、基于BIM的综合支吊架优化及出详图指导施工
根据管线综合模型，对支架进行三维布置并对其进行优化，即可用于指导施工又可根据三维尺寸来预制支架的类型，是一项可以提升工作效率的应用。生成基于管线综合后的各种施工图纸，涵盖各专业系统的机电综合总图能清楚反映所有机电安装的标高、宽度定位及有关与结构及装饰的准确关系。包括详细的平面、立面和剖面图。总体效果既能满足设计要求与验收规范，又能考虑交叉施工的合理性以及维修方便， 尽可能减少返工现象的发生。

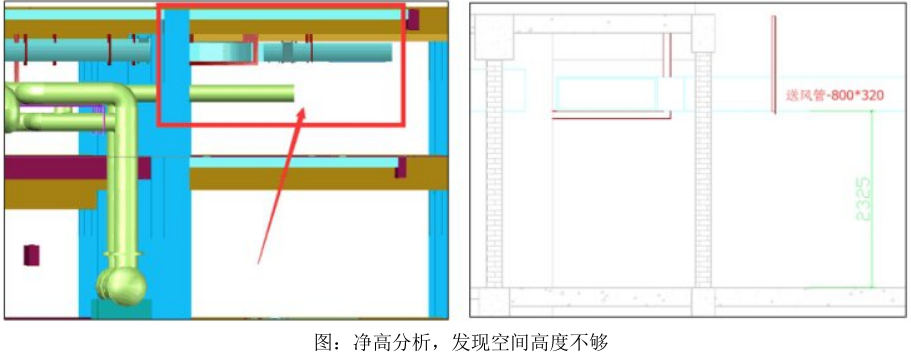

3、基于BIM的净高分析
通过土建一二次结构和安装多专业模型合成， 进行管线综合优化排布， 根据调整好的综合模型自动筛选出净高不符合设计规范的空间位置， 并利用自动出剖面图辅助优化， 有效地避免后期施工完成后再遇到净高不足的问题。
