    你好，这里是BIMBOX。咱们继续谈模型应用，今天要聊的是曾经让很多人头大的应用开发。

    从2019年开始，我们发现越来越多的领域和BIM接壤，也有越来越多的公司开发了BIM相关的产品，今天咱们要说的是老牌游戏开发平台Unity，以及它专门为BIM开发的软件UnityReflect。

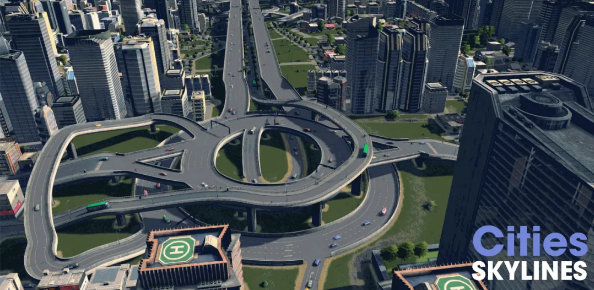

    熟悉游戏的小伙伴肯定对Unity3D不陌生，是由UnityTechnologies开发的一款综合游戏引擎，人们通过它可以在PC、手机等平台创建三维游戏、建筑可视化、实时三维动画等互动内容。其中，最像建筑软件的游戏《城市：天际线》就是用Unity引擎开发的。

    在2014年到2015年左右，国内就有一批人不满足于常规建模软件的交互展示功能，把目光投向了Unity这样的产品，开始研究游戏引擎的非游戏应用，比如地产项目VR、虚拟施工、消防模拟等等应用。当时一个小项目Unity开发的私活，能轻松谈到个几十万。

    这些应用的本质，都是开发一个游戏。既然是游戏，交互界面的自由度几乎就是无限大，模型用的则是BIM模型。

    不过，那时候对于建筑行业的人来说，有两道关卡让很多人还没来得及学开发就被拦在了门外。

    ?首先是建筑模型导出的问题。建模软件的模型面数很多，它本身就是通过降低渲染精度来提升流畅度，模型通过各种中间格式导出很麻烦不说，导出到游戏引擎之后还要经过各种LOD和减面的优化。

    ?另外就是信息导出的问题。BIM模型如果希望到游戏引擎里实现更高级的应用，必须要把信息带过去，否则就和3DMAX建的模型没区别了。那时候也是各路神仙研究不同的方法，用导出类CMyExporter、用中间格式的插件、用IFC，非常折腾，而且好不容易导出的信息，也很难直接关联到模型构件上。

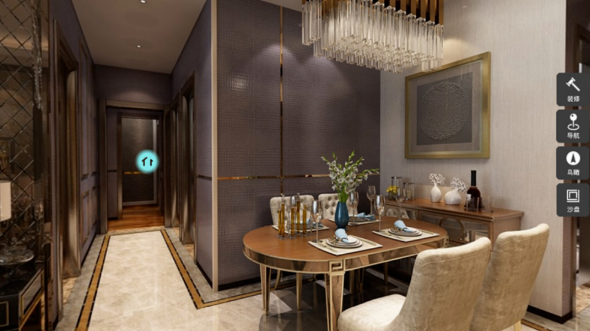

    这两个大麻烦，就导致那个时代大多数游戏引擎的应用就是模型面数小、不需要BIM信息的虚拟看房等轻项目；真能把信息玩转的只有极少数大牛级别的人物，而且因为开发周期长，这种应用都是项目大后期才做，不可能在充满变数的设计阶段就介入，否则应用还没开发完，原模型又改了。

    时代变迁，随着BIM的普及度越来越高，软件开发商们也愿意把民间自己鼓捣的东西研发成官方产品，这也给非专业开发的建筑人提供了更轻松的方案。

    2019年拉斯维加斯的AutodeskUniversity大会上，Unity公布了与Autodesk的合作计划，计划实现Unity与Autodesk产品之间完全数据互通，在19年下半年启动首个合作项目。

    今天要说的UnityReflect，就是在这样的背景下诞生的。通过它，即便没有任何编程知识，也可以一键把模型连同信息转换成Unity3D模型。

    使用UnityReflect有两种流程，一种是无需开发的协作和展示流程，另一种是自由度更高的开发流程，咱们分开说说。

    流程A 快速协作&轻量展示

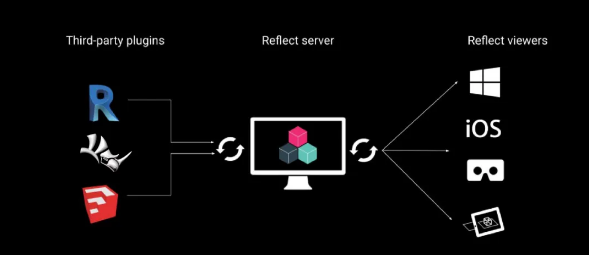

    这个流程非常简单，就是把建模软件的模型和数据通过Reflect一键同步到本地服务器，再分发到各种PC端或者移动端的查看器上。

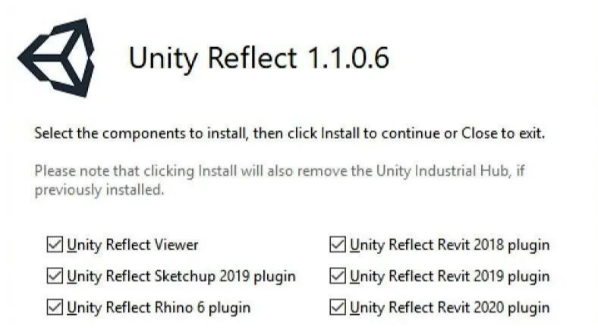

    只需要在建模软件上安装UnityReflect插件就行，目前官方支持的软件有Sketchup、Rhino、Revit三款软件，其中Revit支持2018到2020版本。

    安装插件后，就能在Revit里找到Unity面板，功能很简单，就是一个ExportView（导出）按钮、开始同步按钮和停止同步按钮。

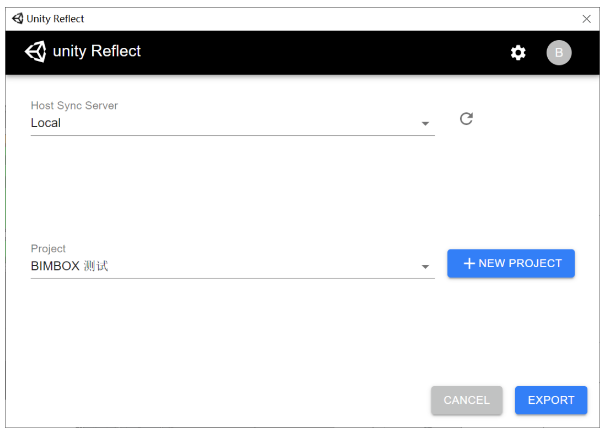

    同步的时候，会要求选择一个同步服务器，再选择或新建一个项目。

    其中，同步服务器目前是使用本地电脑，其他客户端需要在同一个网络才能下载模型，官方消息是2020年推出云服务器版本。

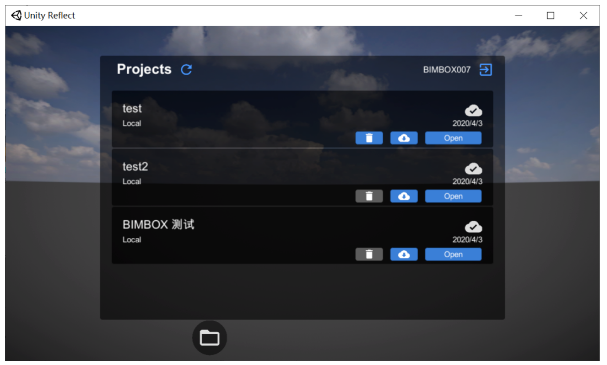

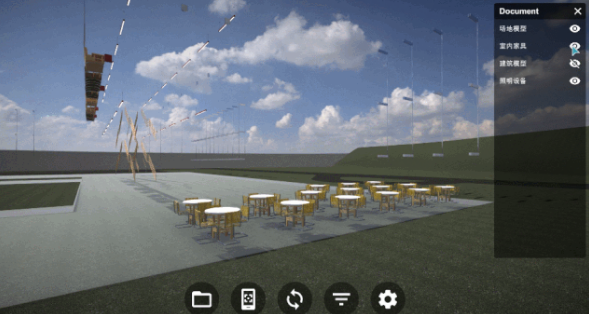

    同步完成后，模型和数据就储存在服务器上了，在网内运行单独的ReflectViewer查看器就可以选择项目，查看具体的3D结果。

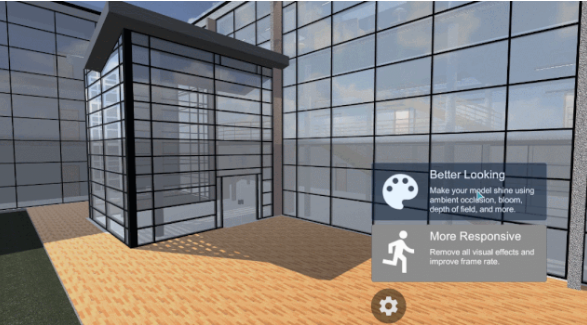

    目前查看器的功能比较简单，可选项不多。显示选项可以调整效果优先或者速度优先。

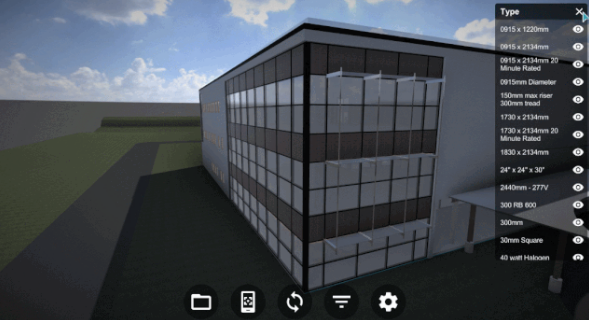

    利用BIM信息过滤器，可以按照不同的族类别和构件类型筛选显示的构件。

    Reflect的一大特色是多模型同步协作。

    如果把「多用户」和「渲染」作为两个维度来划分，市面上常用的软件可以分成两类，一种是支持更好光影渲染的单机软件，另一种是注重协同工作的平台类软件。

    Reflect则是尝试在这两个领域完成一次跨界。不同专业的设计师可以把各自的模型推送到同一个项目里，这些模型会被Reflect集合起来，统一存储到一个服务器上。你可以在服务器端管理不同人员的访问权限，也可以在ReflectViewer里筛选显示不同专业的模型。

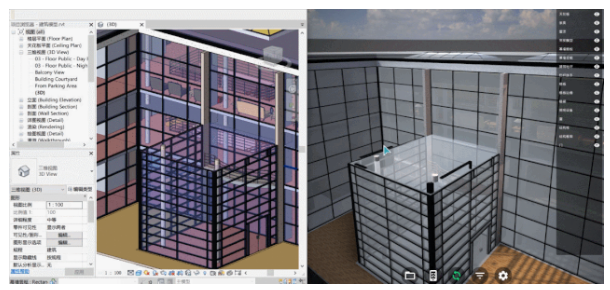

    任何一个导出到项目里的模型文件都可以开启实时同步，在原始文件中做出的任何修改都会自动同步到ReflectViewer里。结合多模型合并的功能，就可以明显提升跨专业联动修改模型的效率了。

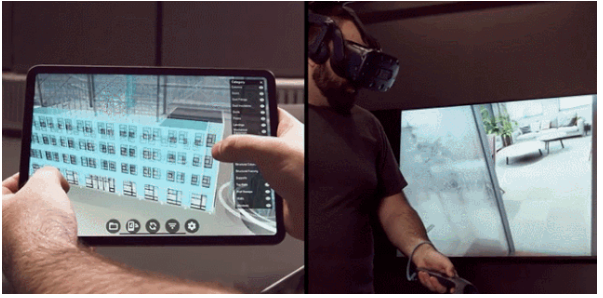

    除了PC端的查看器，你还可以使用ios和安卓手机端查看模型，也支持HTCVIVE的虚拟现实查看方式和苹果ARKit增强现实查看方式。

    总体来说，这个流程突出的两个功能就是快速同步和多模型协作，不过可以扩展的功能并不太多。它主要是给设计师使用，用最简单的方式把模型转化成漂亮美观VR或者AR的程序。

    一开始我们说Unity是游戏引擎，主打的功能是自由度更高的开发。所以，如果你想解锁更多的功能，就需要进入第二种流程了。

    流程B 应用程序开发

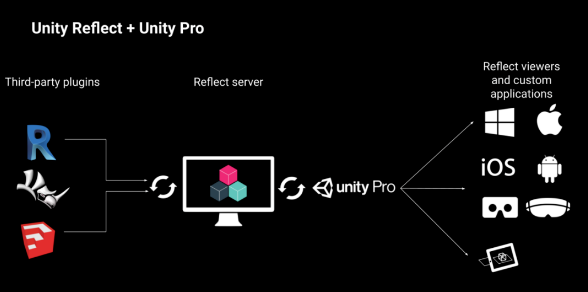

    这个流程和第一种流程的区别，就是在模型进入Reflect服务器后，不直接进入终端查看，而是先进入UnityPro编辑器，基于模型开发更多的功能，再打包成应用程序，给不同的设备使用。

    UnityReflect和Unity编辑器是两个独立的软件，使用Reflect不一定要安装Unity编辑器，我们前边说的第一个流程里单独使用也是没问题的，不过和Unity编辑器结合使用，可以开发出更多功能的3D应用来。

    今天一开始我们就谈到，懂开发的人很难处理BIM信息，这个流程中的Reflect环节目的就是破除很多中小型开发团队的障碍，免除了频繁造轮子的投入。

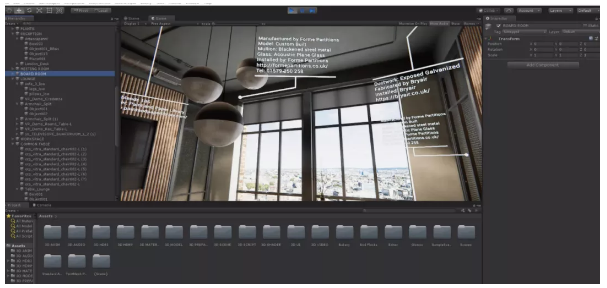

    BIM数据通过Reflect进入Unity编辑器后，可以发挥的空间就大多了。你可以给项目添加Unity支持的任何功能，比如粒子系统、天空盒、自定义LOGO、增加交互功能、自定义UI、构建基于WebGL的查看器等等。还可以利用Unity的可扩展平台把程序无缝部署到AR或者VR可穿戴设备上。

    目前国内使用Reflect流程进入编辑器开发的案例还不多，我们找到了国外一个案例供你参考。

    SHoPArchitects是美国纽约的一家公司，美国的全球大使馆和Uber洛杉矶总部都出于他们的设计。

    这家公司在Reflectbeta版测试的时候成为了内测用户，他们通过Reflect和Unity编辑器创造了各种定制AR和VR应用。其中的代表作是在布鲁克林的最高建筑9Dekalb项目中使用的增强现实程序。

    以前SHoPArchitects也一直用Unity给项目开发AR应用，不过在项目实施阶段，BIM模型经常发生变化，每次变更都需要花上好几天重新走一遍导入和优化的流程，制作AR的速度跟不上设计的迭代速度。Reflect内测刚一发布，他们就觉得这种开箱即用的流程简化太赞了。

    接下来就是他们擅长的开发工作了。比如，他们针对这栋建筑所有的外立面嵌板，开发了现场安装追踪的AR程序。这个程序的开发并不神秘，甚至很简单。

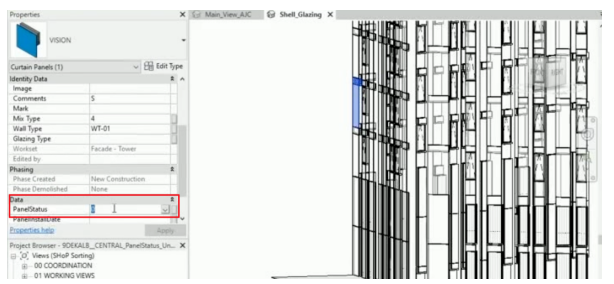

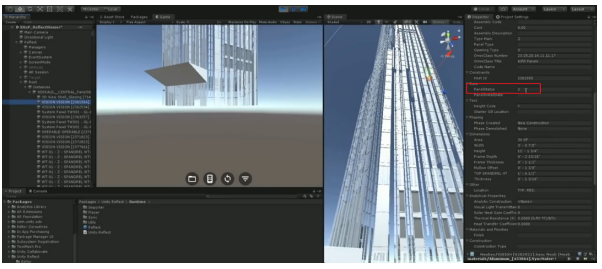

    在Revit所有嵌板的属性中，都有一个叫做PanelStatus（嵌板状态）的参数，用来追踪每一块嵌板的施工安装情况。

    这个参数会被Reflect拾取，并导入到Unity编辑器里。

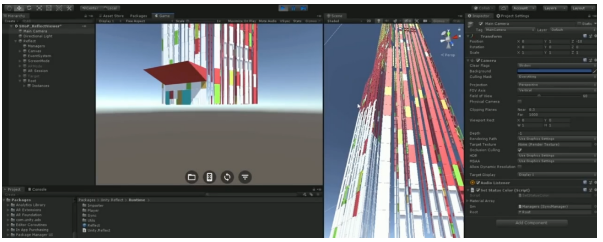

    接下来设定一个脚本，根据参数的不同取值，给不同嵌板赋予不同的颜色，代表每块嵌板是正在生产、正在运输、还是安装完成。

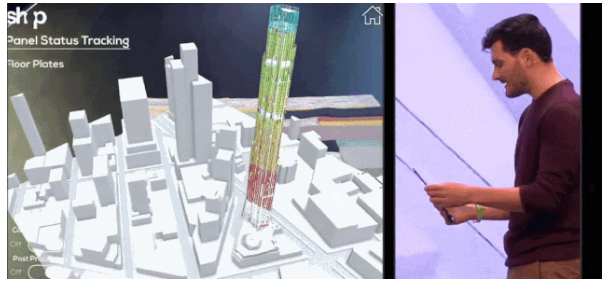

    接下来就是把这个简单的应用输出到iosAR应用，在iPad上可以在任意角度查看虚拟建筑中所有嵌板的状态。因为AR程序是可以交互的，设计师可以点击任意一块嵌板，左上角就能显示它目前的状态。

    SHoPArchitects的AR部门负责人Adam现场演示了这个程序的开发流程，看上去很炫酷的AR应用，实际上只用了不到5分钟就完成了。

    除了这个程序，团队还通过Unity为项目施工现场开发了专门的AR程序，把设计和施工更好的结合到一起。

    施工人员可以把iPad对准需要安装柱子的位置，屏幕上就会显示柱子的虚拟模型，点击屏幕就能看到它的参数和安装说明。

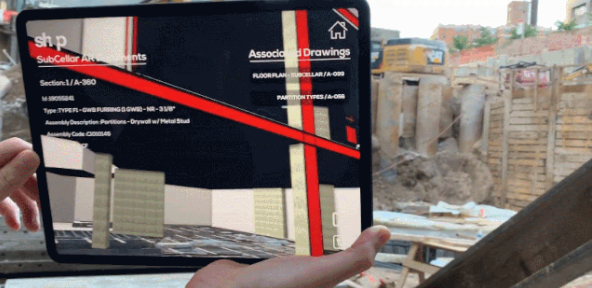

    屏幕对准施工场地，会显示对应位置的轴号、即将施工的模型和设计说明，也可以查看现场物料堆放是不是合理。

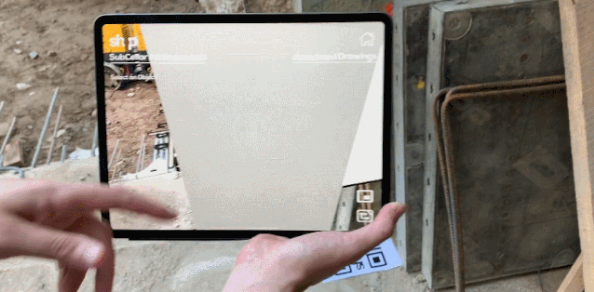

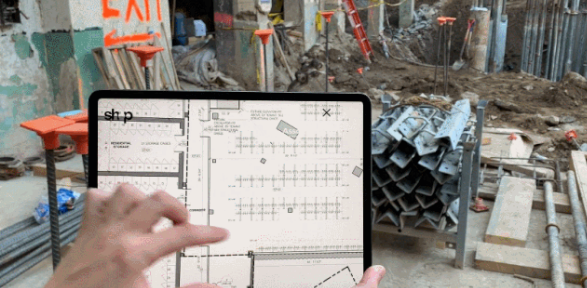

    程序里的主要构件绑定了图纸文件，只需要点击构件，就会弹出对应的PDF图纸，安装人员不需要去翻阅纸质文件，就能随时查看安装要求。

    这个案例还仅仅是UnityReflect内测阶段所能做到的事，结合中国目前的情况，我们会看到未来两种走向：

    一种是像SHoP这样，给单个项目开发专用AR程序的团队会越来越多，能为项目提供更好的服务；

    另一种是有人会像开发一款通用游戏一样，基于Unity开发出面向公众的BIM应用程序。目前国内基于WebGL开发的轻量化平台很多，未来也许会出现很多基于游戏引擎的好工具。

    今天的内容总结下来，UnityReflect有以下这么几个优点：

    ?与Autodesk官方合作

    ?支持导出BIM图元数据

    ?和Revit实时互联

    ?多用户模型整合

    ?可选择速度更快的局域网协作

    ?可选择私有存储

    ?支持AR/VR平台

    ?可定制开发

    ?背靠大厂，后续研发更新会比较给力

    截止到2019年12，Reflect已经结束beta测试正式发布。2020年，Reflect计划把支持的软件格式扩展到Navisworks、BIM360上。

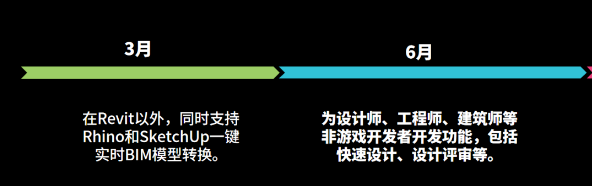

    目前Reflect刚刚推出几个月，还在快速迭代中。在Reflect更新计划里，我们看到6月将会针对不懂开发的设计师、工程师更新很多现成的功能，包括快速设计、设计评审等。如果你对基于游戏引擎的BIM软件感兴趣，它更新值得你持续关注。

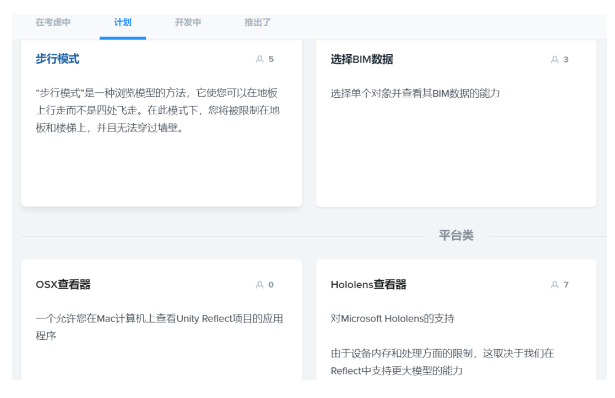

    比较有意思的是，Unity官方有一个很亲民的产品迭代路线图，用户可以到这个网站发布自己的需求，其他人可以通过附议的方式增加需求的权重：

    网站分为四个板块，分别是「正在考虑」、「纳入计划」、「正在研发」和「已经推出」，每个板块下都列出具体的功能。

    比如双向数据同步、PRC模型替换、创建注解、WebGL部署，目前列在「正在考虑」板块；步行模式、点击显示BIM信息、ArchiCAD插件、点云支持列在「纳入计划」板块；Navisworks和ArchiCAD插件、云端存储、日光分析等功能在「正在研发」板块，这种公开民主的开发方式值得点赞。
