内容整理：共享BIM

    深圳空港新城启动区综合管廊及道路一体化BIM技术应用汇报

    一、整体介绍

    工程概况：深圳空港新城启动区综合管廊及道路一体化工程地处粤港澳大湾区的核心区域，是世界最大的会展中心，深圳国际会展中心市政基础措施配套工程，该工程是中国二十冶集团有限公司和中冶赛迪集团有限公司作为联合体实施的EPC项目，项目包含19条市政道路总长度约29公里，其中八条道路将建设地下综合管廊，管廊长度约17公里，项目总投资95.07亿元。属于特大型基础措施建设项目。

    工程复杂性：本工程除体量巨大外，还存在以下工程难点：项目地质条件复杂、项目与沿线多个项目存在立体交叉，位置关系复杂、项目管廊出仓管线与道路管线关系复杂、项目设计、施工工期紧张。

    针对以上难点项目大量采用BIM技术有效提高了信息化管理水平。技术先进性，本项目BIM技术应用不仅实现了全阶段、全专业、全子项的应用，而且还实现了BIM技术应用的突破与创新。组织体系，在工程筹备阶段项目部便组建了BIM经理为主要负责人的BIM团队，团队下设四个小组，各小组间工作界面清晰沟通机制完善，保证项目BIM工作有序推进。

    二、BIM应用

    应用范围：BIM技术在项目各阶段均得到深度应用实现了在策划决策、勘察设计、施工建造、生产运维全生命周期的应用目标。

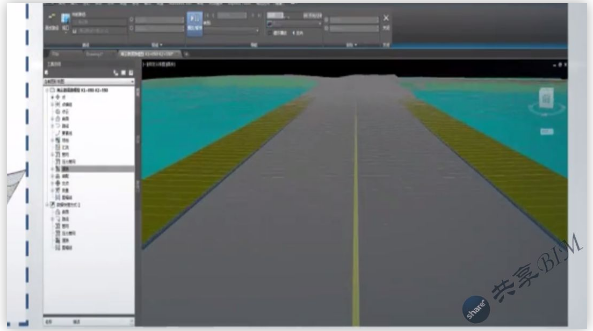

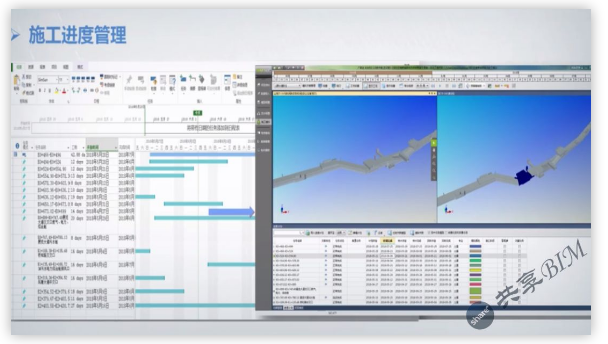

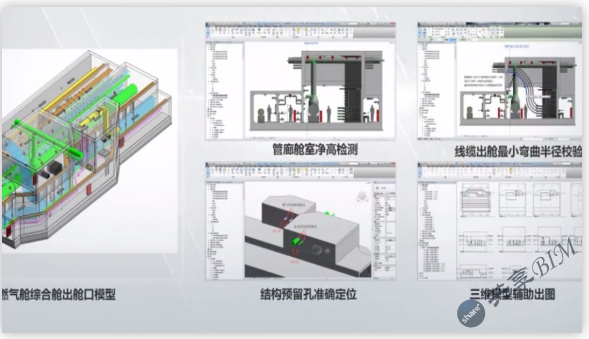

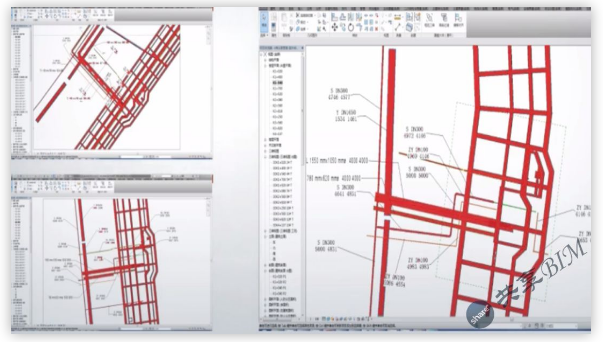

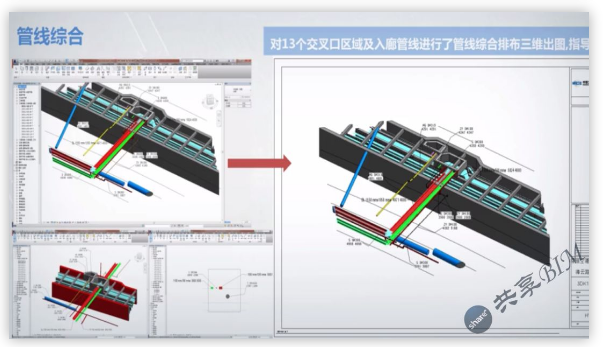

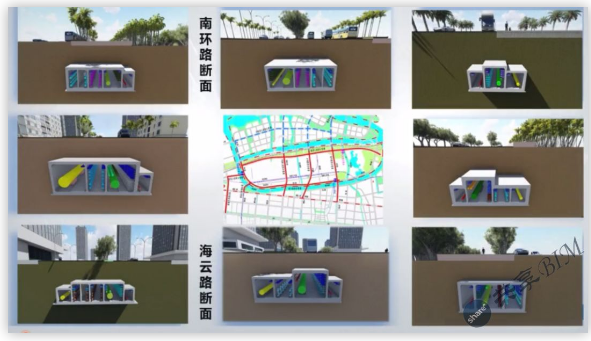

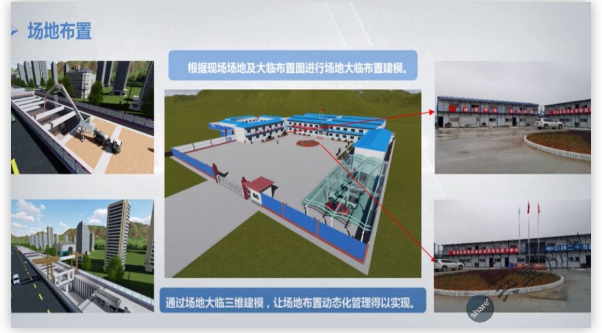

    基础应用：本项目完成十项BIM基础应用。管廊节点三维设计，道路横断面参数化设计，道路线性组合合理性校核，场地大临布置模拟，碰撞检查，净空分析，管线综合，施工工序模拟，滑膜施工模拟，施工进度管理。

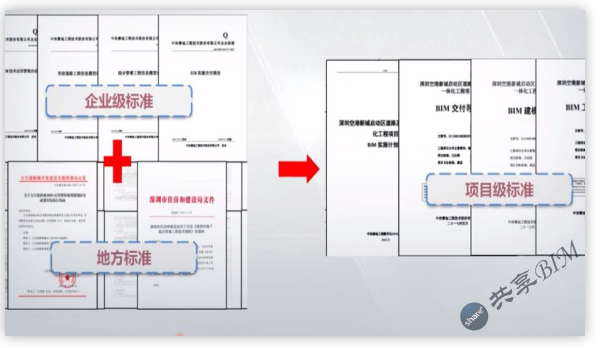

    标准体系建设与质量管控：项目实施标准先行集合国家、地方及企业BIM标准相关团队先后制定四项项目级标准，标准对BIM设计、交付、应用及管理流程均做出规定，有效保证BIM工作的质量，在质量控制方面依托公司质量管控体系，项目部制定完备的项目级BIM设计及施工质量管控体系，设计阶段各专业严格执行三级审核及会签制度，有效保证了BIM设计交付物质量，施工阶段通过现场照片与模型的动态关联，实现项目质量的闭环监控。

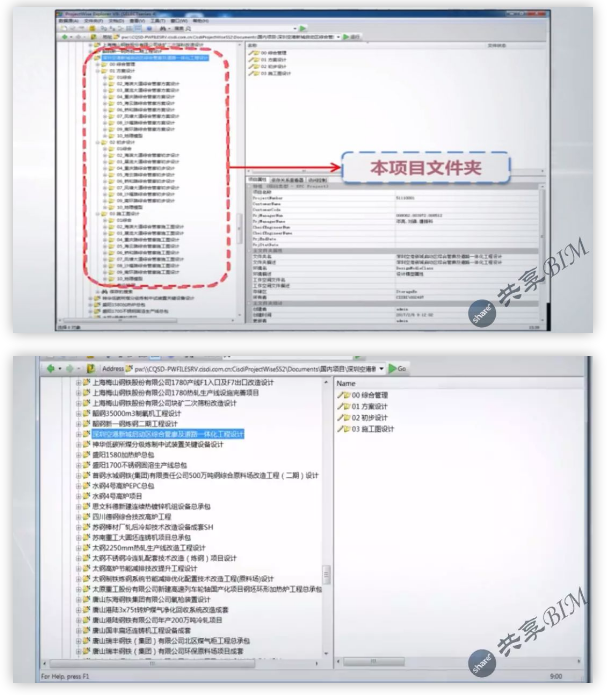

    专业协同：为满足重庆、上海、深圳三地协同多专业配合的要求，项目团队借助赛迪云，利用BentieyProjectWise平台，以及其他信息技术实现跨专业、跨地区、跨角色间的协同。项目基于PW搭建协同设计管理平台进行设计过程在线管理，同时通过PW平台二次开发实现了项目文件在线审核、设计在线提资等功能，最大程度提高了管理效率，与公司既有信息系统对接。中冶赛迪自主开发集成接口，实现PW平台与项目信息管理系统ERP集成，项目管理人员通过该接口可一键导入项目信息，WBS项目分解结构及人员信息，并在PW中自动创建项目目录结构，分配项目参与人权限。

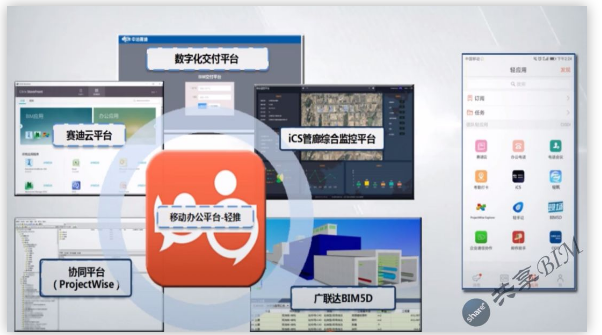

    集成平台：硬件方面，项目采用中冶赛迪自有的“赛迪云”为基础硬件平台，大幅降低了BIM技术对硬件使用的门槛。软件方面，为实现本项目是是策划中规定的BIM应用目标，经过反复对比测试确定以下软件架构体系。经项目实践证明软件架构经济合理。项目信息化管理平台，以轻推为门户平台集成赛迪云、ICS管廊综合监控平台、PW协同管理平台、关联达BIM5D、数字化交付平台，实现了信息化平台有效集成。

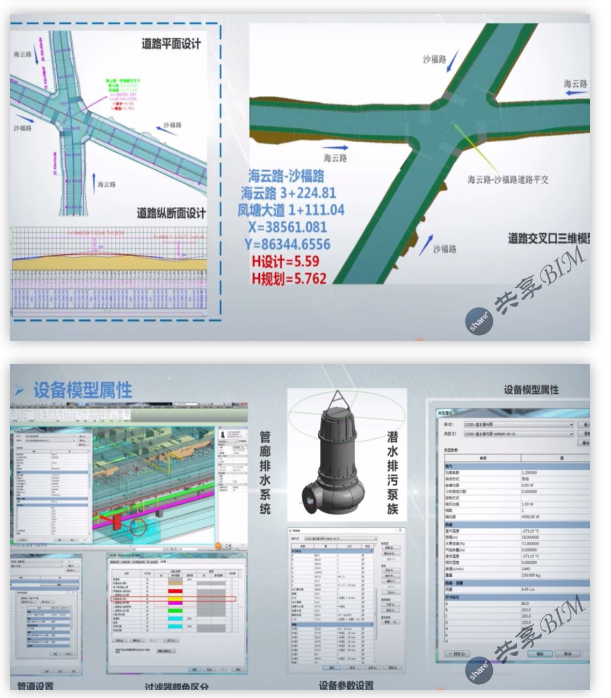

    建模能力：项目组编制该项目全专业模板文件，确保BIM建模标准落地。族库建设是保证BIM设计质量的重要因素，为此BIM团队结合设计资料、产品参数、施工要求定制近三百个综合管廊专用族。管廊建模方面，本项目实现了全专业BIM设计，管廊土建本体设计，BIM团队将杰图管廊、Dynamo、Civil3D等软件组合应用解决了Revit软件在带状工程BIM设计中的缺陷。管廊支护BIM设计，利用Dynamo软件实现了参数化设计目标极大提高BIM设计效率，入廊管线及机电安装BIM设计工作量极大，BIM团队组合应用机电设计软件，有效提高工作效率。道路建模方面，本项目利用Civil3D软件搭建道路模型,对道路平面、纵断面、交叉口设计合理性进行校验。并将综合管廊模型与道路模型进行整合，验证管廊地上部分设计的合理性，通过BIM模型对设计图纸进行校核，形成设计校核报告，大幅降低由于设计失误导致的返工风险。设计、施工团队有机结合，全过程参与BIM设计审核工作，为保证模型、数据的准备完备提供了技术保障。

    创新应用：基于BIM的大空港整体建设推演，仿真分析，C3D+Dynamo管廊标准段快速建模，VR技术与综合监控系统集成应用，三维成果交付，基于三维地质模型，设备材料管理，质量安全管理，装配式管廊模拟预拼装，综合管廊监控系统应用。

    三、应用总结

    本工程在项目全生命周期应用BIM技术取得了显著的应用效果，实现了优质、安全、高效、经济、智慧的应用目标，对综合管廊及道路工程BIM技术应用具有借鉴意义。

    创新带来效益，BIM技术的创新应用使该项目获得了经济效益与社会效益双丰收，在经济效益方面，得益于BIM技术的应用项目工期减少近四个月，成本节约2300万元左右.在社会效益方面，本项目有以下四个方面的成果。本项目BIM技术作为解决地下综合管廊建设过程中难题的重要手段登上央视《中国建设者》，在综合管廊建设领域产生强烈反响。本项目的VR技术与综合管廊监控系统集成应用，两项国家级的大型展会—二十一届界中国西部国际投资贸易洽谈会，吸引诸多参观者驻足体验。结合本项目BIM实施BIM团队组编了《综合管廊工程BIM应用》国标图集，该图集是BIM技术领域首部国家级标准图集，对综合管廊BIM应用具有重要的指导意义。
