    对于一些复杂的大型项目，机电设计师应用BIM技术，利用计算机模拟施工工序，并根据所建的模型提前发现问题、分析问题和解决问题。以下通过柏盈2012年的经典BIM案例——天津津湾广场——地下室部分与大家分享BIM技术在机电设计上的运用心得。

    案例１：关于柱帽与给排水立管

    本案例在地下共有４层，因层高要求，在地下室的大部分区域都是无梁板，在柱子端部有柱帽，但在给排水图纸中，只显示柱子，而不显示其柱帽部分。若按照传统的设计方式（二维空间），因为图纸上无柱帽显示，给排水设计师在布置立管时会尽可能的将立管贴着柱子布置，从而会造成后期的设计调改或工程调改。而通过BIM模型，就可以很清楚的看到柱帽，所有在立管布置时尽可能避开柱帽部分（若无可避让，在经结构工程师核算的情况下，也可以在帽部分预留套管）。具体有２种避让方式：

    １）有墙可靠的立管只需稍做偏移，避开柱帽。（如果按原方案，B3F、B4F两层需多加12个穿柱帽的套管）

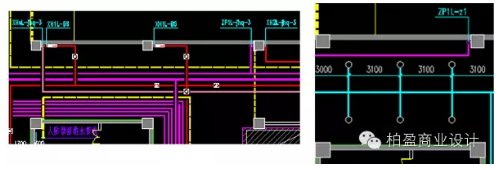

    地下四层给排水平面图                 地下四层喷淋平面图

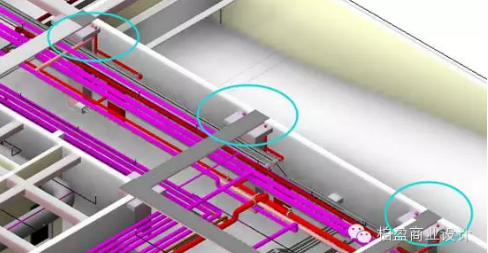

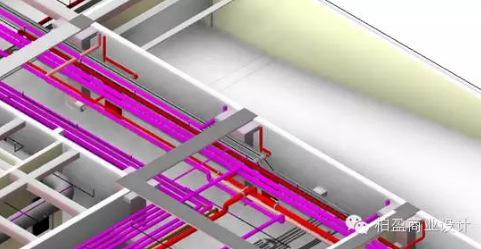

    根据原方案建模

    优化方案

    ２）无墙可靠的立管可以依据实际情况，移到别处。在此项目中原DN150压力排水立管位置经综合考虑，即避开地下二层管线特别密集的车道，也避开了地下三层地下四层的柱帽部分。

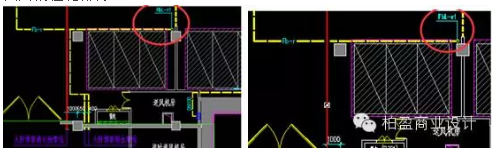

    地下四层给排水平面图    地下三层给排水平面图

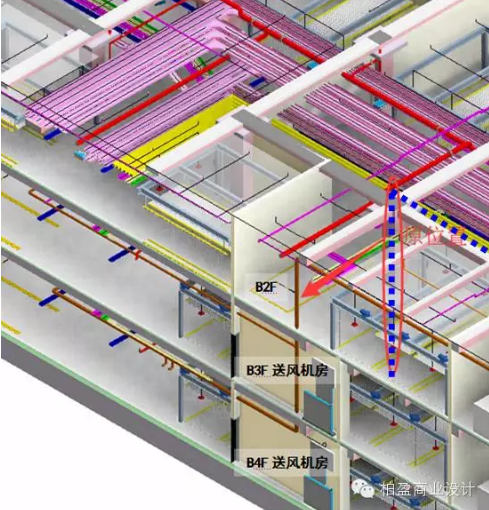

    地下四层压力排水立管优化示意图

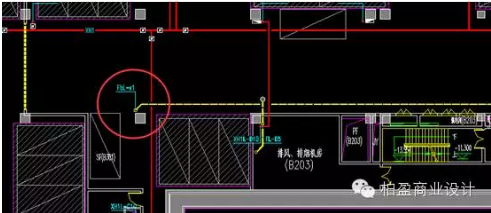

    地下二层给排水平面图

    地下二层压力排水立管优化示意图

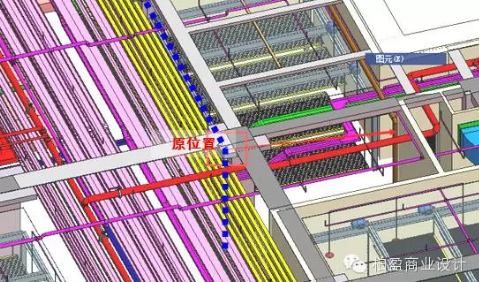

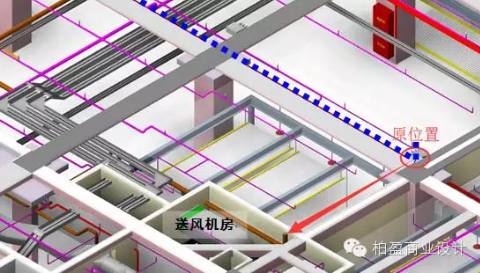

    地下二层三维图上压力排水管偏移

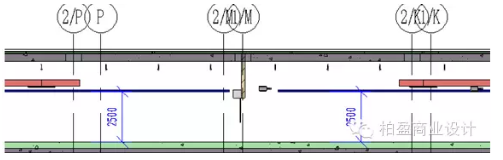

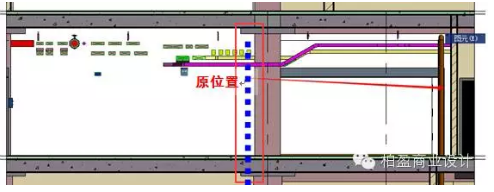

    同一位置上的剖面

    案例２：关于管井

    在二维的平面图中，机电设计师在管井预留时可能因为忽略或未发现梁的位置，造成实际无法施工。而通过BIM技术，在模型上所见即所得，可有效的避免这一问题。

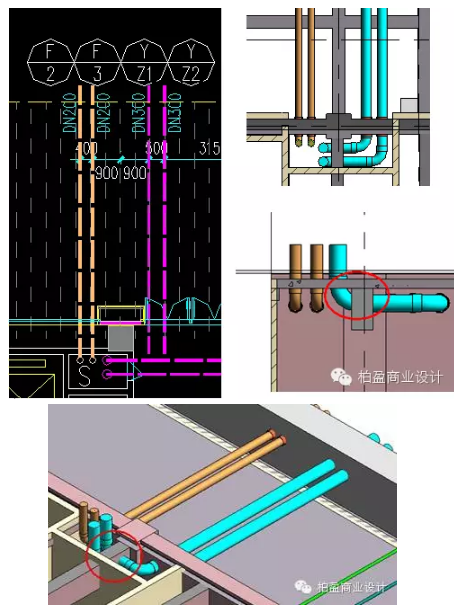

    首层给排水平面图

    管井中存在小梁，因此造成管道转弯处与小梁碰撞，且梁的尺寸较小无法预留套管。通过三维模型发现此问题时，立即与原结构设计沟通，通过调整小梁的位置来避免此问题，如结构设计设计无法调整，则需调整管井的位置。

    案例３关于节省下喷

    在BIM深化设计时，在保证管道共架的情况下，对风管或其他管线做适当的排布，使得整体宽度不超过1.2米，避免另行安装下喷（根据《GB50084-2001自动喷水灭火系统设计规范7.2.3条规定）。

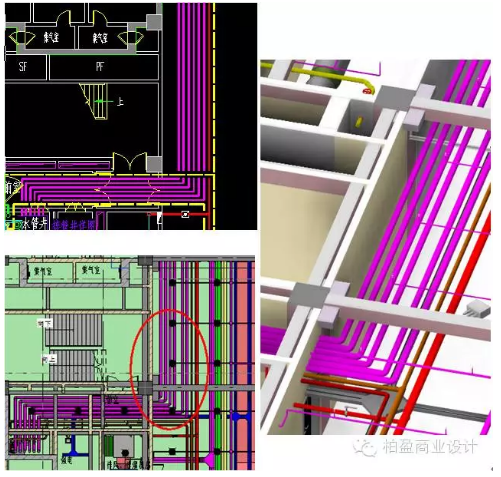

    水施B01地下四层给排水平面图

    案例４：关于照明线槽

    在地下室模型中，照明线槽是放在所有机电管线下方的，在二维平面设计师仅考虑附合要求，照明线槽在有几处标高不一致，且在同一条走道上没有对齐。运用BIM技术优化统一了地下室照明线槽的高度。以地下四层为例：

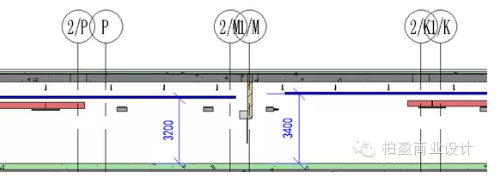

    照明线槽修改前：

    标高不一致

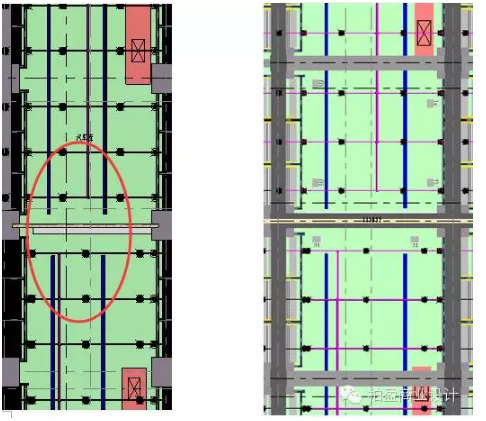

    照明线槽修改后：

    条件允许情况下所有统一各处标高，至少同一走道的照明线槽标高需一致。

    照明线槽修改前：　　　　　照明线槽修改后：

    水平上未对齐　　　　　　　　　　水平上对齐

    结束语

    就如上世纪80年代二维CAD系统的出现彻底改变了设计行业的作业习惯，极大提高了设计效率。如今的BIM更是在整合设计阶段和施工阶段做到了“前瞻性”。通过BIM系统的模拟施工工序，能在施工前发现各专业间（机电与机电间、机电与建筑结构间）的冲突，并提前做好协调，及时对机电管路走向甚至建筑结构进行调整，避免今后施工过程中因设计不当造成的拆改，减少返工量，在降低造价的同时，加快了工程进度。
