曲面是土地某个区域的三维几何表示；对于体积曲面，曲面则是两个曲面区域之差或之和。

    曲面由三角形或栅格组成，这些三角形或栅格是AutodeskCivil3D在连接组成曲面数据的各个点时所创建的。

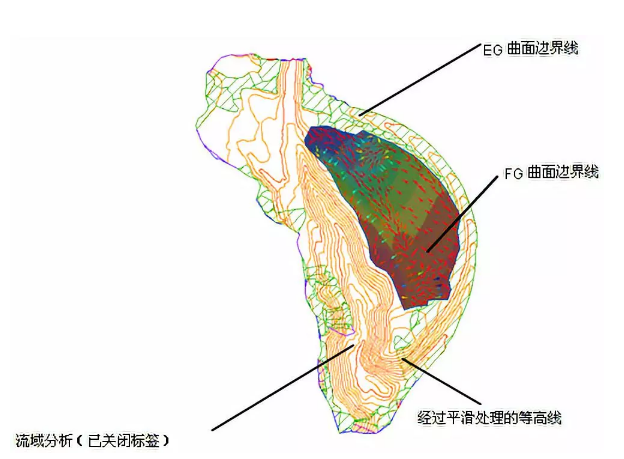

    ▲图显示边界、等高线和高程分析的曲面

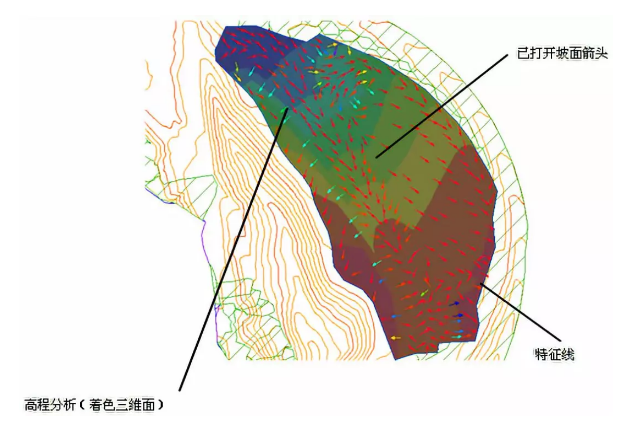

    ▲图显示坡面箭头高程分析的曲面

    如果我们要在图形中使用曲面，可以创建一个空曲面，然后向其中添加数据；也可以导入包含曲面信息的现有文件，例如LandXML、三角网或DEM文件。创建曲面后，曲面名称会显示在“浏览”树中的“曲面”集合中，以便我们可以执行其他操作，例如添加数据和编辑曲面。

    最初，曲面可能为空，在图形中处于不可见状态。将数据添加到曲面后，曲面会依照在参考曲面样式中指定的显示设定而在图形中变为可见。

    Civil3D支持以下几种类型的曲面

    ?三角网曲面：通过对任意一组点进行三角剖分而形成。

    ?栅格曲面：由位于规则栅格（例如，数字高程模型[DEM]）上的点形成。

    ?三角网体积曲面：从顶面（对照曲面）和基准曲面中的点的组合创建的组合曲面，也称为差值曲面。

    ?栅格体积曲面：基于用户指定的顶面和底面（包含用户指定的栅格上的点）的差异曲面。

    ?道路曲面：使用从基本道路模型中提取的数据创建的曲面。

    我们也可以将曲面数据导出，并在支持DEM数据文件的其他应用程序中使用该曲面。

    将曲面数据导出为DEM文件的步骤

    我们可以导出所有类型的AutodeskCivil3D曲面，包括地形和体积曲面。1.打开图形（图形中包含要导出到DEM的曲面）。2.选择曲面。单击“曲面”选项卡“曲面工具”面板“导出为DEM”。3.如果图形中有多个可用曲面，而我们在上一步中未选择曲面，则请在图形中单击要导出的曲面。4.在“将曲面导出到DEM”对话框中的“导出”下，添加有关导出文件的信息，例如DEM文件名称、坐标系、栅格间距和高程。5.指定是否要使用默认的空高程，或指定自定义值并输入值。6.单击“确定”。将曲面数据导入到指定位置中的DEM文件。导出的DEM文件将继承指定给图形的坐标分带。如果图形中未指定坐标分带，则必须指定一个。

    将曲面数据导出到LandXML文件的步骤

    1.在“工具空间”中的“浏览”选项卡上，展开“曲面”集合，在曲面上单击鼠标右键，然后单击“导出LandXML”。将显示“导出到LandXML”对话框，其中选定了当前曲面以便导出。

    2.要更改导出选择集（例如，要添加其他曲面），请在数据树中选中或清除复选框。

    3.单击“确定”将曲面导出到LandXML格式文件。

    4.在“导出LandXML”对话框中，输入LandXML文件的名称。该文件将以扩展名.xml保存。

    将曲面发布到BIM360的步骤

    我们还可以将Civil3D曲面发布到BIM360，以便可以在Revit模型中将其参照为地形。若要将曲面发布到BIM360，首先需要安装适用于Windows的DesktopConnector。另外，我们还需要成为BIM360项目的成员。

    我们还可以将Civil3D曲面发布到BIM360，以便可以在Revit模型中将其参照为地形。若要将曲面发布到BIM360，首先需要安装适用于Windows的DesktopConnector。另外，我们还需要成为BIM360项目的成员。

    1.在Civil3D中，单击“输出”选项卡“导出”面板“发布曲面”以显示“发布曲面”对话框。“发布曲面”命令也存在于“协作”功能区选项卡以及“曲面”上下文功能区选项卡的“从曲面提取”下拉菜单中。

    2.选择要发布的三角网曲面。在此，我们无法使用该命令发布栅格曲面和大型曲面，它们会从选择中过滤掉。

    3.在“指定输出文件”下，单击浏览按钮并导航到要使用的BIM360文件夹。选择BIM360

    4.指定文件名并单击“保存”。默认情况下，该文件将与当前图形同名，并且将使用.shared.dwg文件名扩展名进行保存。例如，如果drawing1.dwg是文件名，则默认情况下该文件将另存为drawing1.shared.dwg。我们指定的曲面都将保存在同一文件中。当连接到Revit中的地形时，系统会连接该文件中的所有曲面。

    5.单击“确定”。如果需要修改曲面样式设置以确保在BIM360和Revit中存在精确的曲面表示，一个任务对话框将会显示。

    6.单击“发布使用更新样式的曲面”以自动更新样式并继续发布操作。当前Civil3D图形中的曲面样式将保持不变。如果我们需要使用相同文件名和位置重复发布操作，建议等待大约一分钟时间，然后再重新发布，以便可以先完成之前的流程。而处理时间则取决于曲面大小。

    我们可以在自己的BIM360帐户中查看和管理发布的图形；也可以在Revit模型中参照曲面地形。若要在Revit模型中参照曲面，需要连接到从Civil3D发布的图形文件。

    ?在Revit中，单击“插入”选项卡“连接”面板“连接地形”。
