BIM碰撞检查要怎么做？BIM碰撞检查有什么意义？

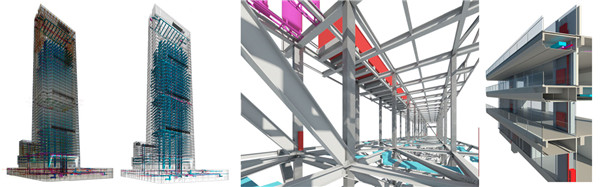

工程设备管线主要包括强电、弱电、消防喷淋、综合布线、给水、中水、污废水排放、燃气供应、通风空调、防排烟和采暖供热等，这些管线错综复杂，各预制构件搭接处钢筋密集交错，如果在施工中发现各种管线、预制构件搭接发生碰撞，将给施工现场的各种管线施工、预埋和现场预制构件吊装、制安带来极大的困难。因此，在施工前，采用BIM技术对管道密集区域进行综合排布设计，虚拟各种施工条件下的管线布设、预制联接件吊装的模拟，提前发现施工现场存在的碰撞和冲突，尽早发现施工过程中可能存在的碰撞和冲突，有利于减少设计变更，提高施工现场的工作效率。
碰撞检查是指在电脑中提前预警工程项目中各不同专业（结构、暖通、消防、给排水、电气桥架等）在空间上的碰撞冲突。工程管线种类多、各专业管线相互交叉，施工过程中很难完成紧密配合，相互协调。利用BIM软件平台的碰撞检测功能，根据各专业管线发生冲突时，有压管让无压管，小管线让大管线，施工容易的避让施工难度大的，再考虑管材厚度、管道坡度、较小间距以及安装操作与检修空间，较后结合实际综合布置避让原则，完成结构与设备管线图纸之间的碰撞检查，加快各专业人员对图纸问题解决效率。
利用BIM软件平台碰撞检测功能，预先发现图纸管线碰撞冲突问题，及时反馈给设计单位，进行施工方案优化等，减少由此产生的变更申请单，避免后期施工因图纸问题带来的停工以及返工，不仅提高施工质量，确保施工工期，还节约大量的施工和管理成本，也为现场施工及总承包管理打好基础，创造可观的经济效益。再结合BIM技术的可视化对施工管理人员及施工人员进行施工过程与方法模拟现场三维交底，使现场施工不再仅仅依靠平面图纸，提高认知度，避免因理解不当而造成的返工现象，加快施工速度，提高现场工作效率。
BIM技术是未来的趋势，学习、了解掌握更多BIM前言技术是大势所趋，欢迎更多BIMer加入BIM中文网大家庭（http://www.wanbim.com），一起共同探讨学习BIM技术，了解BIM应用！
