本次分享主题内容：

        脚手架架体构造识图

        脚手架参数化族文件创建

        脚手架搭设设计标准规范解答

        脚手架BIM模型创建方法

        安全文明标语添加

        脚手架BIM模型的运用：出图、出量等

    BIM技术脚手架应用介绍：

    BIM技术在脚手架施工过程中应用是项目上比较常见的一种BIM应用，通过基于BIM软件进行架体设计、模型搭建最终可达到施工辅助的目的，实现脚手架安全施工精细化管理，对脚手架安全系统进行高度模拟保障，最大程度的降低施工风险，节约施工成本，提高施工质量。今天小编结合平时项目应用经验方法以Revit建模软件为例给大家带来BIM技术在落地式脚手架施工中的相关应用内容分享，希望对大家有帮助。

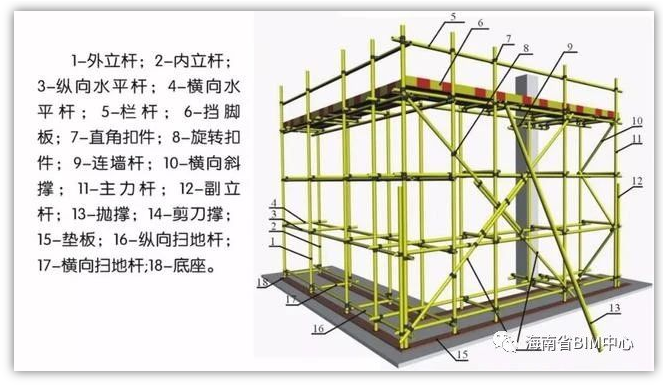

    【落地式脚手架构造识图】

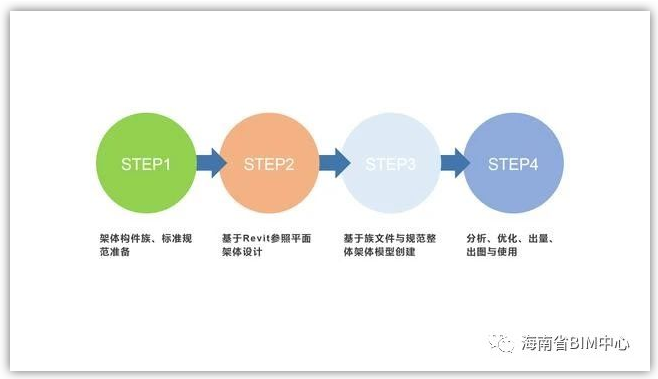

    【落地式脚手架BIM模型设计与创建思路】

    落地式脚手架BIM模型涉及参数化族文件创建：根据构件规定要求提前创建需求构件族，并且看情况添加参数化信息，以便于架体模型搭设时合理使用。（详细操作看视频解说）

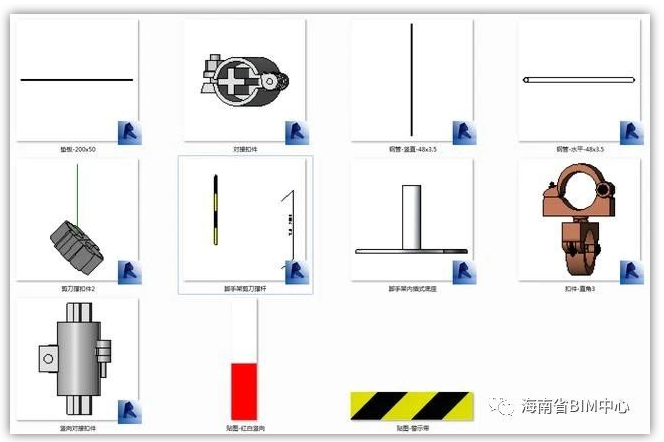

    【落地式脚手架模型涉及常见族文件如下】

    落地式脚手架BIM模型（架体）

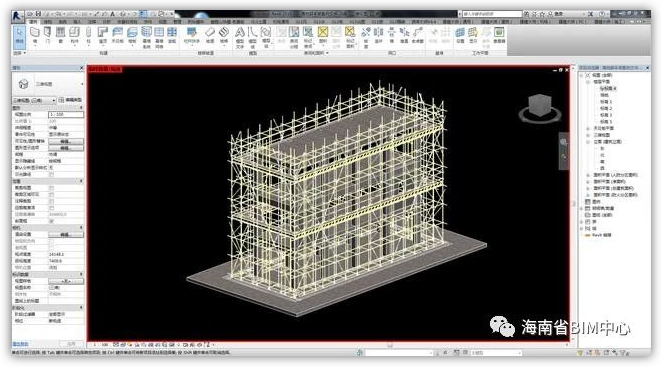

    创建完成的落地式脚手架BIM模型如下所示：

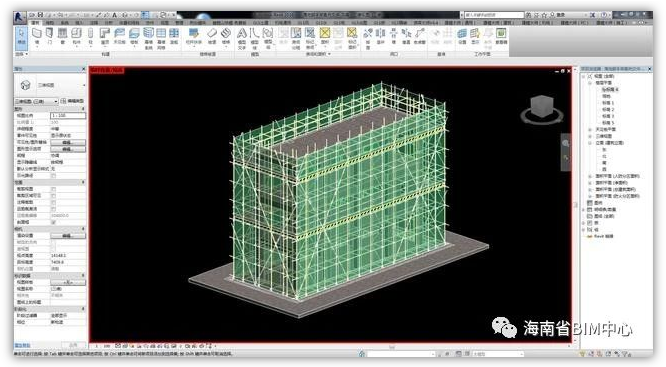

    落地式脚手架BIM模型（整体）

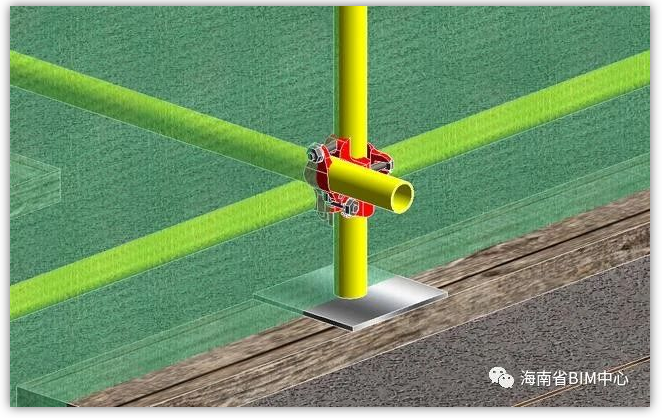

    落地式脚手架搭设节点BIM模型（底座搭接方式示意）

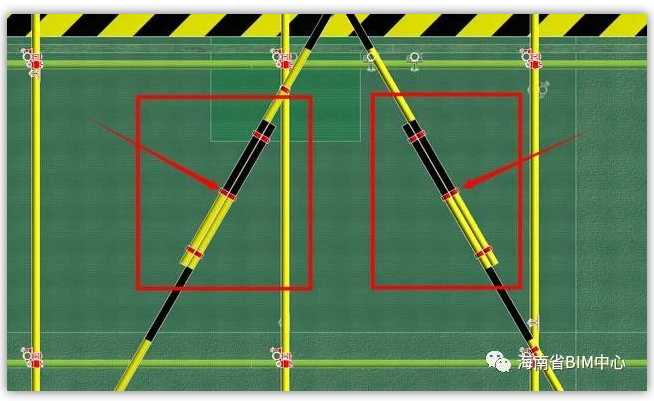

    落地式脚手架搭设节点BIM模型（剪刀撑搭接方式示意）

    落地式脚手架搭设节点BIM模型（纵横杆搭接方式示意）

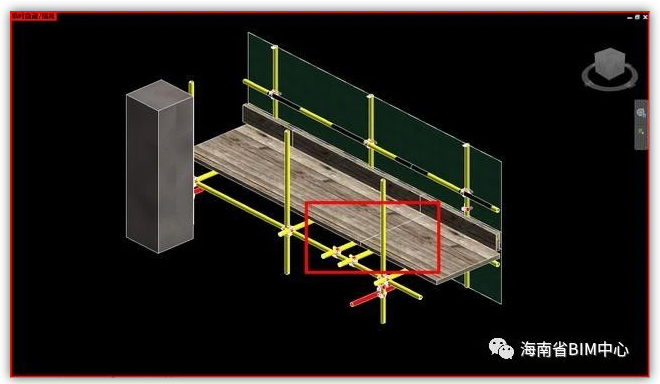

    落地式脚手架搭设节点BIM模型（脚手板小横杆搭接方式示意）

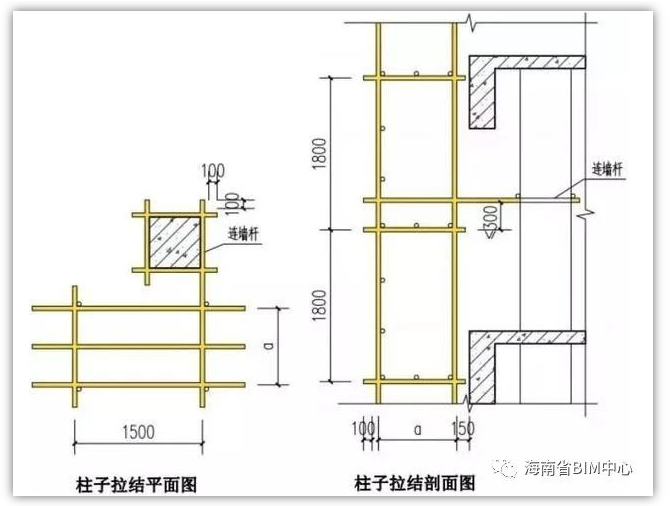

    落地式脚手架搭设节点BIM模型（连墙件拉结固定示意01）

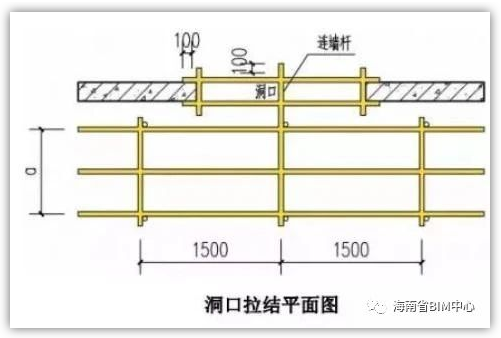

    落地式脚手架搭设节点BIM模型（连墙件拉结固定示意02）

    【落地式脚手架BIM模型工程量提取】

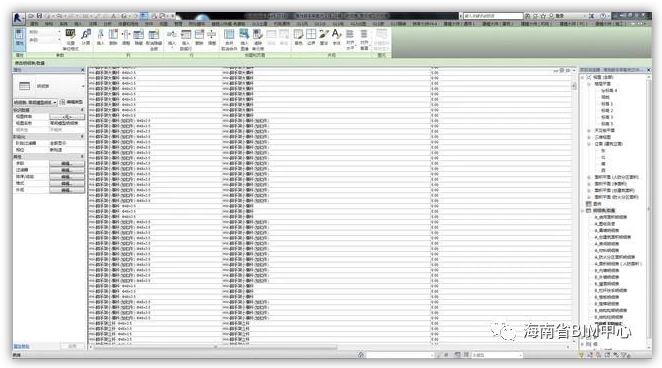

    落地式脚手架BIM模型工程量提前

    【落地式脚手架BIM施工图输出应用】

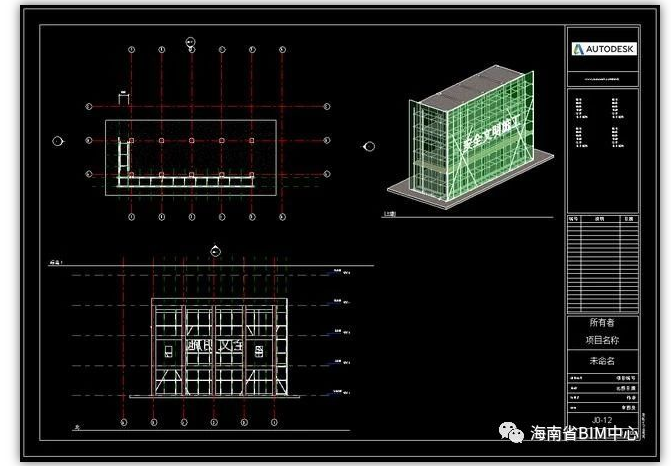

    落地式脚手架BIM模型施工设计图输出

    总结

    通过以上教学操作分享，就可以看出运用Revit进行落地式脚手架模型设计与创建，其主要关键点在于，脚手架涉及族构件的提前准备、规范标准的提前确定，然后基于主体结构模型进行边设计边创建模型。在有脚手架设计专业经验基础的前提下，创建模型的速度一是取决于软件操作熟练程度、二是取决于架体规模工程量。同时，运用纯Revit创建脚手架模型，没有教好的捷径，只能挨个构件创建、复制、阵列等方法去做。那么，最终成果的质量由创建模型过程中的质量、规范标准应用深度决定。
