    前言

    在一个OpenBIM项目开始前，甲方及各专业设计师制定BAP的目的是什么？BAP的内容是怎样的？以及，BAP如何规定模型质量控制，项目进行中模型检测及汇报又如何体现了BAP的重要性？

    本文以实际项目为例，概述BIM项目中对BAP的专业解读以及模型质量控制过程的问题。

    作者简介

    安楚凝 Dip.Ing.BIM顾问

    TUDresden 德累斯顿工业大学,硕士毕业

    目前就职于ditaleGmbH(ZECHGroup)法兰克福

    目录

        项目信息

        BIM执行计划书

        BIM模型

        BIM模型质量控制

        -模型冲突案例

        -建筑构造建模差异

        结语

    (项目效果图来源：KECPlanungsgesellschaft(ZECHHoldingGmbH))

    项目信息

    项目名称：PAS-Berlin

    项目控制：Prof.BurkhardtIngenieure

    业主：SIGNARealEstateManagementGermanyGmbH（Frankfurt德国法兰克福)

    建筑总面积：47.790,00m2

    项目地点：柏林

    1.BIM执行计划书

    BIM执行计划书，英文BIMExecutionPlan(BEP),德文BIMAbwicklungsplan(BAP下文简写均用BAP)，为了能在营建项目执行的过程中有效地利用BIM技术，项目各方成员会在项目启用阶段尽早完成BAP的制定。BAP的主要功能是要罗列出基于项目本身的BIM目标及达成目标的方法与执行细节，以便在项目执行时让各方团队成员遵循此计划书。

    BAP虽然在项目启动的初期就已拟定完成，但当有新团队成员加入或者新增/调整BIM目的时，BAP应适时经行修正与更新，因此在BAP的第一章会大概介绍基于项目本身的适用范围及修订状态(GeltungsbereichundResisionsstand)。BAP的另一目的是，明确项目业主与各方参与成员/工程师之间所达成的BIM交付项目及方法流程。制定BAP的第三方咨询公司可以在各方成员同意的条件下加入BAP相关条款，以便明确各工程师团队对BIM交付项目所承担的角色及责任。因此在BAP的第二章会制定好该BIM项目的应用范围(BIM-Anwendungsf?lle)，写明各方负责人角色安排，负责领域及应具有的能力等(ProjektrahmenundOrganisation)。因为该项目为OpenBIM，在接下来的章节中规定了各方应用软件及技术平台的要求(IT-AnforderungundDatenaustausch)，例如IFC的导出格式，导出模型中必须带有的建筑信息，如何使用BIMCollab，如何给建模模型碰撞命名等一系列关于BIM数据的需求，BIM信息交换协议及提送格式的要求等。

    接下来的章节便规定了BIM协同作业的程序以及整合分享模型的方法(ProzessundModellstruktur)，主要分为有了这项要求，项目模型便能通过模型检测软件进行模型碰撞检测与模型质量控制，进而在建模过程中举行BIM模型质量报告会议（作为第三方BIM咨询师发现甲方对这个会议极其感兴趣）。

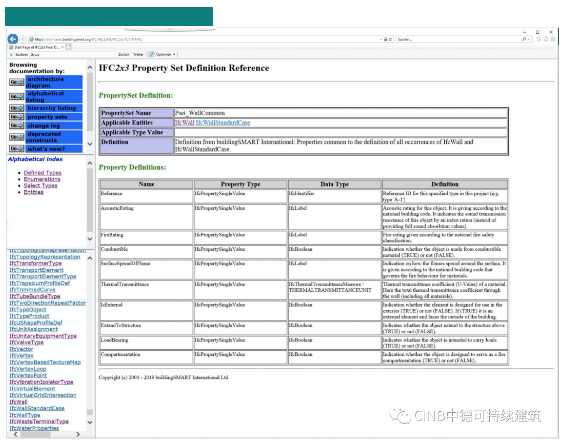

    BIM是BuildingInformationModeling，有模型质量Modeling的控制，Information也要控制到位才可以说是一项BIM项目，笔者理解为，Information的控制主要通过制定建筑参数统计表(Parameterliste)，例如下图是墙体在IFC2x3(TC1)中的定义，即IFC2x3PropertySetDefinitionReferenz/IFCWallStandardCase，根据buildingSMAR对墙体所带信息的定义及数据格式，项目的参数统计表会将项目中所有构建的相关信息做好统计并存档使用。

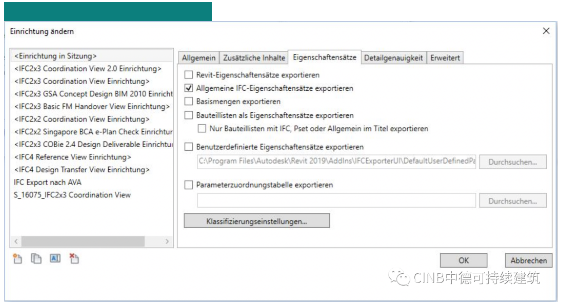

    该项目的建筑师是使用Revit建模，BAP会要求其在模型导出时选中构建所有的属性，例图如下：

    2.BIM模型

    项目中BIM设计建模模型与相应子模型主要有：

    BIM建筑模型(Objektplanungsmodell)

        -参数式建筑元件模型(ARC-Rohbaumodell)

        如柱，梁，墙，板，楼梯等，主要为承重结构

        -构件模型(ARC-Ausbaumodell)

        如门窗构件，保温层，饰面，卫浴设备，家具等

        -特制模型(FertigeBaugruppe/Elemente)

        如特殊设计的造型天花板，复杂的外墙帷幕系统，细工家具等

    BIM结构模型(Tragwerksmodell)

        -梁板柱等承重结构(TWP-Rohbaumodell)

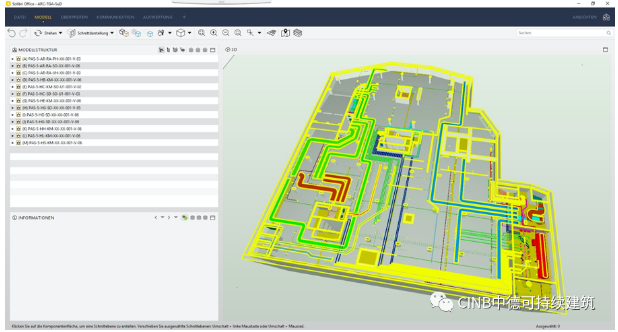

    BIM机电模型(HLSK/TGA-Modell)

        -给排水模型(Tellmodell-Sanit?r)

        -暖通模型(Tellmodell-HeizungundK?lte)

        -通风系统模型(Tellmodell-Lüftungsanlage)

        -电气模型(Tellmodell-Elektro)

        -消防模型/自动灭火装置模型(Tellmodell-Sprinkler)

        开洞模型(Schlitz-undDurchbruchs-Modell)

    3.BIM模型质量控制

    在进行模型质量控制，模型冲突检测时，模型组合主要为：

        -ARC-Rohbaumodellvs.ARC-Ausbaumodell

        -ARC-Rohbaumodellvs.TWP-Rohbaumodell

        -ARC-Rohbaumodellvs.HLSK/TGA-Modell

        -ARC-Rohbaumodellvs.Schlitz-undDurchbruchs-Modell

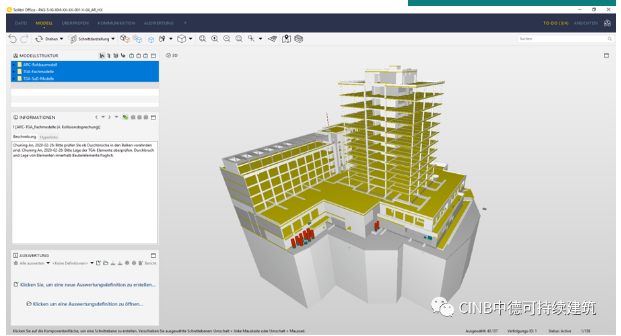

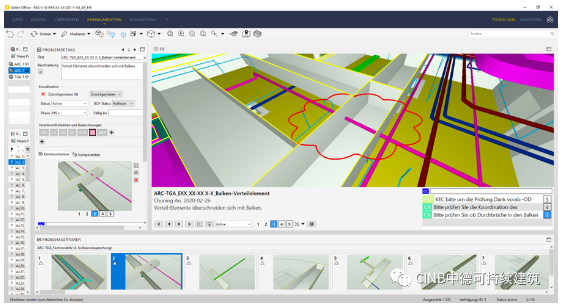

    在工作中笔者会运用两种模型检测软件经行模型质量检测，NemetschekSolibri和AutodeskNavisworks。在运用Solibri做模型质量检测时遇到的常见问题。下图为Solibri启动截面，目前加载的是BIM建筑元件模型，机电模型及墙板洞口开洞模型。

    Solibri启动界面

    模型冲突例

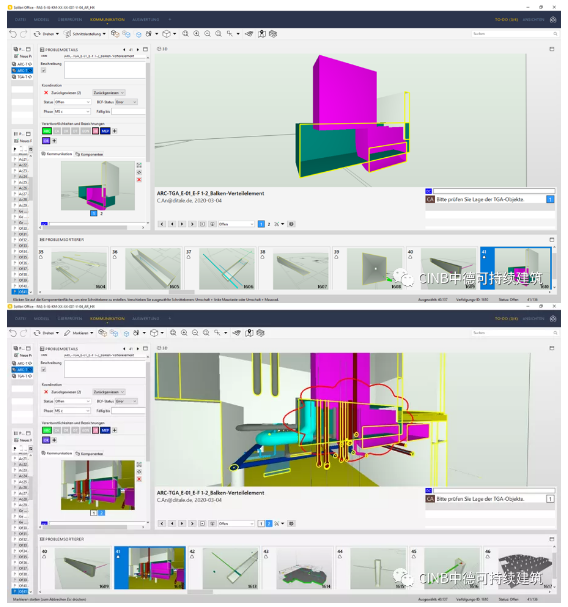

    01 模型冲突案例

    自动喷洒装置系统(防火系统)与承重梁发生冲突，协调过程需要弄清楚是管道位置发生错误，还是需要建筑师在梁身对应位置进行开洞，如需开洞，在开洞前需经结构设计师受力检测测试，通过检测才可允许开洞。

    02 模型冲突案例

    此处的模型错误在于，通风装置的通风管设计出现了错误，两块构件产生了明显的位移，协调过程中我会将此错误直接发送至BIMcollab平台并直接给TGA工程师发送指令，要求尽早改正此错误。

    建筑构造建模差异

    再列举几个建筑模型与结构模型产生的模型冲突，建筑模型与结构模型产生的模型冲突主要体现在建筑师和结构工程师建模方式的不同，或者设计团队双方使用了不同的建筑构造连接方式。

    01 建筑构造建模差异

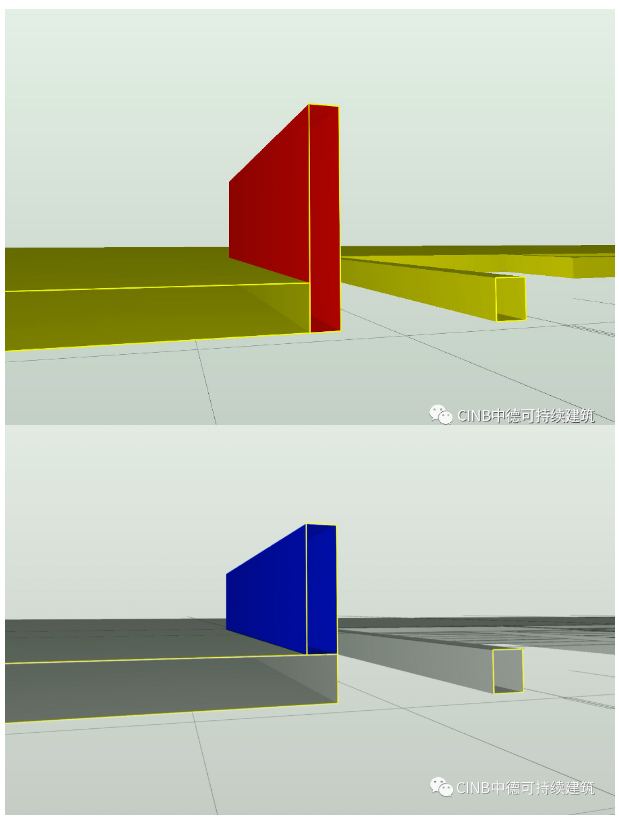

    上图为建筑师墙板模型图，下图为结构设计师在同一位置的墙板模型图，存在明显建模差异。

    02 建筑构造建模差异

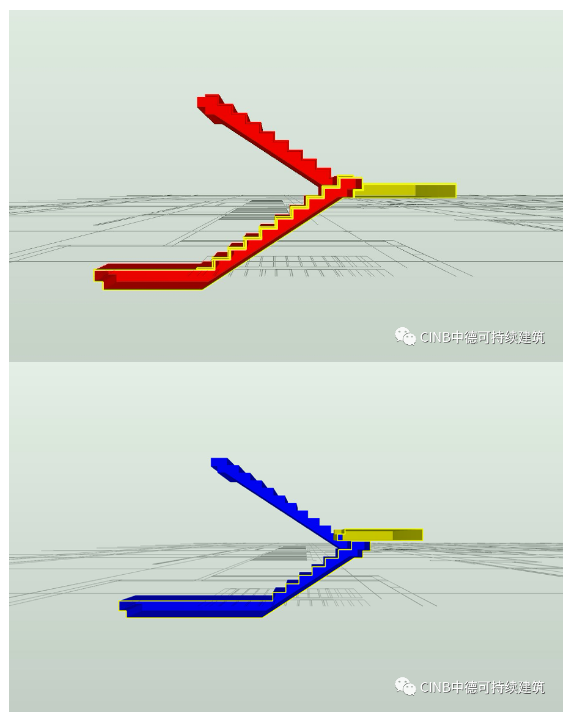

    上图为建筑师绘制的楼梯与平台连接图，下图为结构设计师在同一位置模型图，此处的模型差异也需要建筑师与结构设计师讨论并形成统一模型。

    结语

    关于BAP的应用范围与攥写，BIM模型冲突检测与模型质量控制，有非常多的内容可以写可以说，可以去讨论。本文描述了BIM这项技术最基本的应用，即模型质量控制会遇见的问题和BAP的基本概念。接触与从事BIM之后笔者最大的感受是，模型的质量以及项目各参与团队之间的配合是影响BIM项目关键因素。再者，模型参数性能信息表格（Parameterliste）尽可能地全面涵盖业主需要的项目参数信息，表格制作过程中信息也能尽可能地细化，方能确保BIM项目在设计阶段的顺利进行。

    模型的质量与参数表的全面性也决定着施工阶段BIM项目的算量控制，项目模型与参数表格在可以在项目竣工后的FM（FacilityManagement）的阶段继续使用。
