BIM技术对水利水电施工管理的作用
水利枢纽一般都具有项目建设工期长、专业配合紧密、工序安排紧凑等特点。尤其发电厂房，其结构一般较为复杂，各专业施工需要紧密配合。工程全面进入机组安装以及厂房结构混凝土施工后，各工序间的施工矛盾将会更加明显，故施工单位可以利用已有三维信息模型，发挥三维可视化的优势，管理、指导现场施工，能有效避免预埋件（管）等“错、漏、碰、缺”的问题。
BIM技术指导施工质量控制常表现在现场技术交底、碰撞检查及预留孔洞和实时动态跟踪等几个方面。

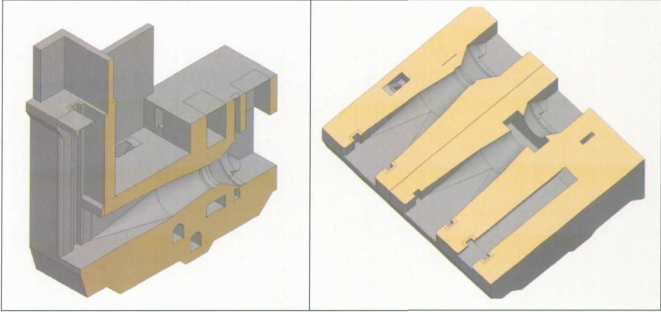

a.技术交底。引入三维设计成果施工技术交底的方法是：利用三维可视化模型、虚拟施工仿真及三维动画漫游进行施工技术交底，使施工人员更形象、直观地了解复杂关键节点，有效提升施工质量和相关人员的沟通协作效率，将施工隐患提前消除。

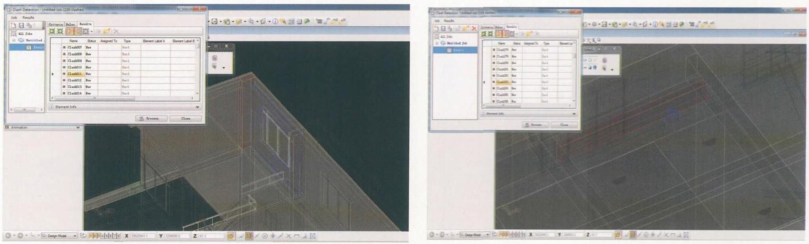

b.碰撞检测。建筑三维模型与设备三维模型在三维软件中总装，通过设定相应碰撞检测规则，即可进行碰撞检查。根据碰撞检测结果快速定位碰撞点，并查看详细的碰撞检查相关信息。相关责任人按照三维模型形象直观的三维可视化布置的可行性、合理性，规避时间、空间不足，进而实现方案优化。利用BIM技术进行碰撞检查，可以在施工前尽可能多地发现诸如孔洞净高、管路交叉、设备安装不合理等图纸问题。
