Revit官方教程丨软风管控制柄的介绍和应用

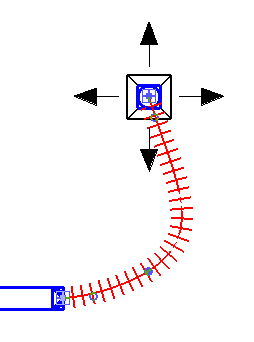

您可以使用顶点、修改切点和连接件控制柄来调整软风管的布线。
“顶点”（
）将出现在软风管的长度旁，可以用它来修改风管弯曲位置处的点。
“修改切点”（
）将出现在软风管的起点和终点处，可以用它来调整第一个弯曲处和第二个弯曲处的切点。
“连接件”（
）将出现在软风管的各个端点处，可以用它来重新定位风管的端点。 可以通过它将软风管连接到另一个机械构件，或断开软风管与系统的连接。 在连接件上单击鼠标右键可显示关联菜单，其中包含了可用于添加或删除顶点的选项，也包含了在断开与其他构件的连接时可以绘制（连接）风管和软风管的选项。
向软风管添加顶点
在平面视图中选择软风管的管段。
在软风管管段上单击鼠标右键，然后单击“插入顶点”，即可根据需要添加顶点。
拖曳软风管上的顶点，然后单击以固定其在软风管上的位置。
此时软风管上添加了新的顶点控制柄。
修改软风管布线
在平面视图中选择软风管的管段。
拖曳顶点和切点控制柄可修改风管的布线。
从软风管中删除顶点
在平面视图中选择软风管的管段。
在软风管上单击鼠标右键，单击“删除顶点”，然后在软风管上单击要删除的顶点。
